电弧光保护系统由以下主要部件组成：

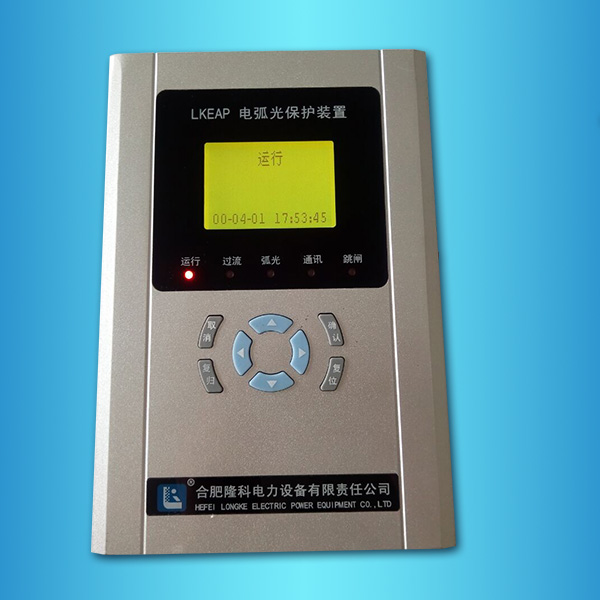

1）弧光保护主控单元：主单元为电弧光保护系统的控制中心，收集动作信号并对收集的数据进行处理、判断、发出跳闸信号以切除故障。设备自带四路输出接口分别为弧光跳闸出口1、弧光跳闸出口2、弧光跳闸出口3、跳闸总出口4。设备支持ModBUS-RTU规约，可通过后台对设备进行参数设置、实时数据读取、故障信息读取、复归等操作，方便组网运行。

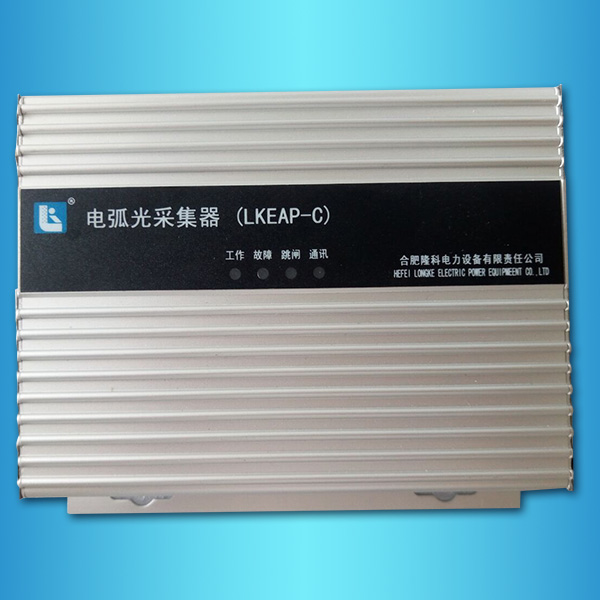

2）采集单元：弧光采集单元与主控单元配合使用，是弧光保护系统的重要组成部分，主要用于采集故障弧光，并将判断后的结果通过光信号传递给主控单元。单个弧光采集单元可以安装,16个弧光探头，根据系统的大小可以任意增减弧光采集单元的数量。弧光采集单元通常安装在选定的开关柜内中，选择的原则是保证该单元相关光纤用量尽量少。

3）弧光传感器：专门用于故障弧光采集，是无源的弧光探测传感器，安装在开关柜的母线室内或馈线柜内电气元件的连接处。当发生弧光故障时，光照度大幅度增加，弧光传感器直接将光信号传给弧光采集单元或馈线保护单元。

电弧光保护系统作用：电弧光保护系统具有非常快的动作速度，对开关柜各单元室的总故障清除时间可控制在100ms以内。因此，在发生弧光故障、柜内压力和温度急剧增加以前，电弧光保护系统就可以发出跳闸指令切除供给的短路电流，使设备损坏及人员伤害的损失减到  小。

对于中低压开关柜来讲，以  快的速度切除故障意味着  大限度地限制电弧燃烧释放的能量，其益处是：1）保护附近工作人员免受电弧故障效应的伤害；2）开关柜内部部件的限制到  小；3）大大减少开关设备损坏的维修费用；4）  大限度地减少用户停电时间，可尽快恢复生产；5）对于使用年限很长需要进行改造的开关柜，采用电弧光保护可有效延长其使用寿命，从而减少对开关设备的投资费用。

电弧光保护作为中低压母线保护，对配电系统还将提供以下益处：1）保护昂贵的主变压器或厂用变压器免受巨大的短路电流冲击而损坏；2）防止波及站用直流系统，避免事故扩大而造成经济损失。

电弧光保护装置的有哪些功能特点？

1.动作迅速可靠：

采用了可靠的快速算法，可以在短时间内判断弧光变化信号和电流变化信号并迅速出口，从发现故障到出口跳闸时间间隔优于7ms，确保开关柜内设备的弧光在100ms以内切除。

2.全数字化设计：

AZ-EAP智能弧光保护装置采用全数字化设计，配置灵活，动作精度高，而且排除了由于旋钮或其他机械设计导致的误差隐患。

3.保护原理简单、合理：

根据弧光产生时的特点，AZ-EAP智能弧光保护装置装置采用弧光和电流双重判据，判据简单且可以有效的保证动作的准确性。

4、强大的电气性能：

故障弧光探头、连接线全部采用耐高温、阻燃的高分子材料，具有超强的电气隔离效果。AZ-EAP智能弧光保护装置装置完全满足EMC的标准，保证了弧光保护系统的整体稳定性和动作的可靠性。

5、故障信息记录全面

在故障弧光发生并引起装置跳闸后，主控单元或馈线保护单元可以准确的记录是哪个弧光探头检测到了故障弧光，且可以详细记录动作时刻的三相电流值以及动作时刻的故障弧光光强。

6、多种辅助保护功能

主控单元不但有弧光保护，还有过流保护，接地保护、断路器失灵等辅助保护，这些保护是弧光保护的合理配置和有效补充。
