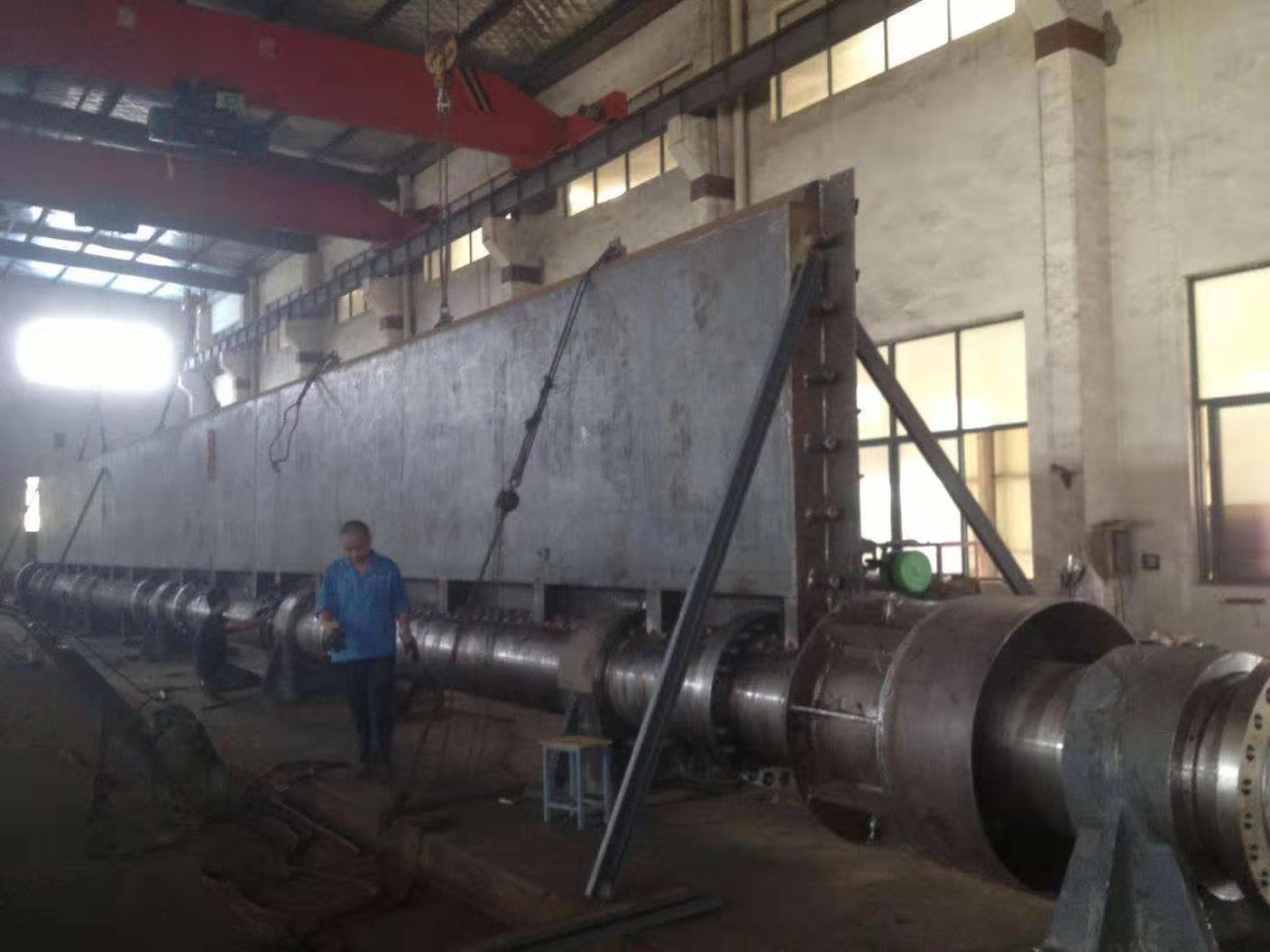

自动翻板式闸门介绍

1、基本原理

　　现在应用 为广泛的翻板闸门即为水力自控翻板闸门，其工作原理是杠杆平衡与转动，具体来说，水力自控翻板闸门是利用水力和闸门重量相互制衡，通过增设阻尼反馈系统来达到调控水位的目的：当上游水位升高则闸门绕“横轴”逐渐开启泄流；反之，上游水位下降则闸门逐渐回关蓄水，使上游水位始终保持在设计要求的范围内。举个例子，滚轮连杆式翻板闸门是一种双支点带连杆的闸门，由面板、支腿、支墩、滚轮，连杆等部件组成，根据闸门水位的变化，依靠水力作用自动控制闸门的开启和关闭。当上游来流量加大，闸门上游水位抬高，动水压力对支点的力矩大于门重与各种阻尼对支点的力矩时，闸门自动开启到一定倾角，直到在该倾角下动水压力对支点的力矩等于门重支点的力矩，达到该流量下新的平衡。流量不变时，开启角度也不变。而当上游流量减少到一定程度，使门重对支点的力矩大于动水压力与各种阻尼对支点的力矩时，水力自控翻板闸门可自行回关到一定倾角，从而又达到该流量下新的平衡。

　　2、发展历程

　　水力自控翻板闸门是我国水利工程技术人员历经四十多年的艰苦奋斗，研发出来并拥有完全自主知识产权的一种节能、环保型闸门。自上世纪六十年代初 代水力自控翻板闸门诞生，先后经了横轴双支铰型、多支铰型、滚轮连杆式和滑块式水力自控型四个发展阶段。自1982年以来，第三代滚轮连杆式闸门便开始广泛应用。特别是1990年以来，广大工程技术人员刻苦钻研、反复实验，从理论到水工模型实验，再到工程实践，近几年终于设计研发出第四代新型滑块式翻板闸门。该闸门无论技术设计、生产工艺，还是使用性能，均产生了质的飞跃，运良水利机械厂机械厂在研制上做出了巨大贡献。

　　从技术角度上来讲，翻板闸门发展过程中几个明显的进步：

　　（1）1982年初设计的面板铅垂水流方向的双支点滚轮连杆式闸门：

垂直挡水翻板闸门

该种翻板闸门采用双支点带连杆方式，在实际运行过程中，能基本满足工程需要。但不容否认，这种闸门还存在一些不足，主要是在某些水力条件下容易发生小开度振动拍打现象，虽然短期内不至影响到整个闸坝的安全，但长期的小开度振动拍打会导致翻板闸门底部和固定坝的疲劳破损，以致闸坝漏水严重，直至造成整个翻板闸坝工程的破坏。另外，其初启动水位较高、而回关水位偏低，难以满足用户的使用要求。

　　（2）1983年下半年设计的面板向下游有一定的预倾角度的滚轮连杆式闸门：

　　针对面板铅垂的滚轮连杆式闸门存在的问题，作了如下几个方面的改进：

　　a)将翻板闸门改进成向下游预倾一个角度的型式，经过多次水工模型试验后发现，证明其能有效防止翻板闸门的小开度振动拍打现象，并使初始启门水位得以降低，关门水位得以提高；

预倾角连杆滚轮闸门

b)门下堰顶设有一个斜坡式跌落，使门下的堰型由宽顶堰改造成为梯形断面实用堰，增大了流量系数，使上游洪水位低于采用其它形式的翻板闸门的情况，减少了淹没损失；

　　c) 在连杆长度及支铰位置、滚轮直径方面作多次修改和调整，运行更加准确可靠。而且翻板闸门的启门水位可以根据业主要求设计为高于正常水位5~30cm之内的任一值，设计成果与实际使用的水位差值可控制在5cm以内，一般只有一、两个厘米；

　　d)在闸门前增设防护墩，防护墩可以有效防止上游来物撞击闸门及漂浮物堵在闸门支铰下造成破坏。

　　经近40年全国近30个省市实例工程的运行证明，该种面板有预倾角的滚轮连杆式翻板闸门已相当成熟可靠，具有广泛推广应用的价值。

水利机械螺杆启闭机的安装与使用

（1）螺杆启闭机安装时底座地基应牢固平整，留有地脚螺丝孔的位置，启闭机到位后，找平浇灌成型。

　　（2）启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直与吊耳轴、双吊点式两个机座必须平衡，两个丝杆平行，同时垂直与吊耳轴、手摇或带电，先手摇启动上下几次，达到规范后方可带电使用，带电操作时，设有下降深度控制器，但操作人员不得擅离场地，以防因电路等故障，造成碰撞事故的发生。

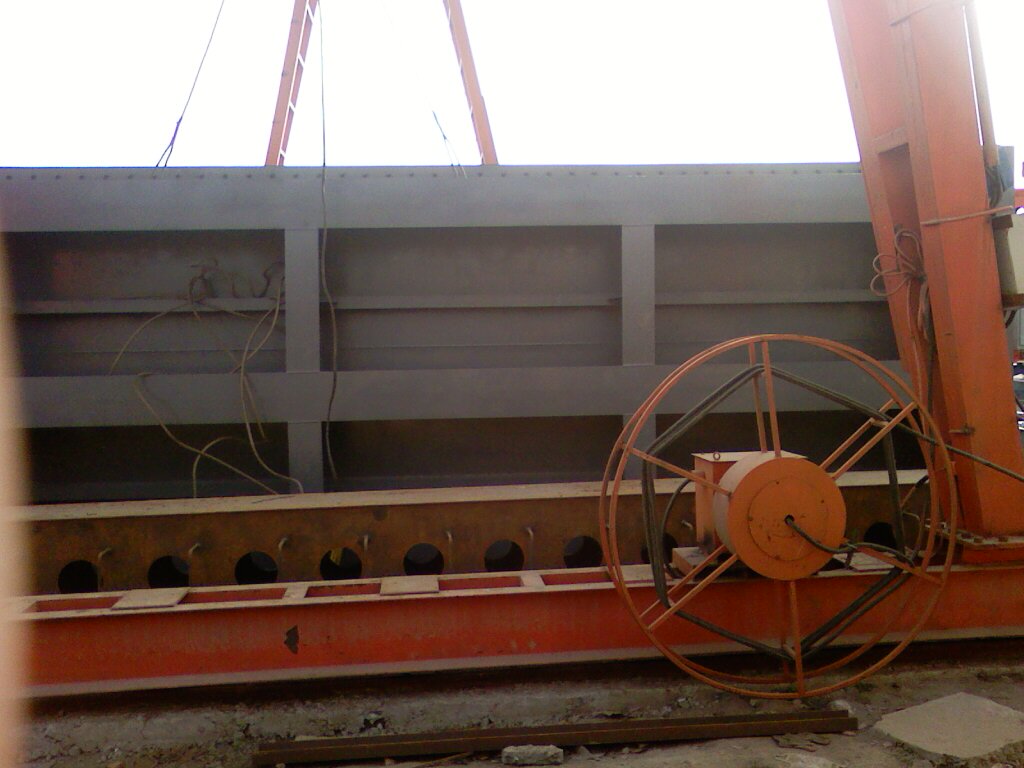

移动式启闭机介绍

沿专铺设的轨道移动，并能逐次升降数个排或列布置的闸门的机械设备。移动式启闭机类型繁多，主要有：①按吊具移动的方向分为单向移动启闭机和双向移动启闭机。前者吊具仅沿坝面线左右移动；后者不仅沿坝轴线方向左右移动，而且也能上、下游方向移动。②按移动架状况分为台车移动式启闭机与门形移动式启闭机（亦称门式启闭机、门式起重机）。前者主提升机构设置在底部装行走车轮的平面构架式台车上；后者的启闭机主提升机构设置在装有行走车轮的门形构架上。单向移动式启闭机的主提升机构直接紧固在台车或门形构架的上平面上；双向移动式启闭机的主提升机构设置在台车或门形构架上平面的小车上，小车沿轨道行走的方向与台车或门形构架的移动方向成垂直。通常也称双向移动式的台车或门形构架为大车架。台车式移动启闭机通常行走在闸门门槽顶部平面或平面以上的混凝土排架上，门式移动启闭机仅行走在闸门门槽顶部平面上。门式启闭机门架腿上有时也设回转式悬臂吊钩以便起吊其他设备，从而构成多用途门形移动式启闭机。中国已生产的移动式启闭机,主提升吊具启门力达5000kN，升程为140m。苏联萨扬舒申斯克水电站移动式启闭机启门力达7100kN,升程为17.5m。

闸门的安装使用说明

闸门分类

　　闸门分类方法较多，主要有：①按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。②按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。③按门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。④按制造门叶的材料分为钢闸门、铸铁镶铜闸门、木闸门、钢筋混凝土闸门和组合材料闸门。另外，有些闸门如翻板闸门可借助水力自动启闭，称为水力自动闸门。选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门是 常用的门型。在工作闸门中，大型露顶式闸门和高水头潜孔式闸门多用弧形闸门，船闸上多用人字闸门和横拉闸门，检修闸门和事故闸门一般都用平面闸门。制造门叶的材料近代多用钢材，而钢筋混凝土多用做需要借自重关闭施工导流底孔的封堵闸门。此外，在压力管道中使用的将门叶、外壳和启闭机械组成一体的控制设施，通称阀门。

作用

　　闸门是装于溢流坝、岸边溢洪道、泄水孔、水工隧洞和水闸等建筑物的空口上，用以调节流量，控制上、下游水位、宣泄洪水、排除泥沙或漂浮物等，是水工建筑物的重要组成部分。在水闸工程中，闸门是主体部分，常占挡水面积的大部。闸门又分为平板闸门和弧形闸门.

结构组成

　　闸门主要由三部分组成:

　　①主体活动部分，用以封闭或开放孔口，通称闸门，亦称门叶；

　　②埋固部分；

　　③起闭设备。

闸门是坚固的栅栏，位在城门的信道上，必要时可以落下以堵住门口。城堡的城门是一个有内部空间的门房，乃防卫城堡的坚固据点。人们可以透过一条隧道从城门的信道到达门房。在隧道的中间或两端，会有一层或多层的闸门。滚动的机械作用可在门房的上方吊起或落下闸门做扎实的防护。闸门本身通常为沉重的木制或铁制栏栅，防卫者和攻城者则在闸门的两边射击或刺戳。

闸门一般由活动部分（也称门叶）、埋固部分和启闭机械3部分组成。门叶包括：承重结构、行走支承、支臂、支铰、止水装置、吊耳等。埋固部分包括：轨道、铰座、止水座、护角等。常用的启闭机械有：卷扬式、油压式、螺杆式和移动式机械。

水利闸门分类

　　我们将水利闸门进行如下分类：

　　1、如果按闸门的工作性质可分为工作闸门、检修闸门和事故闸门。工作闸门也称主要闸门，能在动水中启闭。检修闸门设于工作闸门前。用于建筑物或工作闸门等检修时短期挡水，一般在静水中启闭。事故闸门多设于深孔工作闸门前，用于建筑物或设备出现事故时，能在动水中关闭而在静水中开启；兼作检修闸门时，也称事故检修闸门；需要在限定时间内紧急关闭的事故闸门，称为快速闸门。

　　2、如果按闸门关闭时门顶与水面的相对位置分为露顶式闸门和潜孔式闸门。

　　3、当我们按闸门门叶的外观形状分为平面闸门、弧形闸门、人字闸门、拱形闸门、球形闸门和圆筒闸门等。

　　4、按制造闸门门叶的材料分为钢闸门、铸造闸门、木闸门、钢筋混凝土闸门和组合材料闸门。对于翻板闸门可借助水力自动启闭，称为水力自动闸门。当我们在选择闸门形式需要考虑其在水工建筑物中的位置、尺寸、设计水头、运用条件、制造能力和安装技术水平等因素，要求做到泄流时水流条件好、止水严密、启闭力小、操作简便灵活、检修维护方便等。平面闸门和弧形闸门 常用的类型。
