| 品牌 : | 理工伟业 | 型号 : | LG-DJ |
| 加工定制 : | 是 | 物料编号 : | 教学实训 |
| 适用范围 : | 电机电力拖动实训设备 | 电工电器设备名称 : | 电机电力拖动及电气控制实训装置 |
LG-DJ电机电力拖动及电气控制实训装置
一、概 述
“LG-DJ电机电力拖动及电气控制实训装置”是针对大中专院校开设的《电力电子技术》、《半导体变流技术》《交直流调速》等课程实验实训大纲的要求，而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置。
二、技术特点
1、安全性可靠：本装置通过隔离变压器供电，而且具有接地保护、漏电保护功能，安全性符合相关的国家标准，确保人身安全；根据不同实验项目的特点，配备了两种不同的实验连接线，强电部分采用高可靠护套结构手插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
2、扩展性强：能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、直观性强：实验挂件采用分隔结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性认识与理性认识；面板布置合理，接插线方便，学生可独立操作实验，有利于提高学生实际动手能力。
4、先进性强：实验涉及了常用的四大类变流技术实验，且多为广泛应用的实用电路，但为教学方便，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
三、技术性能
1.输入电压：三相四线～380V±10% 50Hz
2.工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1.5kVA
4.装置尺寸：1600mm×700mm×1580mm （5%左右）
四、实训装置基本装备

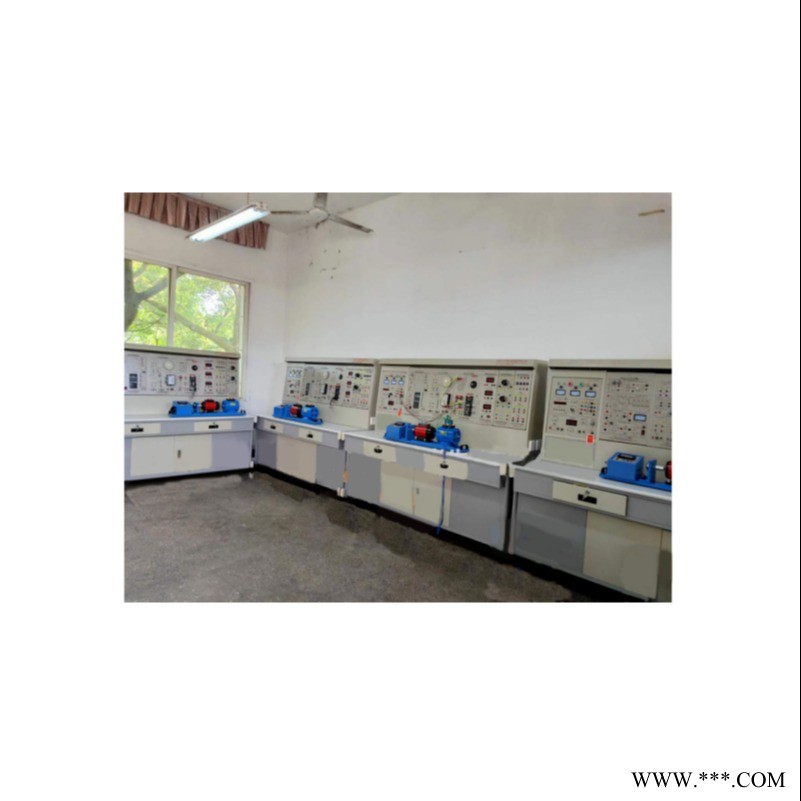

实训装置由控制屏、实训桌以及各个实训组件构成
（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。
（二）实训组件：
1.PE-01交流电源组件
提供三相可调交流电源（范围单相：0～250V；三相0-450V），自带有过流保护和漏电保护功能，设有隔离变压器输出，实训安全。
（1）三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。
（2）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2.PE-02功率二极管组件
提供大功率整流二极管七个（熔丝保护电路），钮子开关一个，作为整流和续流使用。
3.PE-03晶闸管组件
提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝保护电路。
4.PE-04双向晶闸管组件
提供3只双向晶闸管,用于交流调压电路实训
5.PE-05 GTR、MOSFET、IGBT组件
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
6.PE-06三相芯式变压器组件
提供63.5V、0.8A/127V、0.4A芯式变压器一只
7.PE-07 三同步变压器组件
设有由三同步变压器及一只三刀三掷开关组成。
8.PE-07D灯组负载组件
由三只250V/4A灯座组成，实训时作为电阻性负载使用
9.PE-08电抗器、变压器组件
提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只
10.PE-9给定及电压指示组件
提供连续可调的+15V和-15V给定电压，带输出指示。
11.PE-10交流电参数表组件
提供交流数字电压表一只，测量范围0～500V，精度0.5级，三位半数显，输入阻抗10MΩ
提供交流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显
12.PE-11直流电参表组件
提供直流数字电压表一只，测量范围0～300V，精度0.5级，三位半数显，输入阻抗10MΩ
提供直流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。
13.PE-12单相晶闸管触发电路
提供单结晶体管来产生触发触发信号，用于控制单相晶闸管组成的整流电路；
14.PE-12 B TCA785集成触发电路
提供西门子TCA785，与KC04（KC09）等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训。
15.PE-13 TC787触发电路组件
采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能
16.PE-14可调电阻组件
提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用
17. PE-18 功率器件驱动电路
主要是为完成新器件特性实验提供驱动和保护电路，使学生了解电力电子新器件的驱动特性。主要包括电源、驱动电路、PWM波形发生器。
（1）电源：为驱动电路提供电源，包括+20V、±15V直流电源。
（2）驱动电路：包括MOSFET、IGBT的驱动电路。其中IGBT的驱动电路采用了专用芯片EXB841。
（3）PWM波形发生器：由SG3525为核心的PWM波形发生器主要为新器件驱动电路提供PWM驱动波形；可以通过频率调节旋钮进行频率调节；通过占空比电位器来调节PWM波的占空比；频率范围分为2挡，通过钮子开关切换，高频档是为MOSFET和IGBT驱动电路提供PWM波形，频率调节范围4KHz～10KHz；低频档是为GTR和GTO驱动电路提供PWM波形，频率调节范围400Hz～1KHz；占空比均能从0%调至百分的百。
18.PE-22 三相异步电机变频调速系统
提供基于DSP的三相异步电机IPM逆变调速模块电路（矢量控制）、变频调速按键与LED显示电路模块等。
19.DQ10三相异步电动机
提供180W（380V/220V）三相异步电动机1台
20.DQ09 直流并（他）励电动机
提供DC220V直流并（他）励直流电动机1台
（三）实训桌
实训桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮，和四个可固定的支撑脚。
（四）实训连接线
根据不同实训项目的特点，配备两种不同的实训联接线，强电部分采用高可靠护套结构手插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实训的安全及合理性。
五、实训项目
1.功率器件及辅助元件特性实训
(1)电力二极管特性测试
(2)晶闸管SCR特性特性测试
(3)双向晶闸管BCR特性测试
(4)IGBT特性测试
(5)MOSFET特性测试
(6)GTR特性测试
2.触发电路实训
(1)单结晶体管触发电路（BT35/BT33）
(2)西门子TCA785单相集成触发电路
(3)西门子TCA787三相集成触发电路
(4)绝缘栅双极型晶体管(IGBT)特性与驱动电路研究
(5)功率场效应管(MOSFET)特性与驱动电路研究
3.AC-DC整流电路实训
不控整流
(1)单相半波不控整流电路
(2)单相全波桥式不控整流
(3)变压器中心抽头双半波不控整流
(4)三相星形连接不控整流电路
(5)三相桥式全波不控整流
可控整流
(1)单相半波可控整流
(2)单相桥式半控整流
(3)单相桥式全控整流
(4)变压器中心抽头双半波可控整流
(5)三相星形连接半波可控整流
(6)三相桥式半控整流电路
(7)三相桥式全控整流
(8)直流电机开环调速系统
4.DC-AC逆变电路实训
(1)单相桥式整流有源逆变
(2)三相桥式整流有源逆变
(3)三相异步电机变频调速系统
5.AC-AC交流调压电路实训
(1)单相晶闸管交流调压电路
(2)三相晶闸管交流调压电路
(3)单相双向晶闸管交流调压电路
(4)三相双向晶闸管交流调压电路
