是否有现货：	是	认证：	1
基材：	有胶基材	线路密度：	普通型
软硬：	软排线	有无增强层：	无增强层
有无胶粘层：	无胶粘层	型号：	1
规格：	1	商标：	1
包装：	木箱	产量：	24242

电线成圈机 电线电缆成圈机基本介绍

630型电线成圈机配置说明表一

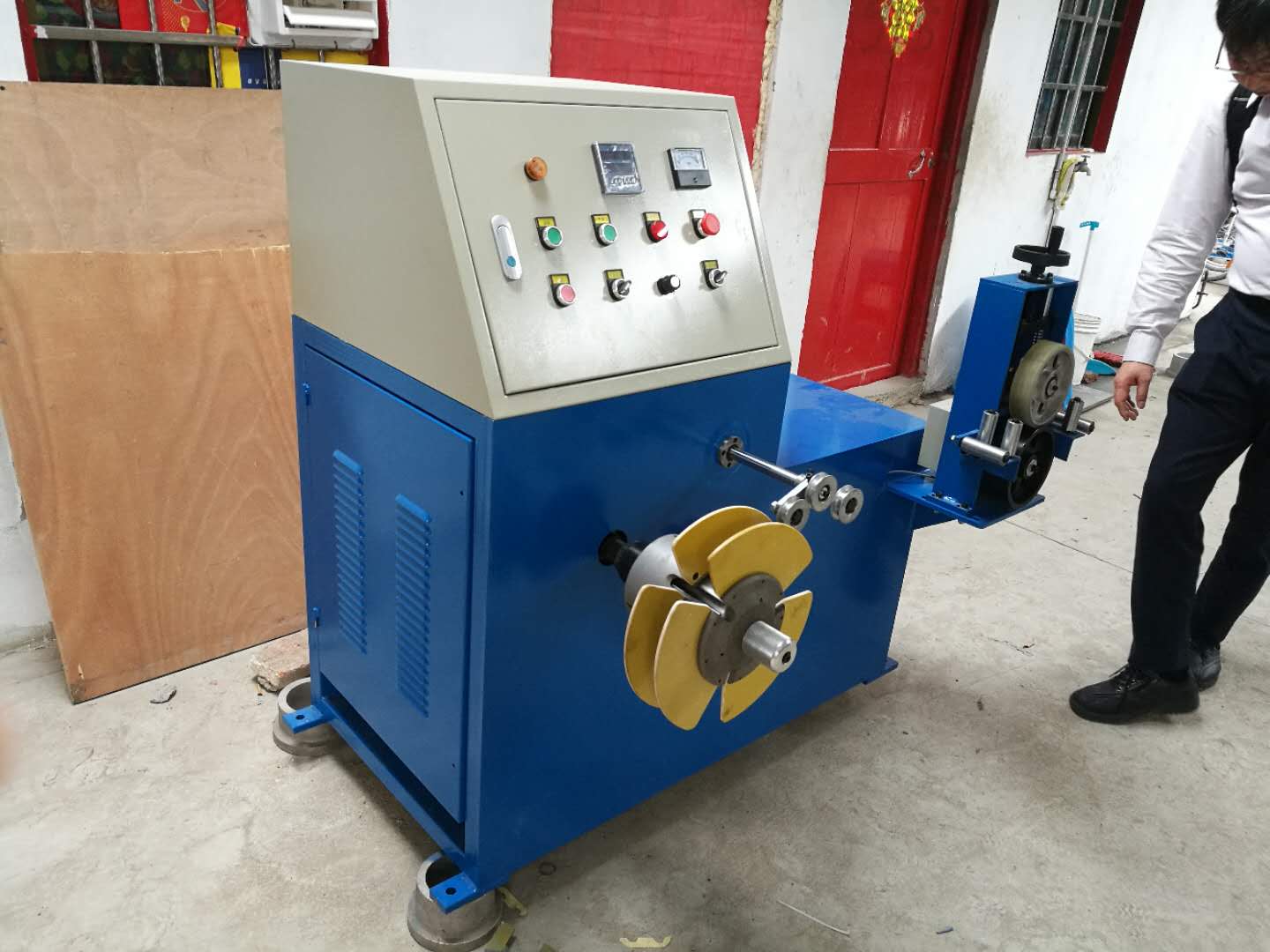

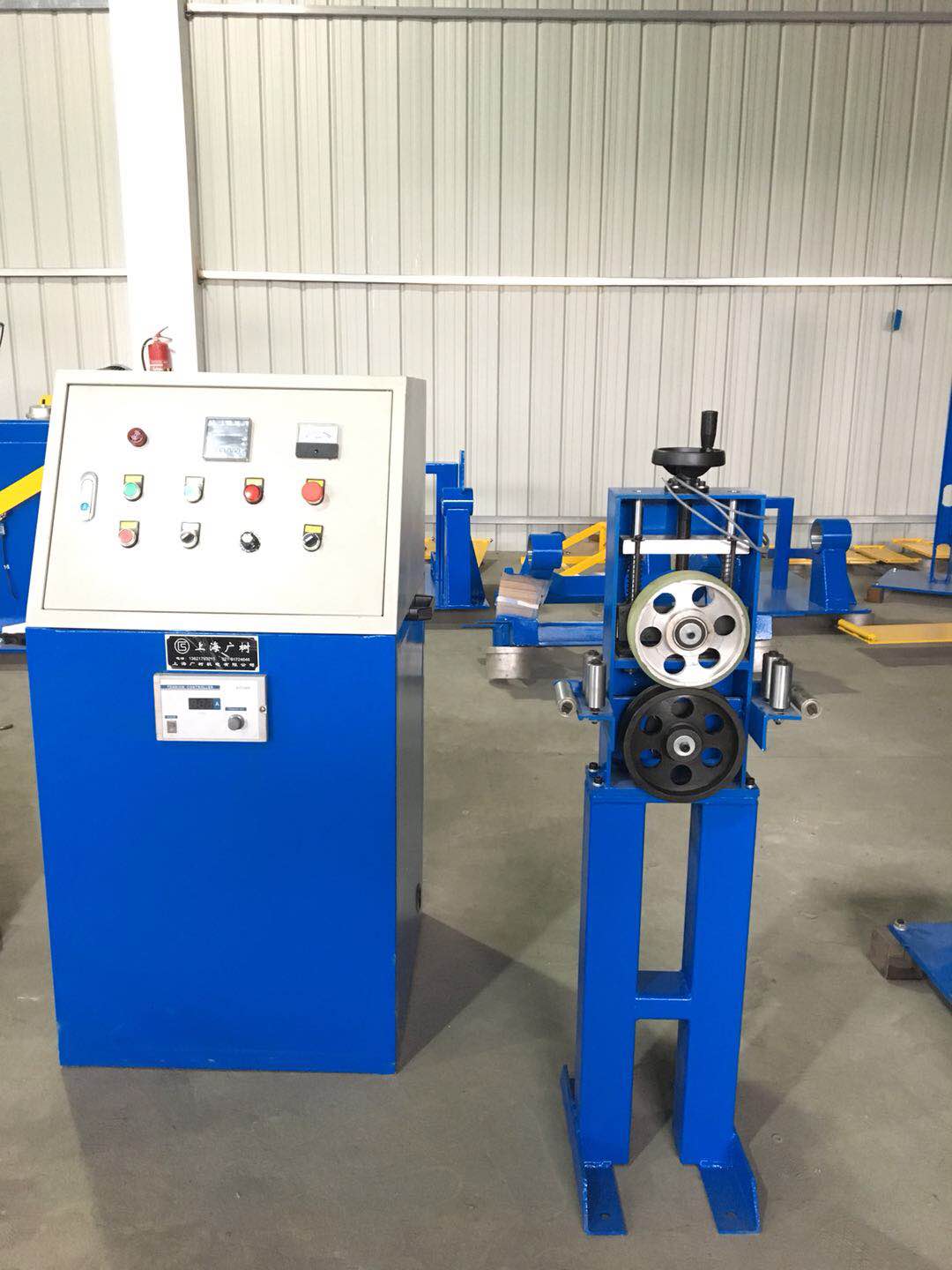

小截面电线打盘机

㈠设备组成

序号	名称及规格	数量
1	Φ630轴式放线架	1件
2	小截面成圈机主机	1台
3	高精度计米器	1台
4	涂装标色：海蓝色、米色菊纹
5	生产线方向：右放左收
6	整套生产线安装长度见安装示意图

电线成圈机 电线电缆成圈机性能特点

㈡机械主要性能

⒈φ630轴式放线架

⑴机械采用GS630制造完成 .

⑵适用放线盘规格400-630mm.

⑶放线张力控制：弹簧控制

⑷绕线导线轮外径：250mm(铝合金制上四下三)

(5)刹车方式:摩擦式联动刹车

(6)升盘方式:杠杆式上下盘

电线成圈机 电线电缆成圈机 自动成圈机 电线自动成圈机 电缆成圈机 全自动电线成圈机 打圈机厂家

电线成圈机 电线电缆成圈机技术参数

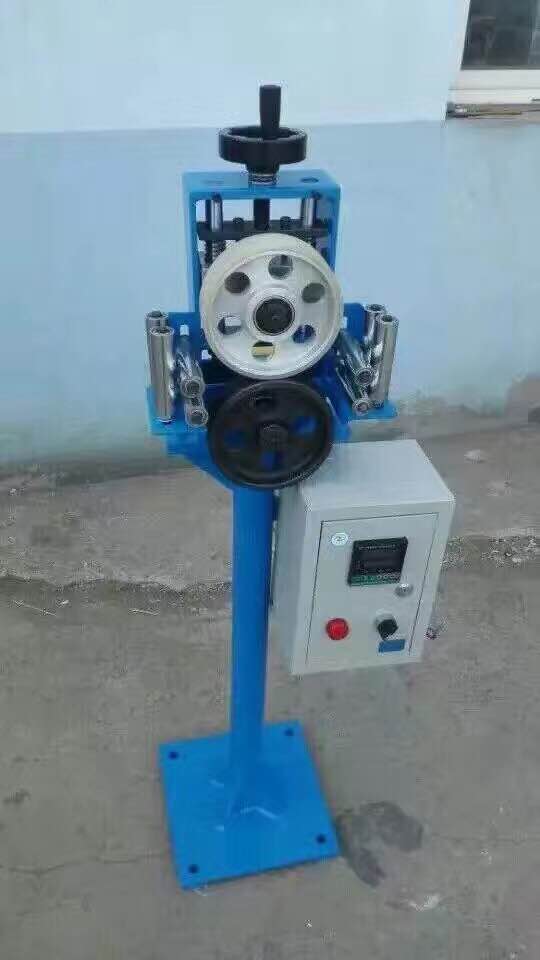

⒉．高精密计米器

⑴计米压轮（包胶）采用单向轴承线标只能前进不能后退

⑵最大线速500/MIN（米/分钟）

⑶测量精度：0.1﹪（千分之一）

⑷感应方式：电感式感应

⑸智能计米器：计米系数可调，方便修正误差

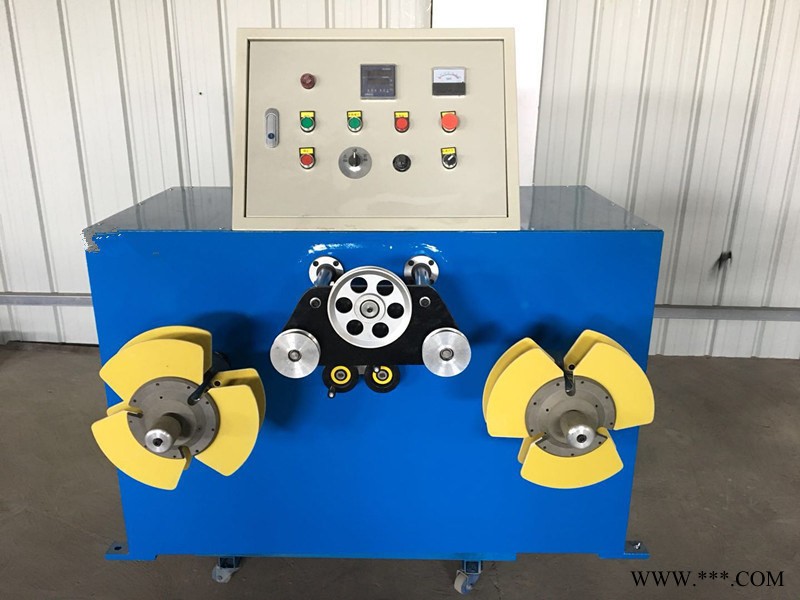

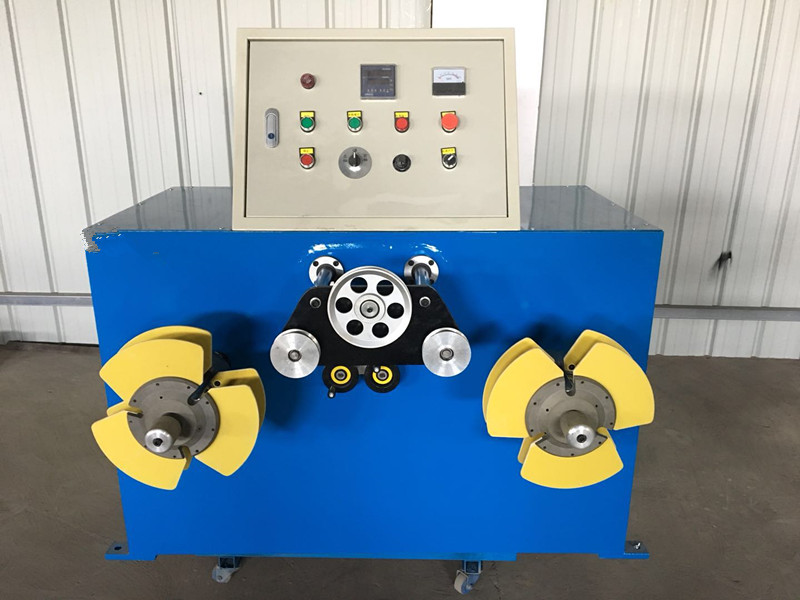

电线成圈机 电线电缆成圈机使用说明

(1)主轴中心高度定为560mm

(2)排线方式：滑轮式自动排线

(3)主机转速：0-500转/分钟

(4)扎线内径：标配：φ120mm

(5)扎线外径：标配:φ310mm

(6)扎线高度：35-95mm

(7)扎线槽数：3槽

(8)电机功率：380V 2.2KW

(9)适用范围：适用于0.5-6平方（软结构）

电线成圈机 电线电缆成圈机采购须知

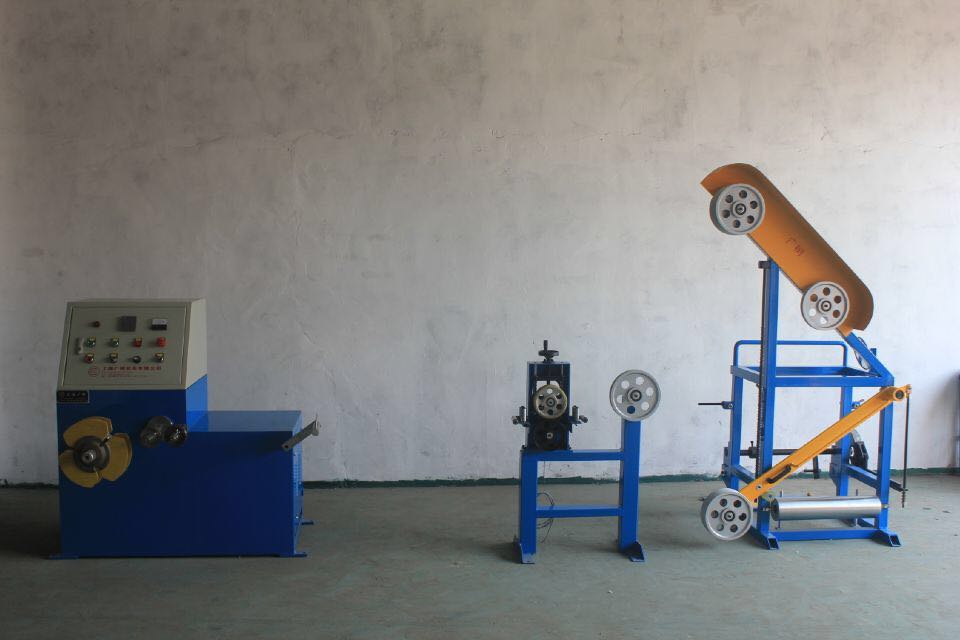

600型主动放线成圈机

一、设备组成

序号 名称及规格 数量

中600型主动放线架 1台2 立式蓄线架 1台

成國主机 1台高精度计米器 1台二、机械主要性能(一)放线部分

1.适用线盘PND400- 600mm2.放线方式。主动放线

3.夹盘方式，无轴式顶针夹紧

升降方式，油压升降5.放线电机，4KW6.交频器功率，4KP

7.放线速度，0-300米/分钟

储线导轮外径。250mn(铝合 金制上五下四)9. 放线类型，立式型10.利车方式，气动刹车(二)收线部分

11.计米方式:电子计米

12.计术精度0.1% (千分之一)

13.智能计米器:计米系数可调，方便修正误差14.主轴中心高度定力560mm15.排线方式:滑轮排线

16.收线速度: 0-400米/分钟

17.收线内径;按照客户提供纸盘定做18.扎线槽劃: 3槽

19.电机功率: SB072.2KW20.适用范围:适用线径5.6m21.占地面积:约5x%1. 6n22，生产方向;右放左收

23. 机身颜色:海蓝色、米色蜀纹
