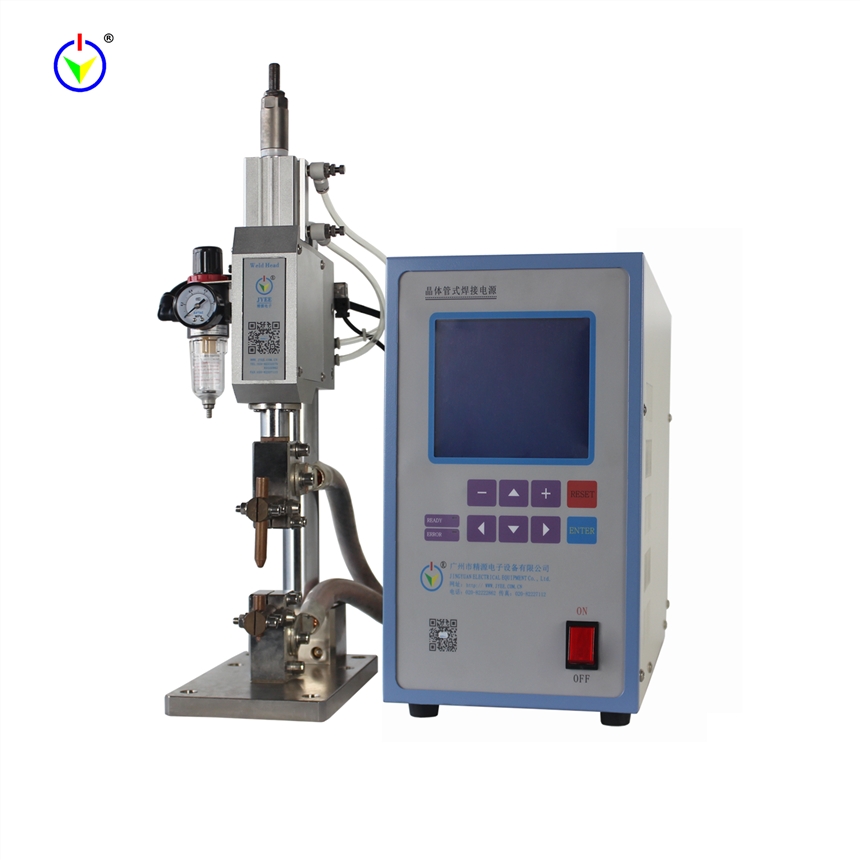

晶体管式精密点焊电源
FET Linear DC Resistance Welding Power Supply
1. 恒流、恒压、恒功率控制模式;
2. 动态电阻监控;
3. 控制精度高,输出纹波小;
4. 电流、时间调节分辨率高;
5. 动态响应快,电流上升速度快。
技术参数 specification
型号 Type | JYD-01TD(TB) | JYD-02TD(TB) | JYD-04TD(TB) |
输入电压 / Line voltage (V) | 220V | 220V | 220V |
额定功率 / Rated capacity (kVA) | 2.5 | 5 | 10 |
最大输出电流 / Max. output current (DCA) | 1000 | 2000 | 4000 |
负载持续率 / Duty cycle (%) | 5 | 5 | 5 |
输出形式 / Output mode | 直流(变极性)/ DC (VP) | 直流(变极性)/ DC (VP) | 直流(变极性)/ DC (VP) |
时间设定 / Time setting (ms) | 0-9.99 | 0-9.99 | 0-9.99 |
焊接脉冲数 / Welding pulses | 3 | 3 | 3 |
电流缓升缓降 / Upslope and downslope | 有 / yes | 有 / yes | 有 / yes |
外形尺寸 / Dimensions (L*B*H) (mm) | 365*200*320 | 400*220*360 | 480*230*390 |
重量 / Weight (kg) | 13.5 | 21 | 35 |
我们工程师提供免费打样服务!!!
精密点焊机具有生产效率高、低成本、节省材料、易于自动化等特点,特别是金属线材与金属零件焊件焊压导电率达到100%,在自动化点焊机参数中可以不用事先刮皮再进行焊接,线材焊接中漆皮自动脱落干净,焊接稳定。每根金属线都不会轻易拉出和松动。
精密点焊机应用在精密金属焊接,一般常用选用直流点焊机,精源直流点焊机采用逆变直流输出释放电压,特别是精密金属焊接件,控制为精控参数电流输出,同时可以运用点焊机电源的单脉和多脉参数值,周波,时间,电压,电流,气流各项控制方法,对焊接工件试各类参数焊接。
适用焊接金属材料:钨,钼,铁,铜,镍,不锈钢各种形状的金属焊接。

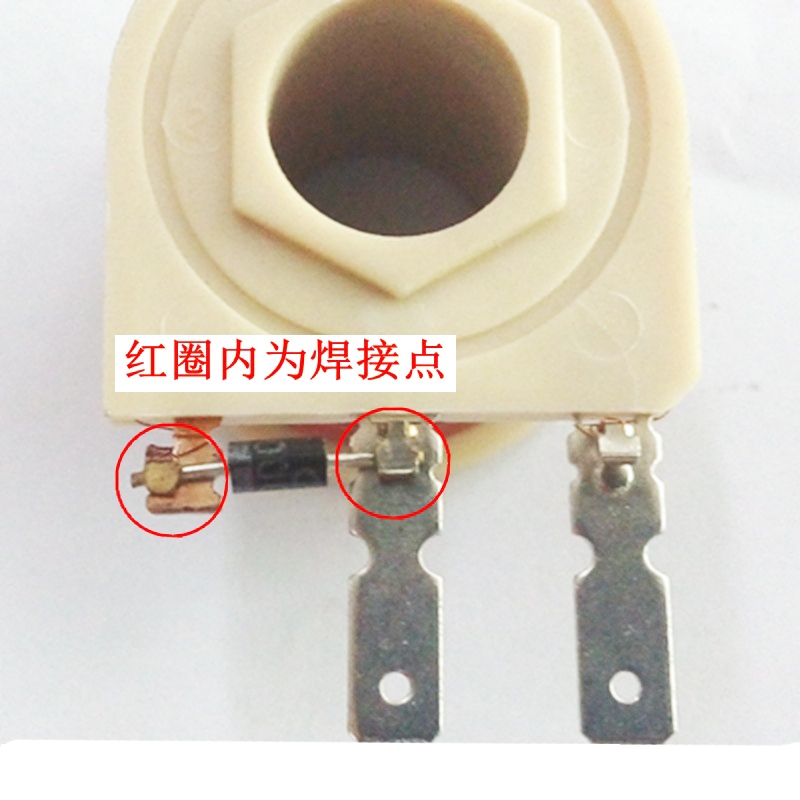

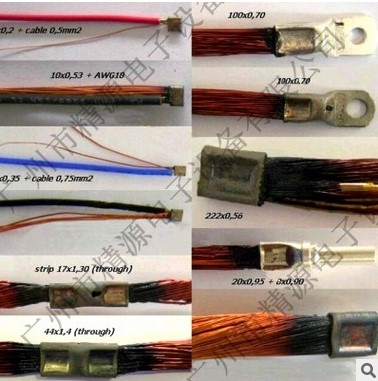

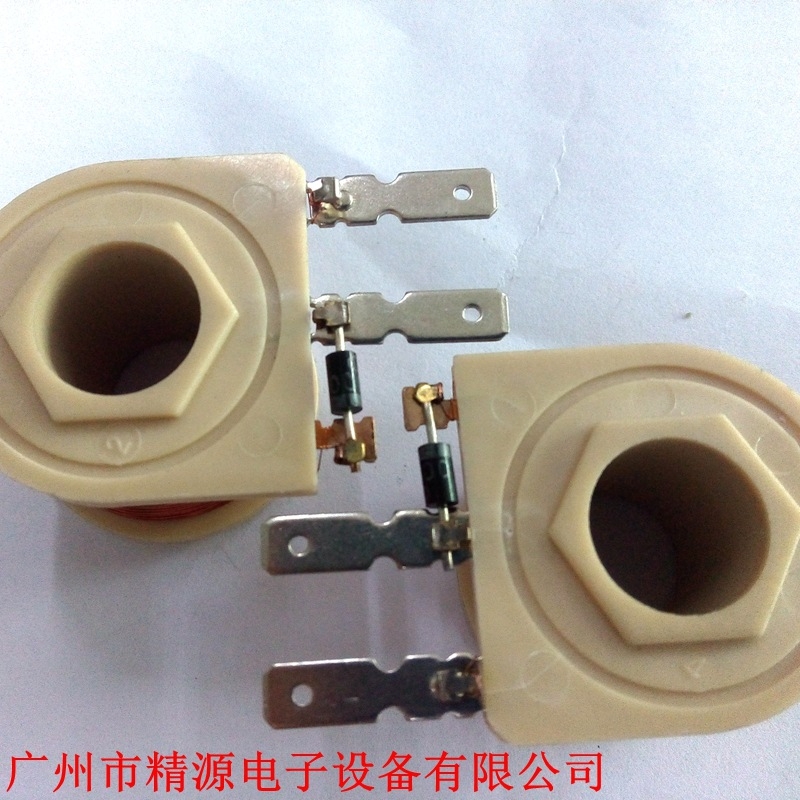

焊接样品图:
