热压焊机焊接柔性电路板FPC Hot Bar热压焊机
产品: 浏览次数:301热压焊机焊接柔性电路板FPC Hot Bar热压焊机
品牌: 广州精源
产地: 广州
单价: 电议
最小起订量: 1
供货总量:
发货地: 广东-广州市
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-01-12 12:25

详细信息

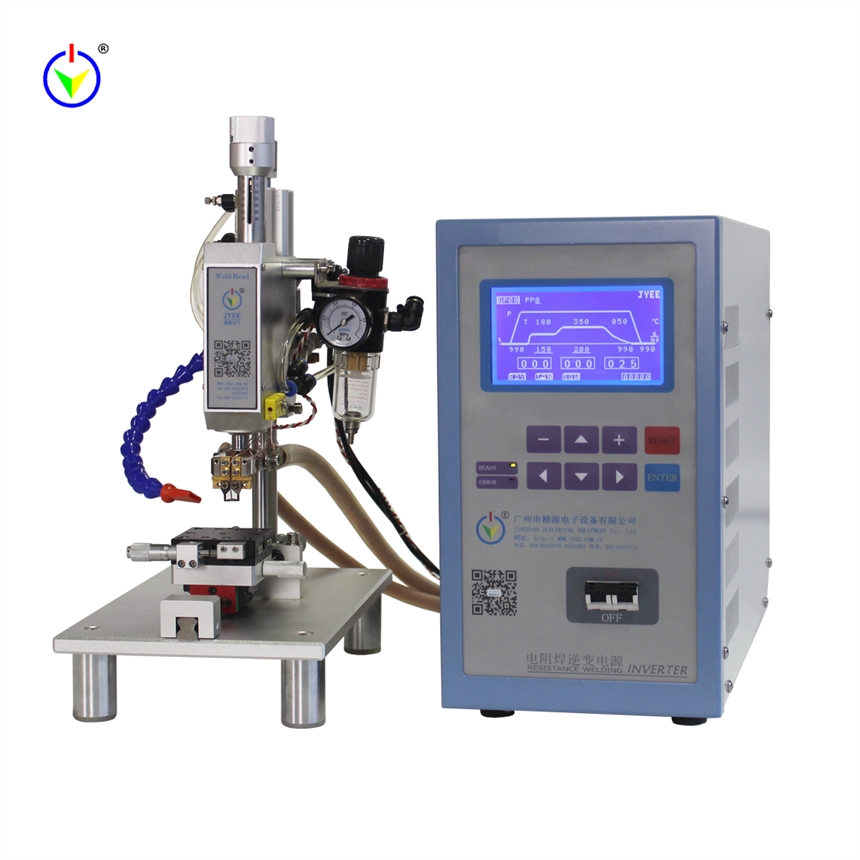

密脉冲热压焊逆变电源

Pulse Heating (Hot Bar) Inverter


1. 热电偶测温反馈、电流精密调节的脉冲加热系统;

2. 加热时间、焊接温度精确调节;

3. 两级升温、保温波形控制,工件热影响小,

 焊接质量好;

4. 温度曲线显示,各阶段温度显示;

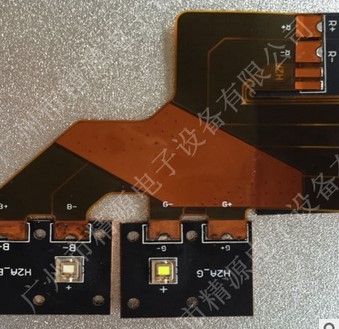

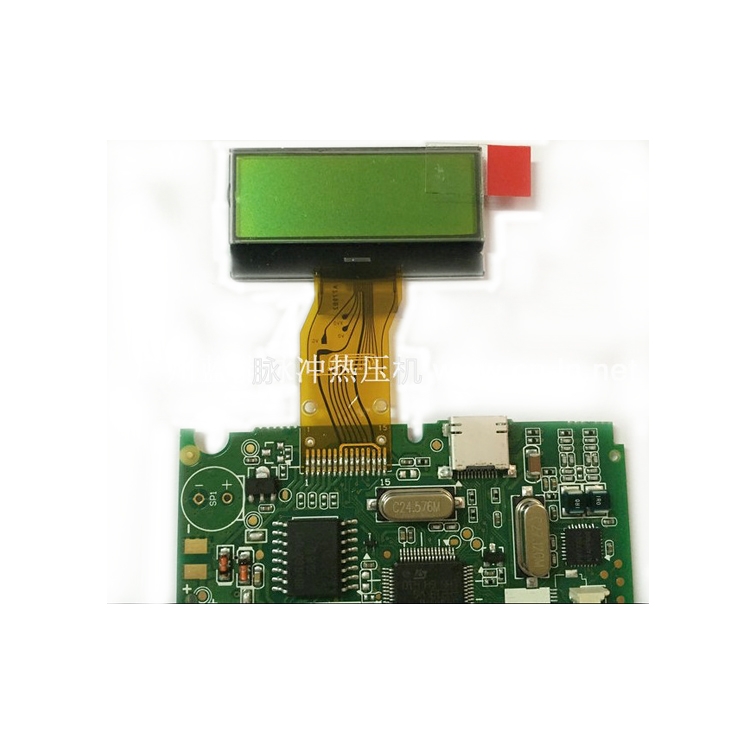

5. 适合于LCD模组的ACF压接、软排线压接、柔 性线路板(FPC)等扁平线缆的排线连接,



技术参数 specification

型号 Type

JYR-01L

JYR-02L

JYR-03L

输入电压 / bbbbb voltage (V)

220V

220V

220V

额定功率 / Rating capacity (kVA)

4

6

10

温度设定范围 / Temperature setting (℃)

50-600

50-600

50-600

负载持续率 / Duty cycle(%)

10

10

10

逆变频率 / Inverting frequency (kHz)

4

4

4

加热阶段 Heating stage

2

2

2

存储焊接规范数 / schedules

20

20

20

外形尺寸 / Dimensions (L*B*H)  (mm)

435*185*320

435*185*320

435*185*320

重量 / Weight (kg)

18

20.5

22



一、脉冲热压焊:

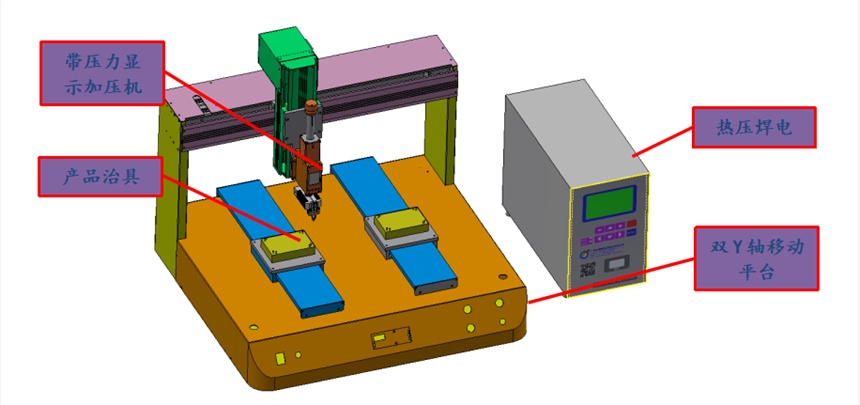

1. 脉冲热压焊逆变电源采用AC-DC-AC-DC的变换技术“电流直流放电输出时间毫秒控制,闭环控制,在焊接时两级升温,温度波形控制,各阶段温度显示,热熔参数精准控制。热压焊机设置成龙门架半自动焊接,焊接方式为单面单点方式,散热板8个塑胶柱焊点连续热熔焊接,钨电极温度130℃ 气压0.4MPA,一个焊点时间2.5秒,冷却时间大约6秒。
