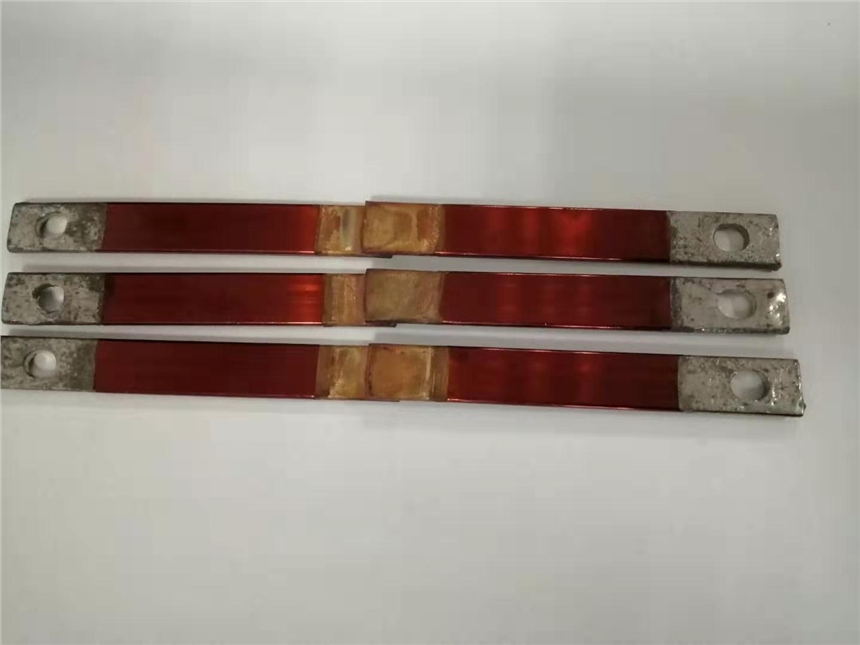

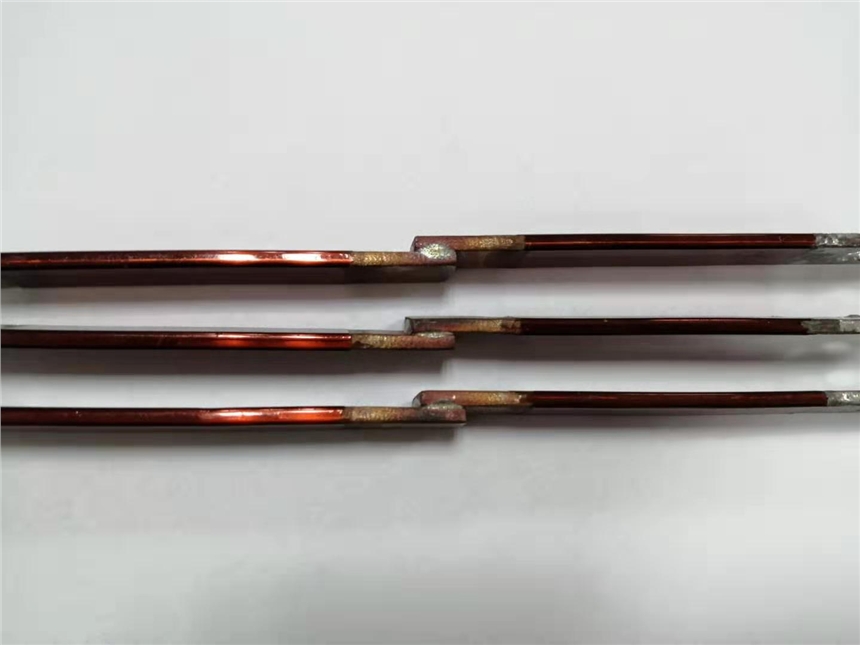

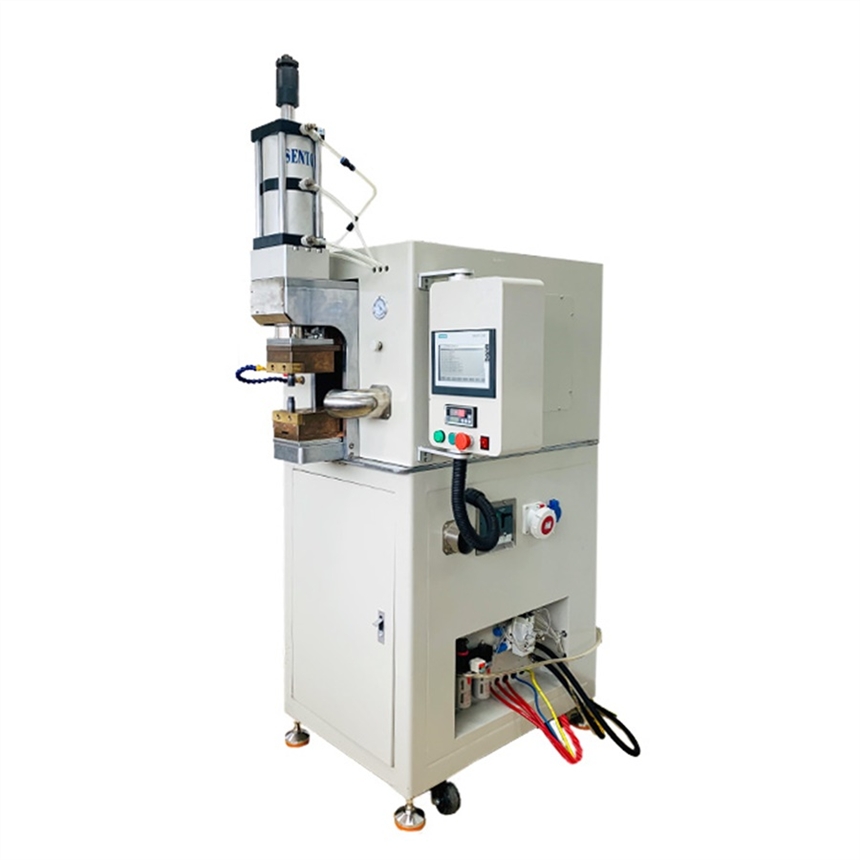

三相中频点焊机焊接两根3mm的扁平漆包线叠加焊,总厚度6mm。电阻焊工艺焊接时需保证电流回路的导通,扁平漆包线的外面有一层绝缘漆,所以焊接时需要脱漆皮处理,当然在焊接一些直径细小的漆包线时是可以不去漆皮直接焊接的,下次我们再分享怎么取代锡焊,直接焊接细小漆包线工件。
铜金属的导电性能优于铁啊、不锈钢等金属,这也直接导致在焊接铜金属工件时需要的热量要更大。这个工件为了更好的达到客户要求,所以在焊接时客户也接受添加钎料来助焊的方案。
在经过多次调试焊接参数后,终不负所望焊接出了客户满意的产品。
好的产品需要好的工艺来生产,而好的工艺则需好的工具来实现。看似普通的两个铜片想要焊接好可没那么简单,一般的普通焊机在焊接铜金属工件时往往会出现焊接不上的现象。而逆变直流焊机却可以胜任,我们这次焊接样品用的就是广州市精源电子设备有限公司生产的高频逆变直流点焊机。
逆变直流电阻焊接电源是采用IGBT逆变技术、微机控制技术和现代电力电子技术开发的新型电源。由于采用AC-DC-AC-DC的变换技术,时间控制达到毫秒级精度、控制响应和控制精度大大提高;直流输出使焊接工艺性显著改善;逆变技术还使设备具有小型、节能高效等一系列优点;微控制器(MCU)与电子技术的采用使该设备具备现代设备的优秀功能,包括数字控制、监控、故障诊断与保护、数据传输等,设备功能齐全、灵活方便、适应面广。该类设备特别适合于铜、铝等有色金属材料的点焊、合金材料的点焊、精密零件的点焊和高质量产品的点焊。

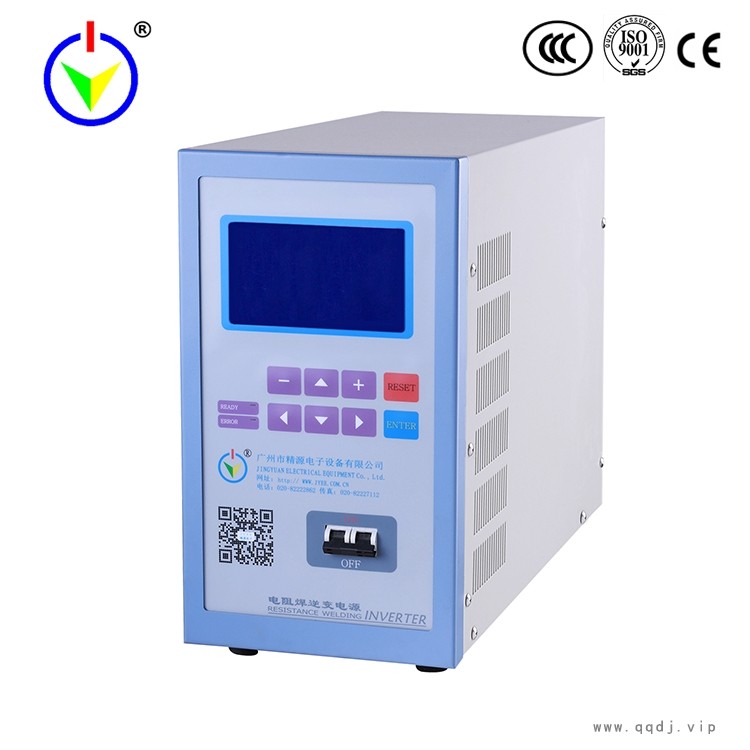

中频电阻焊电源
Medium-Frequency Resistance Welding Inverter
1. 1kHz/2kHz逆变,电流、时间精细控制,控制周期1ms或0.5ms,电流输出稳定;
2. 三段加热,带电流缓升缓降功能,有效解决“飞溅”,保证焊接稳定性;
3. 监控电流、电压、功率,提高产品焊接的一致性和稳定性;
4. 具有电流失常、过热、网压、水压、气压等故障诊断保护功能;
5. 节能,相对工频交流点焊电源,热效率提高,损耗减少;
6. 直流电流输出,热效率高,有效延长电极寿命。
技术参数specification
型号 Type | JYD-06AL/AT | JYD-10AL/AT | JYD-20AL/AT | JYD-40AL/AT | ||
输入电压 / Line voltage (V) | 3~380V | 3~380V | 3~380V | 3~380V | ||
额定功率 / Rated capacity (kVA) | 16 | 25 | 75 | 150 | ||
最大输出电流 / Max. output current (DCA) | 6000 | 10000 | 20000 | 40000 | ||
负载持续率 /Duty cycle(%) | 10 | 10 | 10 | 10 | ||
逆变频率 / Inverting frequency (kHz) | 1.2 | 1.2 | 2 | 2 | ||
控制模式 / Control modes | 恒流、恒压、恒功率、定脉宽 / Constant current, constant voltage, constant power, constant pulse bbbbb | |||||
焊接循环时段 / Process stage | 11 | 11 | 11 | 11 | ||
焊接脉冲数 / Welding pulses | 3 | 3 | 3 | 3 | ||
电流缓升缓降 / Upslope and downslope | 有 / yes | 有 / yes | 有 / yes | 有 / yes | ||
存储焊接规范数 / schedules | 20 | 20 | 20 | 20 | ||
外形尺寸 / Dimensions (L*B*H) (mm) | 460*222*345 / 385*200*300 | 460*222*345 / 385*200*300 | 650*210*450 / 260*160*125 | 730*210*510 / 351*270*283 | ||
重量 / Weight (kg) | 23.5/26.5 | 26/30 | 43/39 | 51.5/57.5 |
