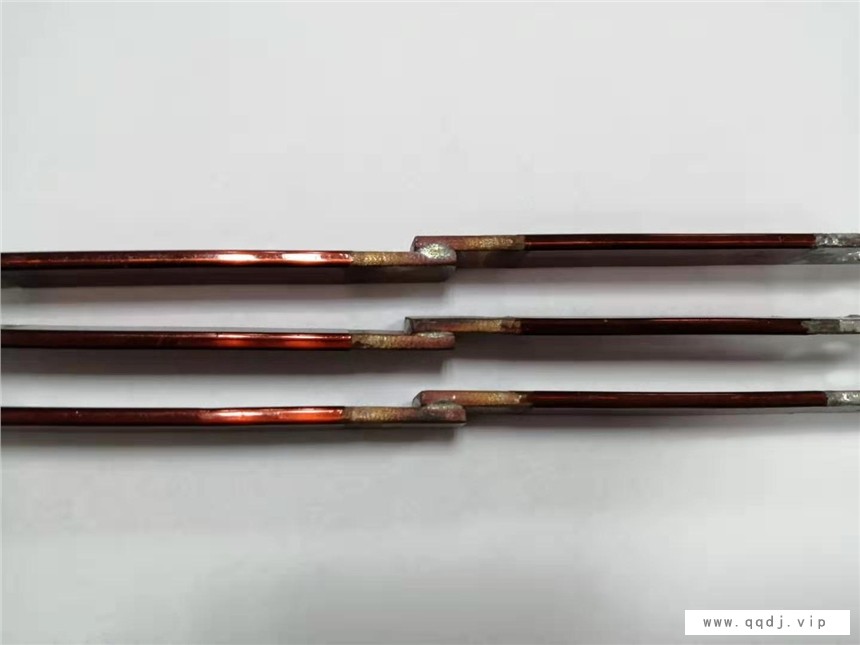

电机转子漆包线使用中频点焊机 碰焊机 不加锡直接上下焊接
产品: 浏览次数:136电机转子漆包线使用中频点焊机 碰焊机 不加锡直接上下焊接
品牌: 广州精源
产地: 广州
单价: 电议
最小起订量: 1
供货总量:
发货地: 广东-广州市
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-01-12 12:25

详细信息

中频电阻焊接机

漆包线铜端子焊接的原理,采用中频逆变直流点焊机焊接。电极下压住铜端子,利用铜端子自身的电阻、施加在

铜端子上的加压力和导通的大电流,在工件接触部产生焦耳热,热量首先融掉漆皮,去漆皮后的铜线和铜端子接触点进行熔融的金属连接、焊接导电。

技术参数:

型号 Type JYD-06AL/AT JYD-10AL/AT JYD-20AL/AT JYD-40AL/AT
输入电压 / Line voltage (V) 3~380V 3~380V 3~380V 3~380V
额定功率 / Rated capacity (kVA) 25 75
输出电流 / Max. output current (DCA) 6000 10000 20000 40000
负载持续率 / Duty cycle (%) 10 10 10 10
逆变频率 / Inverting frequency (kHz) 1.2 1.2 2 2
控制模式 / Control modes 恒流、恒压、恒功率、定脉宽 / Constant current, constant voltage, constant power, constant pulse bbbbb
焊接循环时段 / Process stage 11 11 11 11
焊接脉冲数 / Welding pulses 3 3 3 3
电流缓升缓降 / Upslope and downslope 有 / yes 有 / yes 有 / yes 有 / yes
存储焊接规范数 / schedules 20 20 20 20
外形尺寸 / Dimensions (L*B*H) (mm) 460*222*345 /

385*200*300

460*222*345 /

385*200*300

650*210*450 /

260*160*125

730*210*510 /

351*270*283

重量 / Weight (kg) 23.5/26.5 26/30 43/39 51.5/57.5

中频逆变直流点焊机特点:

1、电流直流输出,焊接电流为脉动直流(且波纹度小);逆变频率4KHZ,通电时间控制周期为0.25ms,放电时间可任意控制;

2、可实时监控电流、电压、功率;

3、具有电流失常、监控值超限、网压超限、过热等故障诊断与报告功能;可极大减少产品焊接不良率。

4、三段加热设定,带电流缓升缓降功能,可有效解决“飞溅”,更加保证了焊接的稳定性。

5、电极寿命能有效延长。节能50%以上。

6、 不用事先去漆皮,不用焊锡。效率高,成本低,环保。

7、焊接牢固,承受拉力大,并且承受拉力一致性高;

8、压痕小,变形量小,并且压痕变形量比较一致。
