VC均温板点焊机 散热均热板水口封口焊接机 铜网定位点焊机 广州精源电子
产品: 浏览次数:308VC均温板点焊机 散热均热板水口封口焊接机 铜网定位点焊机 广州精源电子
品牌: 广州精源
产地: 广州
单价: 电议
最小起订量: 1
供货总量:
发货地: 广东-广州市
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-01-12 12:24

详细信息

均温板铜网定位点焊机 VC均热板晶体管式点焊机 ,广州精源电子专注电阻焊点焊工艺,现在供应华为 小米 OPPO手机生产商都使用VC均热板散热晶体管点焊机,使用JYD-02TD(TB),

铜片(铜箔)与铜网的点焊,主要是起到定位作用。铜金属具有高导电率和高导热性,而电阻点焊机的焊接原理正是利用材料本身的电阻通以大电流,产生的电阻热来熔接的。很显然,铜片铜网点焊时产生的热量是有限的,有限的热量又容易流失。

铜片(铜箔)铜网点焊机是随着5G手机的逐渐上市而得到推广运用的。5G手机因其强大的功能,不可避免地造成功耗与热量随之攀升,因此需要采用更高效的的散热原件和工艺,由铜片和铜网组成的超薄均温板。

铜片(铜箔)铜网点焊机的成功应用,助力国产手机技术的发展,铜片铜网中频逆变直流点焊机已经达到自动化应用,帮助客户提高铜片(铜箔)铜网点焊焊接效率。

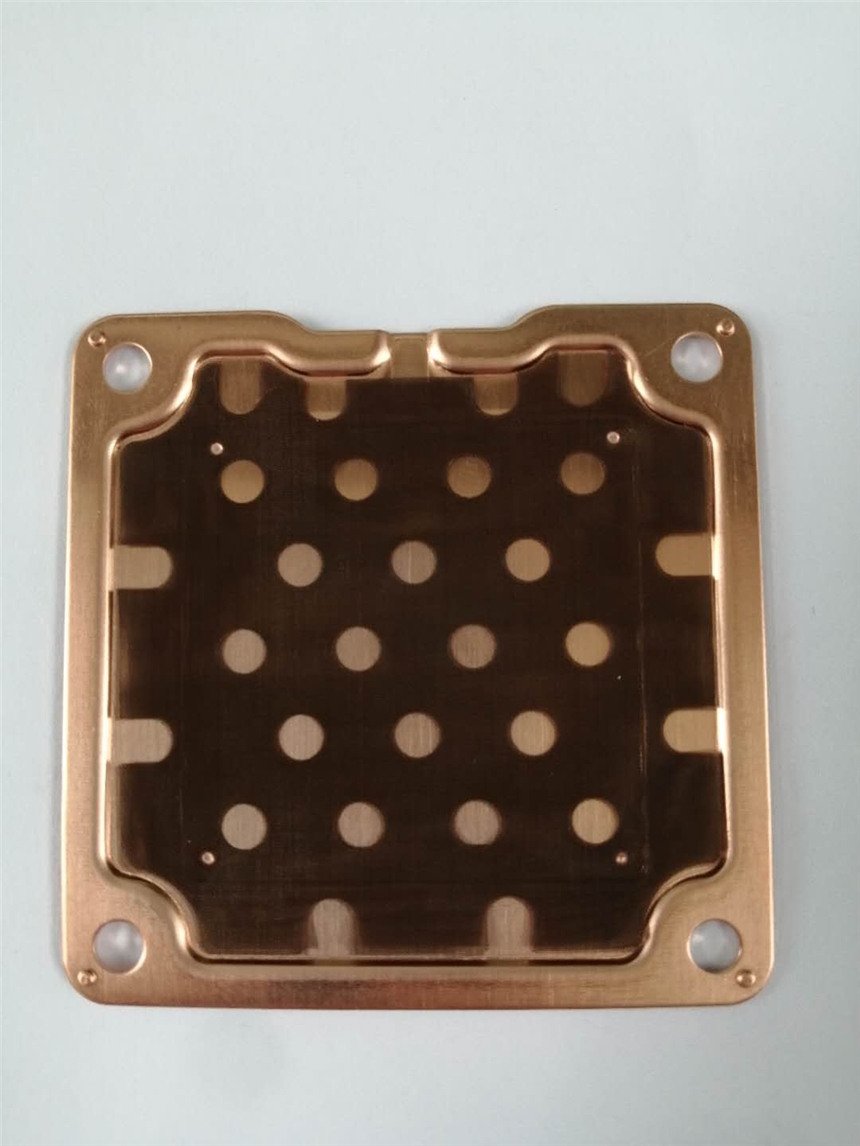

铜网定位在均温板上点焊焊接

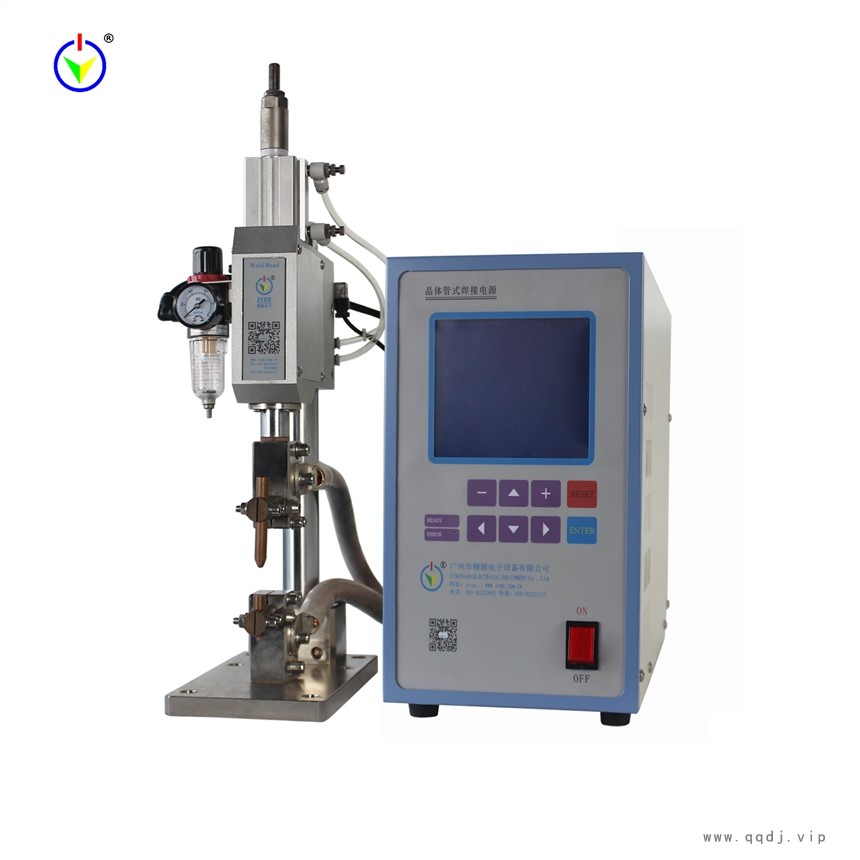

晶体管式精密点焊电源

1. 恒流、恒压、恒功率控制模式;

2. 动态电阻监控;

3. 控制精度高,输出纹波小;

4. 电流、时间调节分辨率高;

5. 动态响应快,电流上升速度快。

技术参数 specification

型号 Type

JYD-01TD(TB)

JYD-02TD(TB)

JYD-04TD(TB)

输入电压 / Line voltage (V)

220V

220V

220V

额定功率 / Rated capacity (kVA)

2.5

5

10

输出电流 / Max. output current (DCA)

1000

2000

4000

负载持续率 / Duty cycle (%)

5

5

5

输出形式 / Output mode

直流(变极性)/ DC (VP)

直流(变极性)/ DC (VP)

直流(变极性)/ DC (VP)

时间设定 / Time setting (ms)

0-9.99

0-9.99

0-9.99

焊接脉冲数 / Welding pulses

3

3

3

电流缓升缓降 / Upslope and downslope

有 / yes

有 / yes

有 / yes

外形尺寸 / Dimensions (L*B*H)  (mm)

365*200*320

400*220*360

480*230*390

重量 / Weight (kg)

13.5

21

35

总结:电阻焊点焊机在电子行业当中应用的非常广泛,焊接精密度和速度都是能达到客户的认可。优势如下:

1. 晶体管点焊机焊接点放电时速快,焊接温度不会对周边零件有损坏,焊点非常小 焊点一致。

2. 一个点大概1秒钟,焊接速度快。可配合自动化专机。

3.焊点牢固,并且承受拉力一致性。


广州精源专业研制生产多种功率的电阻焊机,晶点管式点焊机、(精密点焊机 碰焊机 焊接机 可配制自动化)缝焊机,FPC热压焊机,塑料制品熔接,并且有不同产品的夹具(还可根据产品设计夹具),无论贵司有任何产品形状和尺寸存在焊接难点问题,我们工程师在行业内有30年研发经验,对电阻焊接的各种焊接方式和功率都有深度的理解和解决方案。我们工程师免费打样,为客户选择一款高性能精密点焊机。


林工:178-2742-8235(微信同号)

QQ:468273350

座机:020-82228802

传真:020-82227112
