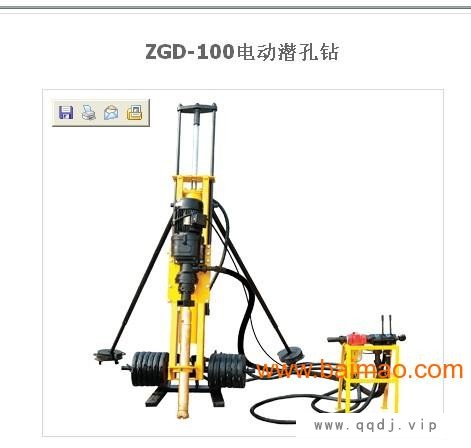

ZGD100电动潜孔钻机ZGD-70电动潜孔钻机 100型潜孔钻机

ZGD100电动潜孔钻机主要由冲击器、滑架、减速器、钻架底座、支腿、移动轮、配重块等部件组成，并配有操纵台。

四、   工作原理

     ZGD100型电动潜孔钻机分别分别以实现电动机和空气压缩机为动力、采用电动回转和启动提升、推进、冲击来实现凿岩作业。

1、        回转机构

回转机构是实现钻具回转的部件，它由电机和变速箱组成，电机与减速箱直连，通过齿轮差传动、减速、后由回转输气传递动力，通过钻杆带动冲击器旋转实现凿岩作业。

2、        推进部分

推进气缸安装在滑架上，由活塞杆带动滑板、减速器等在滑架上作上下往复运动从而实现钻杆钻具的推进和提升。

3、        操纵部件

     ZGD100型潜孔钻机在工作过程中的推进、提升和转杆等功能是通过操纵台来完成的、其中控制气阀左手把是用于控制推进部分的往复运动，有进、退、停三个位置。右手把控制冲击器的开停，有开和关两个位置。电机正反转由倒顺开关控制接触器进行
