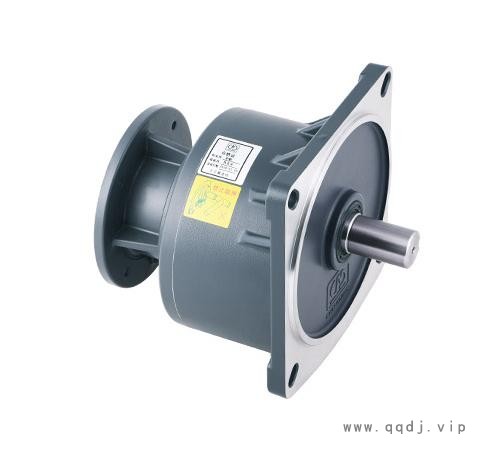

CVM 立式入力法兰齿轮减速机

产品：	浏览次数：137CVM 立式入力法兰齿轮减速机
单价：	电议
最小起订量：
供货总量：
发货地：	江苏-苏州市
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2023-03-08 11:29

详细信息

以下 CVM 立式入力法兰齿轮减速机详细信息是由发布：正名传动科技（昆山）有限公司的注册者发布者提供一、概述：正名产品符合ISO9001质量认证，CE认证，CCC认证企业，引进**技术与**设备，**制造齿轮减速电机马达,四大系列减速机,行星减速机,RV涡轮减速机,型号齐**，提供**齿轮传动方案. 二、详细说明：
产品性能
正名产品符合ISO9001质量认证，CE认证，CCC认证企业，引进**技术与**设备，**制造齿轮减速电机马达,四大系列减速机,行星减速机,RV涡轮减速机,型号齐**，提供**齿轮传动方案。

主要参数
功率：200-3700W；速比：3-200；轴径：18,22,28,32,40,50mm

选型说明

CNM 18 200 30

① ② ③ ④

① 机型代号 TYPE：CH底脚安装；CV法兰安装；CHM底脚安装入力法兰；CVM法兰安装入力法兰；CHD底脚安装入力轴；CVD法兰安装入力轴

② 轴径 SIZE: 18，22，28，32，40，50，60

③ 马力 CAPACITY：100W~3700W

④ 减速比 RATIO：3，5，10...1800

注：如有特殊需要请另行洽询！

详细介绍

一、CVM 立式入力法兰齿轮减速机产品尺寸图

二、产品表 Dimensions（mm）

马力

KW

减速比

Ratio

型号

Size(s)
A B C D E F G H I J K L N Y Z

200W

1/4HP
3-10 *18 160 110 130 50 140 120 120 9 55 16 40 12 160 6 M8

15-90 22 195 110 130 148 185 175 165 11 55 17.5 48 12 160 3 M8

100-200 28 225 110 130 170 220 205 195 12 55 23 58 13 160 3 M8

400W

1/2HP
3-10 22 195 110 130 148 185 175 165 11 55 17.5 48 12 160 3 M8

15-90 28 225 110 130 170 220 205 195 12 55 23 58 13 160 3 M8

100-200 32 255 110 130 185 255 248 225 15 55 30 65 16 160 3 M8

750W

1HP
3-25 28 250 130 165 170 220 205 195 12 82 23 58 13 200 3 M10

30-120 32 285 130 165 185 255 248 225 15 82 30 65 16 200 3 M10

125-200 40 330 130 165 230 310 291 272 15 82 36 85 21 200 5 M10

1500W

2HP
3-30 32 285 130 165 185 255 248 225 15 82 30 65 16 200 3 M10

40-100 42 330 130 165 230 310
291 272 15 82 36 85 21 200 5 M10

2200W

3HP

3-40
40 355 180 215 230 310 291 272 15 105 36 85 21 250 5 M12

45-100 50 410 180 215 280 390 372 342 18 105 51 92 25 250 5 M12

3700W

5HP
3-10 40 355 180 215 230 310 291 272 15 105 36 85 21 250 5 M12

15-60 50 410 180 215 280 390 372 342 18 105 51 92 25 250 5 M12

备注：配合IEC马达为主**ailable for IEC metric motor.

三、入力孔尺寸input Bore 四、出力轴尺寸Output Shaft

马力

KW

入力孔

Bore
键槽
Keyway

型号

Size（S)

出力轴

Shaft

键槽

Keyway

键

Key

S1F7 W1 T1 Sh6 P W T Q SPEC＇

1/4HP
Φ11 4 12.8 Φ18 30 5 20 25 5×5×27

1/2HP Φ14 5 16.3 Φ22 40 7 25 35 7×7×35

1HP Φ19 6 21.3 Φ28 45 7 31 40 7×7×40

2HP Φ24 8 21.8 Φ32 55 10 35.5 50 10×8×50

3HP Φ28 8 27.3 Φ40 65 10 43.5 60 10×8×60

4HP Φ28 8 31.3 Φ50 80 14 54 75 14×9×75

询价单

正名传动科技（昆山）有限公司

减速机,电动机,智能自动化设备,传动设备

产品性能

主要参数

选型说明

详细介绍

关于我们

信息中心

联系我们

①	机型代号 TYPE：CH底脚安装；CV法兰安装；CHM底脚安装入力法兰；CVM法兰安装入力法兰；CHD底脚安装入力轴；CVD法兰安装入力轴
②	轴径 SIZE: 18，22，28，32，40，50，60
③	马力 CAPACITY：100W~3700W
④	减速比 RATIO：3，5，10...1800

马力 KW	减速比 Ratio	型号 Size(s)	A	B	C	D	E	F	G	H	I	J	K	L	N	Y	Z
200W 1/4HP	3-10	*18	160	110	130	50	140	120	120	9	55	16	40	12	160	6	M8
	15-90	22	195	110	130	148	185	175	165	11	55	17.5	48	12	160	3	M8
	100-200	28	225	110	130	170	220	205	195	12	55	23	58	13	160	3	M8
400W 1/2HP	3-10	22	195	110	130	148	185	175	165	11	55	17.5	48	12	160	3	M8
	15-90	28	225	110	130	170	220	205	195	12	55	23	58	13	160	3	M8
	100-200	32	255	110	130	185	255	248	225	15	55	30	65	16	160	3	M8
750W 1HP	3-25	28	250	130	165	170	220	205	195	12	82	23	58	13	200	3	M10
	30-120	32	285	130	165	185	255	248	225	15	82	30	65	16	200	3	M10
	125-200	40	330	130	165	230	310	291	272	15	82	36	85	21	200	5	M10
1500W 2HP	3-30	32	285	130	165	185	255	248	225	15	82	30	65	16	200	3	M10
1500W 2HP	40-100	42	330	130	165	230	310	291	272	15	82	36	85	21	200	5	M10
2200W 3HP	3-40	40	355	180	215	230	310	291	272	15	105	36	85	21	250	5	M12
2200W 3HP	45-100	50	410	180	215	280	390	372	342	18	105	51	92	25	250	5	M12
3700W 5HP	3-10	40	355	180	215	230	310	291	272	15	105	36	85	21	250	5	M12
3700W 5HP	15-60	50	410	180	215	280	390	372	342	18	105	51	92	25	250	5	M12

马力 KW	入力孔 Bore	键槽 Keyway	型号 Size（S)	出力轴 Shaft	键槽 Keyway	键 Key
	S1F7	W1	T1	Sh6	P	W	T	Q	SPEC＇
1/4HP	Φ11	4	12.8	Φ18	30	5	20	25	5×5×27
1/2HP	Φ14	5	16.3	Φ22	40	7	25	35	7×7×35
1HP	Φ19	6	21.3	Φ28	45	7	31	40	7×7×40
2HP	Φ24	8	21.8	Φ32	55	10	35.5	50	10×8×50
3HP	Φ28	8	27.3	Φ40	65	10	43.5	60	10×8×60
4HP	Φ28	8	31.3	Φ50	80	14	54	75	14×9×75
