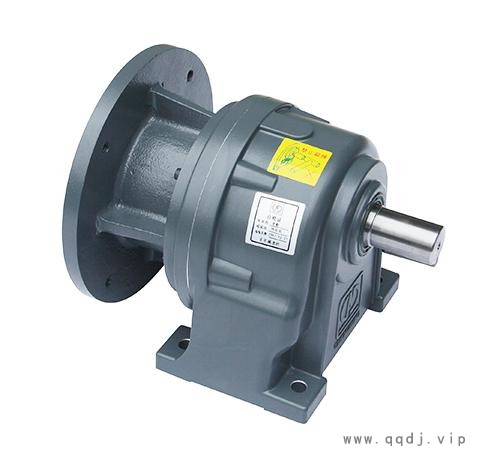

CHM 卧式入力法兰齿轮减速机

产品：	浏览次数：310CHM 卧式入力法兰齿轮减速机
单价：	电议
最小起订量：
供货总量：
发货地：	江苏-苏州市
发货期限：	自买家付款之日起天内发货
有效期至：	长期有效
最后更新：	2023-03-08 11:26

详细信息

以下 CHM 卧式入力法兰齿轮减速机详细信息是由发布：正名传动科技（昆山）有限公司的注册者发布者提供一、概述：正名产品符合ISO9001质量认证，CE认证，CCC认证企业，引进**技术与**设备，**制造齿轮减速电机马达,四大系列减速机,行星减速机,RV涡轮减速机,型号齐**，提供**齿轮传动方案. 二、详细说明：
产品性能
正名产品符合ISO9001质量认证，CE认证，CCC认证企业，引进**技术与**设备，**制造齿轮减速电机马达,四大系列减速机,行星减速机,RV涡轮减速机,型号齐**，提供**齿轮传动方案。

主要参数

功率：200-3700W；速比：3-200；轴径：18,22,28,32,40,50mm

选型说明

CHM 18 200 30

① ② ③ ④

① 机型代号 TYPE：CH底脚安装；CV法兰安装；CHM底脚安装入力法兰；CVM法兰安装入力法兰；CHD底脚安装入力轴；CVD法兰安装入力轴

② 轴径 SIZE: 18，22，28，32，40，50，60

③ 马力 CAPACITY：100W~3700W

④ 减速比 RATIO：3，5，10...1800

注：如有特殊需要请另行洽询！

详细介绍

一、CHM 卧式入力法兰齿轮减速机产品尺寸图

二、产品表 Dimensions（mm）

马力

KW

减速比

Ratio

型号

Size(s)
A B C D E F G H I J K L N X Y Z

200W

1/4HP
3-10 18 153 95 115 40 110 135 65 9 52.5 16 45 10 140 132 88.5 M8

15-90 22 188 95 115 65 130 159 90 11 52.5 18.2 56 15 140 152 97.5 M8

100-200 28 216 95 115 90 140 180 122 12 52.5 20.8 65 15 140 180 116 M8

400W

1/2HP
3-10 22 188 110 130 65 130 160 90 11 52.5 18.2 56 15 158 152 97.5 M8

15-90 28 216 110 130 90 140 180 122 12 52.5 20.8 65 15 158 180 116 M8

100-200 32 250 110 130 130 170 215 160 13 52.5 30.2 76 25 158 210 138.5 M8

750W

1HP
3-25 28 250 130 165 90 140 180 122 12 90.8 20.8 66 15 198 180 116 M10

30-120 32 288 130 165 130 170 215 160 13 90.8 30.2 76 25 198 210 138.5 M10

125-200 40 313 130 165 150 210 260 185 15 90.8 42.2 85 25 198 248 160 M10

1500W

2HP
3-30 32 288 130 165 130 170 260 160 13 90.8 30.2 76 25 198 210 138.5 M10

40-100 42 313 130 165 150 210 330 185 15 90.8 42.2 85 25 198 248 160 M10

2200W

3HP

3-40
40 320 180 215 150 210 260 185 15 95 42.2 85 25 250 248 160 M12

45-100 50 360 180 215 170 265 330 220 18 95 51.7 104 30 250 315 200 M12

3700W

5HP
3-10 40 320 180 215 150 210 260 185 15 95 42.2 85 25 250 248 160 M12

15-60 50 360 180 215 170 265 330 220 18 95 51.7 104 30 250 315 200 M12

备注：配合IEC马达为主**ailable for IEC metric motor.

三、入力孔尺寸input Bore 四、出力轴尺寸Output Shaft

马力

KW

入力孔

Bore
键槽
Keyway

型号

Size（S)

出力轴

Shaft

键槽

Keyway

键

Key

S1F7 W1 T1 Sh6 P W T Q SPEC＇

1/4HP
Φ11 4 12.8 Φ18 30 5 20 25 5×5×27

1/2HP Φ14 5 16.3 Φ22 40 7 25 35 7×7×35

1HP Φ19 6 21.3 Φ28 45 7 31 40 7×7×40

2HP Φ24 8 21.8 Φ32 55 10 35.5 50 10×8×50

3HP Φ28 8 27.3 Φ40 65 10 43.5 60 10×8×60

4HP Φ28 8 31.3 Φ50 80 14 54 75 14×9×75
