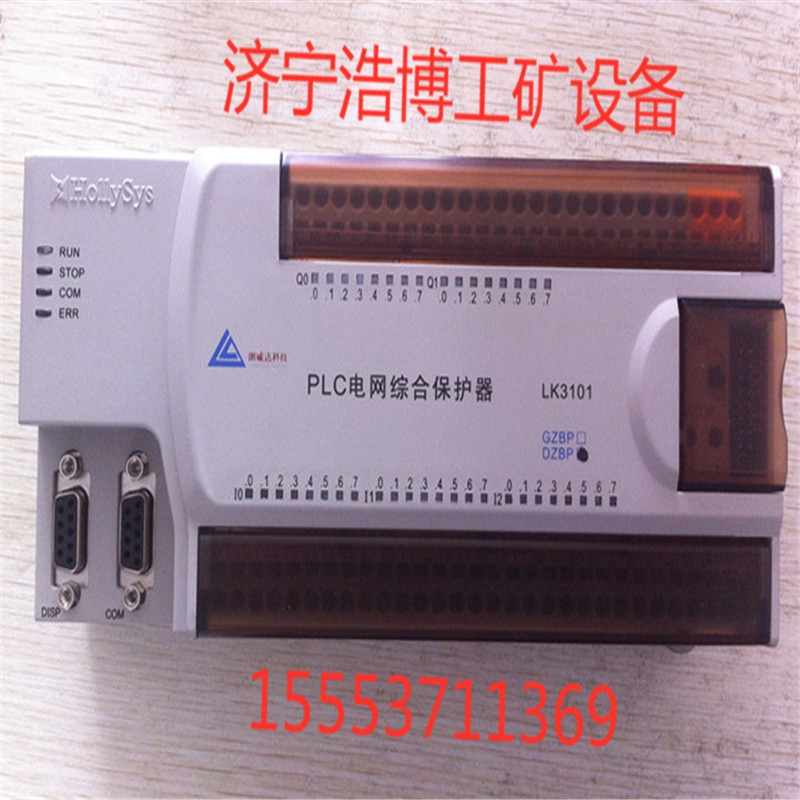

DZBP-Y低压电网综合保护器
1、对馈电开关负载侧出现的短路故障,进行定时限速断保护。
2、对馈电开关负载侧出现的持续过载,实施反时限保护并报警。
3、对馈电开关负载侧出现的断续过载,进行能量释放和积累运算,实施反时 限保护。过载时报警。
4 、 漏 电 闭 锁 保 护 : 对 馈 电 开 关 负 载 侧 负 载 绝 缘 电 阻 低 于 100K Ω +20%(3300V)、40KΩ+20%(1140V)、22KΩ+20%(660V)、7KΩ+20%(380V)时均能可靠地实现漏电闭锁功能。
5、漏电保护:保护器打在总开关的位置时,如果主线路发生漏电现象或者是分支线路漏电时间过长,总开关会在设定时间内跳闸。漏电保护动作值分别为:50KΩ(针对 3300V) 、 20KΩ(针对 1140V) 、 11KΩ(针对 660V) 和 3.5KΩ(针对 380V) 。
6、选择性漏电保护:保护器打在分开关的位置时的如果本支路发生漏电现象,
则本支路开关会跳闸,而其他支路开关和总开关均不会跳闸。选择性漏电
保护动作值:5 KΩ~20KΩ(针对 1140V)、5 KΩ~13KΩ(针对 660V)和 3
KΩ~7KΩ(针对 380V)。
7、对进线电压不足于设定的欠压值时采取保护。
8、汉字显示当前电网电压及负载电流值,保护动作原因。
9、跳闸原因长期记忆(可反复查阅),有前 20 次故障跳闸原因的详细记录。
10、能记录累计分合闸次数,累记用电量,累计工作时间。
11、具备模拟故障试验自检功能,确保自身不带故障运行。
12、电子表功能,能精确定位下班时间。
13、风电闭锁功能。
14、相平衡保护:可对三相负载的三相进行检缺相保护,可选择打开和关闭。
15、二级密码功能,防止无关人员操作,密码功能可设打开和关闭。
