PST693U技术说明天津微机综保PST692U装置信息代码表PST692U变压器后备保护装置本装置按侧配置，对于三卷变压器分别装设高压侧后备保护，中压侧后备保护，低压侧后备保护。三套后备保护功能完全相同，按不同侧配置相应功能。每一侧的保护采各自侧的电压，因此本侧保护可判断本侧复合电压元件是否动作，而其他侧的复合电压元件是否动作需要靠开关量输入判断。
PST693U技术说明天津微机综保PST692U装置信息代码表
阿克苏PST692U柳州PST692U邢台国电南自PST693U比率差动保护
PST641UX变压器差动保护测控装置交流模件包括电压输入和电流输入两个部分，不同型号的装置其电压和电流输入元件的数目不同。电压输入元件由电压变换器构成，额定输入均为 100V。
佛山国电南自PST692U阿拉善国电南自PST692U变压器后备保护装置株洲国电南自PSP691U事故遥信
PST693U技术说明天津微机综保PST692U装置信息代码表

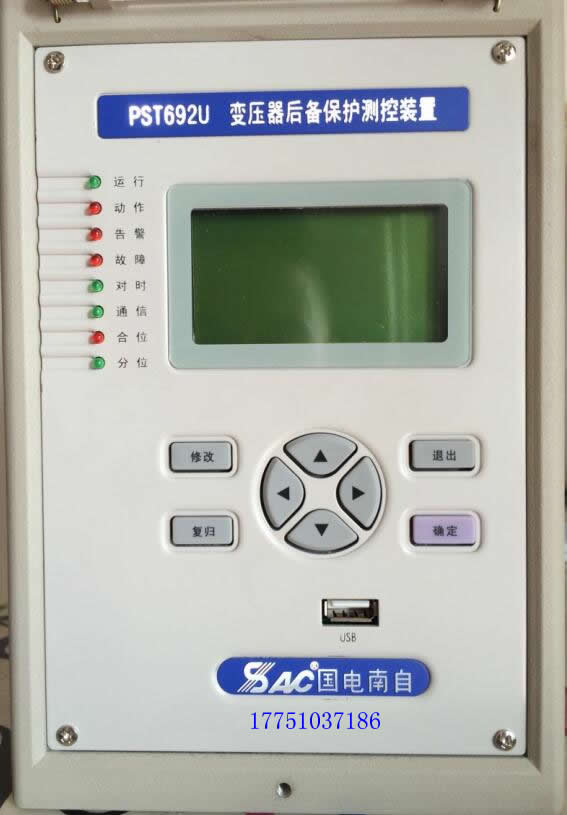

PST692U变压器后备保护装置功能
复合电压闭锁（方向）过流保护
零序电流保护
间隙零序电流保护
零序电压保护
过负荷保护
启动通风
闭锁有载调压
I，U，P，Q，Cosφ，有功电度，无功电度，14 路开关量采集
GPS 对时（分脉冲，秒脉冲或 IRIG-B 方式）
PST692U变压器后备保护装置原理说明
2.1 复合电压闭锁（方向）过流保护
本保护反应相间短路故障，作为变压器和相邻元件的后备保护。共设有三段复合电压闭锁过流保护，其中Ⅰ、Ⅱ段可带方向，各设三个时限，Ⅲ段不带方向，设两个时限。各段设有可投退的软压板。
a) 复合电压元件：
如变压器有高、中、低三侧，装设高、中、低三个后备保护。每一侧的保护采各自侧的电压，因此本侧保护可判断本侧复合电压元件是否动作，而其他侧的复合电压元件是否动作需要靠开关量输入判断。
高压侧后备保护将高压侧复压元件动作情况通过接点传递给中压侧和低压侧的后备保护；中压侧后备保护将中压侧复压元件动作情况通过接点传递给高压侧和低压侧的后备保护；低压侧后备保护将低压侧复压元件动作情况通过接点传递给高压侧和中压侧的后备保护。
本侧复合电压元件动作判据：三个线电压中的值小于低电压定值，或者负序电压大于负压定值，复合电压元件动作。考虑变压器空载合闸或变压器某侧退出运行，复合电压元件因母线无压会始终动作，装置增设了开关位置辅助判据，在本侧开关合位时，复压元件才能动作。
b) 方向元件：
TA 的正极性端在母线侧，电流正方向认为是自母线流向变压器。
PST693U技术说明天津微机综保PST692U装置信息代码表
黄南PST692U变压器后备保护装置南阳国电南自PST692U变压器后备保护装置宝鸡国电南自PSV692U PT485通讯
国电南自PSM641UX电动机保护测控装置打印接口装置可通过配置以太网打印服务器接打印机，打印定值、动作报告，录波数据等。
迪庆PST692U变压器后备保护甘南PST692U变压器后备保护九江国电南自PSP641UX测量监控
PST693U技术说明天津微机综保PST692U装置信息代码表
Ia 与 Ubc 组成 A 相方向元件，Ib 与 Uca 组成 B 相方向元件，Ic 与 Uab 组成 C 相方向元件。当方向元件中的电流相对于电压角度在－45°～＋135°范围内时，为正方向，方向指向变压器；反之，则为反方向，方向指向母线。方向元件带有记忆功能以消除近端三相短路时方向元件的死区。
