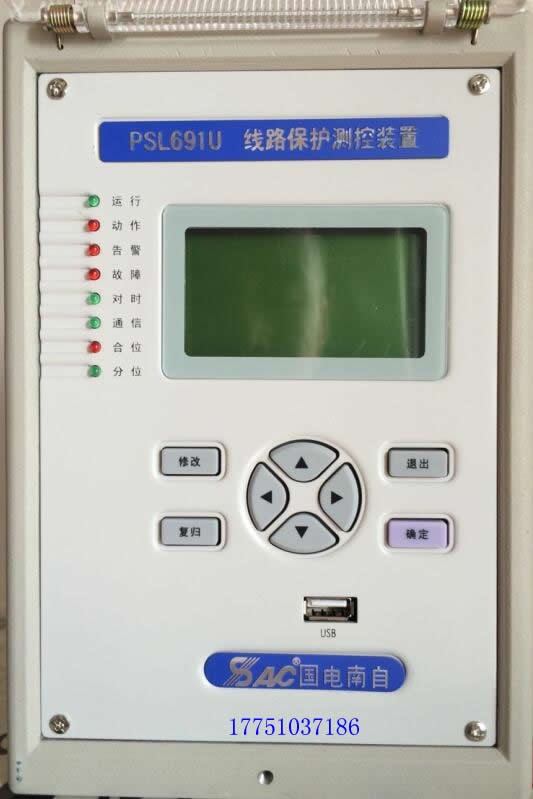

PSL691US技术说明安顺国电南自PST691UF变压器非电量保护装置闭锁条件PSL691U线路保护测控装置品牌国电南自咨询17751037186，功能配置：三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量。适用范围35kV 及以下电压等级的线路，当一次系统中性点不接地或经消弧线圈接地，可由本装置和主站共同完成小电流接地选线功能。当系统频率低于定值，经延时，装置跳闸。当任一相电流大于定值，经延时，装置发告警信号。
PSL691US技术说明安顺国电南自PST691UF变压器非电量保护装置闭锁条件
国电南自PSR691U武汉PSL691U线路保护测控装置批发_漳州国电南自PSL691U迪庆pst641ux事故遥信国电南自PS 640UX系列保护装置643ux

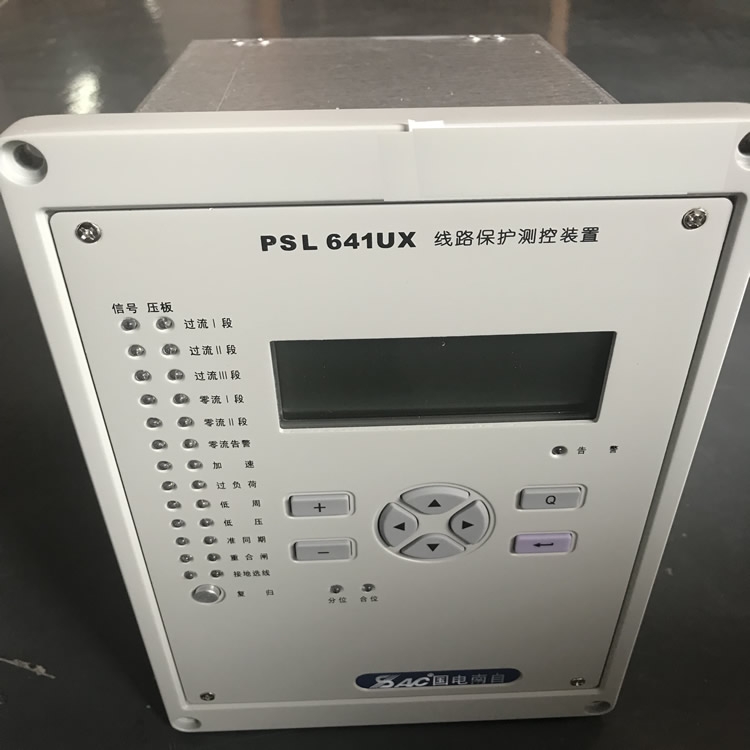

PSL641UX线路保护测控装置装置告警信号分为本地告警及中央告警信号两种方式。如 CPU 自检时发现装置有严重异常情况，则立即驱动继电器切断 CPU 模件的 24V 跳闸电源，在点亮装置面板上本地告警信号灯的同时，输出一付触点至中央信号，这种情况称为本地告警。此时装置保护功能实际已经退出运行，所以必须尽快安排检修，彻底检查装置！
国电南自PSM691U郴州国电南自PSL691U线路保护测控装置型号参数甘肃PSL691U线路保护测控装置开封pst645ux测控功能国电南自PS 640UX系列保护装置643ux
| 装置型号 | 功能配置 | 适用范围 |
|
PSL 691U 线路保护测控装置 | 三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量 |
35kV 及以下电压等级的线路 |
| PSL 691US 线路保护测控装置 | 三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 后加速保护 / 4-20Ma 输出 / 测量 |
厂用电进线，母联开关 |
| PST 691U 变压器差动保护装置 | 差动保护 / 差动速断保护 / 差流越限告警 / TA 断线判别 |
110kV 及以下电压等级容量为 6300kVA 及以上的变压器 |
| PST 691UF 变压器非电量保护装置 |
变压器非电量保护 / 独立的操作回路 |
|
|
PST 692U 变压器后备保护测控装置 | 复合电压闭锁(方向)过流保护 / 零序电流保护/ 间隙零序电流保护 / 零序电压保护 / 过负荷保护 / 启动通风 / 闭锁有载调压 / 测量 |
|
|
PST 693U 变压器保护测控装置 | 三段式复合电压过流保护 / 反时限过流保护 / 两段定时限负序过流保护 / 高压侧定时限零序过流保护 / 低压侧定时限零序过流保护 / 低压侧反时限零序过流保护 / 过负荷保护 / 过电压保护 / 低电压保护 / 非电量保护 / FC 闭锁 / 4-20mA 输出 / 测量 |
2000kVA 以下的厂用变，所用变，接地变 |
|
PSC 691U 电容器保护测控装置 | 电流速断保护 / 过流保护 / 过电压保护 / 低电压保护 / 零序过流保护 / 不平衡电流保护 / 不平衡电压保护 / 差电压保护 / 差电流保护 / 测量 |
并联电容器组 |
| PSR 691U 电抗器(电缆)差动保护装置 | 差动保护 / 差动速断保护 / 三段式复合电压过流保护 / 零序过流保护 / 过负荷保护 / 测量 |
串联电抗器，电缆线路 |
| PSP 691U 备用电源自投装置 | 母联备自投 / 进线备自投 / 变压器备自投 / 厂用电源自投 |
备用电源自投 |
| PSV 691U PT 保护测控装置 |
二段式低电压保护 / 母线绝缘检测 / 测量 |
35kV 及以下 PT 柜 |
| PSV 692U PT 并列装置 |
PT 并列 |
单母分段 |
| PSV 693U PT 并列装置 |
PT 并列 / 二段式低电压保护 |
单母分段 |
| PSM 691U 电动机差动综合保护装置 |
差动保护 + 综合保护 + 测量 | 2000kW 及以上异步电动机 |
I，U，P，Q，Cosφ，有功电度，无功电度，14 路开关量采集
GPS 对时（分脉冲，秒脉冲或 IRIG-B 方式）
2.8 低压减载
当三个线电压均低于定值，经延时，装置跳闸。
以下任一条件成立，将闭锁低压减载功能：
a) 任一个线电压<30V
b) ΔU/Δt >电压变化率闭锁定值，ΔU/Δt 为每秒任一线电压变化值。当线电压低于定值时，
电压变化率保持。当线电压大于定值时，电压变化率实时更新。
c) 三相电流均<0.1In
d) 开关在跳位
e) PT 断线
f) 负序电压大于 5V
2.10 PT 断线告警
装置采用两种方法识别 PT 断线。
方法一：当三个线电压中与之差大于 30V，延时 3S，发 PT 断线信号；当三个线电压中与之差小于 30V，且 Uab 大于 80V，PT 断线信号返回。
方法二：电压突变同时电流不突变，认为 PT 断线，发 PT 断线信号。
电压突变：100mS 内三个线电压中任一个由大于 90V 变为小于 60V。
电流不突变：Ia，Ic 均大于 0.2A，且变化小于 0.1A。
三个线电压都大于 90V，PT 断线信号返回。
PSL691US技术说明安顺国电南自PST691UF变压器非电量保护装置闭锁条件
国电南自PSP691U石家庄PSL691U线路保护485通讯长沙PSL691U线路保护广元psc641ux技术咨询_国电南自PS 640UX系列保护装置643ux
国电南自PST645UX变压器保护测控装置基于国电南自自主研发的EDP保护平台，采用了多项创新技术，集保护、控制、测量、通信和监视功能于一体，资源丰富配置完善、运行维护灵活方便、稳定可靠性高，整体技术性能指标处于国内水平，为工业电力系统的、稳定、经济运行提供了坚实的基础。
