铁岭PST691U技术说明铁岭国电南自PSL691US线路保护测控装置订货参数PSL691U线路保护测控装置，适用范围35kV及以下电压等级的线路。功能配置：三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合
闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量
铁岭PST691U技术说明铁岭国电南自PSL691US线路保护测控装置订货参数
国电南自pst645ux泉州国电南自PSL691U型号参数临夏国电南自PSL691U线路保护山南PSL691US技术咨询国电南自PS 640UX系列保护装置643ux

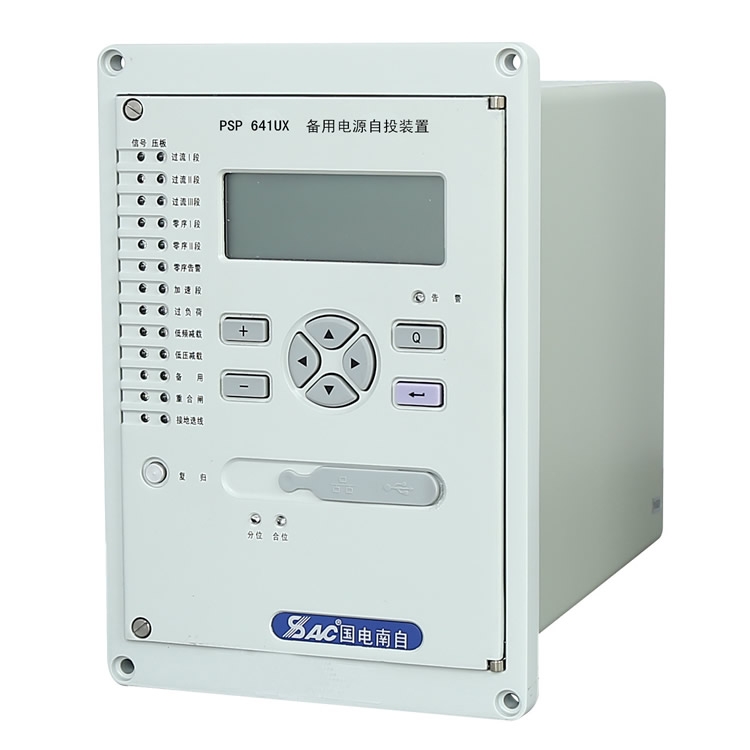

国电南自PSP641UX备用电源自投装置运行状态有效值：实时显示各模拟量通道的有效值和相角；开入量：实时显示各开入量状态；测量值：实时显示各测量量的大小；电度量：保留；计算量：实时显示与保护相关的模拟量或中间量。
国电南自psc641ux海西国电南自PSL691U线路保护遥信采集曲靖PSL691U宜宾pst641ux比率差动保护国电南自PS 640UX系列保护装置643ux
PS690U系列

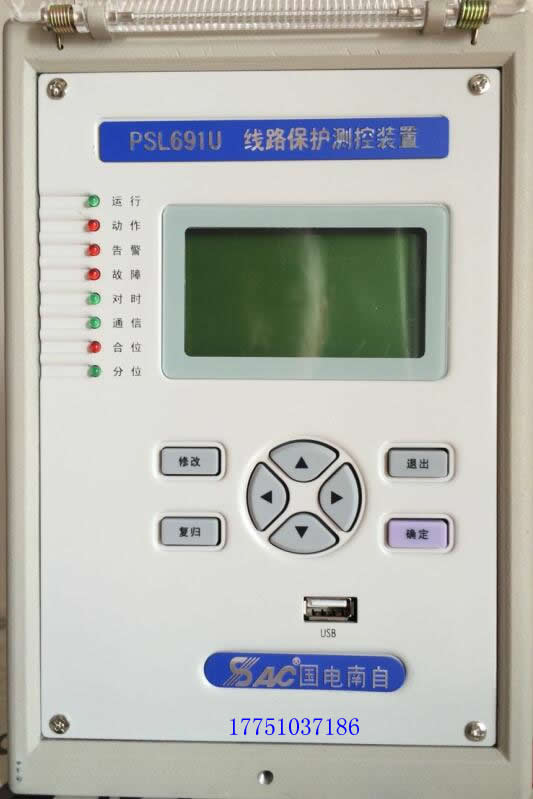

PSL691U线路保护测控装置
PSL691US线路保护测控装置
PST691U变压器差动保护装置
PST691UF变压器非电量保护装置
PST692U变压器后备保护测控装置
PST693U变压器保护测控装置
PSC691U电容器保护测控装置
PSR691U电抗器(电缆)差动保护装置
PSP691U备用电源自投装置
PSV691UPT保护测控装置
PSV692UPT并列装置
PSV693UPT并列装置
PSM691U电动机差动综合保护装置
PSM692U电动机综合保护测控装置
PSM693U同步电动机差动综合保护装置
PSM694U同步电动机综合保护装置
PSM695U电动机差动保护装置
2PSL691U线路保护测控装置 原理说明
2.1 三段式过流保护
当任一相电流大于定值，经延时，装置跳闸。
三段过流保护均可由控制字独立选择投入或退出，是否需要经复合电压启动，是否带方向。
当选择经复合电压启动时：A 相电流经 Uab、Uca 或负序电压启动，B 相电流经 Uab、Ubc 或负序电压启动，C 相电流经 Ubc、Uca 或负序电压启动。
当选择带方向时：Ia 与 Ubc 组成 A 相方向元件，Ib 与 Uca 组成 B 相方向元件，Ic 与 Uab 组成 C 相方向元件。当电流相对与电压的相角为（－30°～＋90°）时，为正方向。方向元件带有记忆功能以消除近端三相短路时方向元件的死区。
当装置检测出母线 PT 断线时，装置自动将经复压启动或带方向的过流保护退出，对于没有经复合电压启动和未带方向的纯过流保护不受 PT 断线影响。
2.2 三段式零序过流保护（可带方向）
当一次系统采用小电阻接地方式时，如 3I 0 大于定值，经延时，零序 I 段和 II 段跳闸，零序Ⅲ段可经控制字选择跳闸或告警。
如考虑带方向，则成为三段零序方向过流保护。
当 3U 0 相对与 3I 0 相角为（－75°～－195°）时，认为是正方向。
零序电压 3U 0 由保护自产，即 3U 0 ＝Ua+Ub+Uc。当 3U 0 <2V 时，自动闭锁零序方向过流保护。零序电流 3I 0 由保护自产，取三相保护电流之和，即 3I 0 ＝Ia+Ib+Ic。
当装置检测出母线 PT 断线时，装置自动闭锁零序方向过流保护。对于未带方向的零序流保护不受PT 断线影响。
铁岭PST691U技术说明铁岭国电南自PSL691US线路保护测控装置订货参数
国电南自PSV691U揭阳PSL691U线路保护各地直邮金华PSL691U郴州pst645ux说明书国电南自PS 640UX系列保护装置643ux
PST641UX变压器差动保护测控装置打印接口装置可通过配置以太网打印服务器接打印机，打印定值、动作报告，录波数据等。
国电南自pst648ux湘潭PSL691U电量保护菏泽PSL691U线路保护测控装置唐山psc641ux测量监控国电南自PS 640UX系列保护装置643ux
