PSM642UX技术说明西安国电南自PSL691USDIO模件PSL691U线路保护测控装置，适用范围35kV及以下电压等级的线路。功能配置：三段式过流保护(可经复合电压启动,可带方向) / 三段式零序过流保护(可带方向) / 过负荷保护 / 重合
闸 / 检同期手合 / 合闸加速保护 / 低周减载 / 低压减载 / 小电流接地选线 / 测量
PSM642UX技术说明西安国电南自PSL691USDIO模件
国电南自psv641ux淮南PSL691U咨询选购晋城PSL691U线路保护晋中PST691U各地直邮国电南自PS 640UX系列保护装置643ux
国电南自PSP641UX备用电源自投装置通信与规约a） 通信方式装置标准配置具有 2 个与自动化系统通信的 100base-T 标准以太网接口，装置可接入单网系统或双网系统运行。单以太网运行默认采用 A 网口接入，双以太网运行则 A、B 网口同时接入。在菜单“运行设置HMI 设置”下设置相应通信端口地址。通信介质建议均采用以太网用屏蔽双绞五类线 STP5。当装置以太网通信接入自动化系统时，多台装置依靠接入集线器（HUB）相对集中，与自动化系统主站连接。如果不是采用交换式集线器，接入的装置数量不要超过该集线器可接入数量的 2/3，以保证装置上送信息的实时性。
国电南自psm641ux枣庄国电南自PSL691U销售马鞍山国电南自PSL691U线路保护测控装置台中psl641ux定制国电南自PS 640UX系列保护装置643ux
PS690U系列

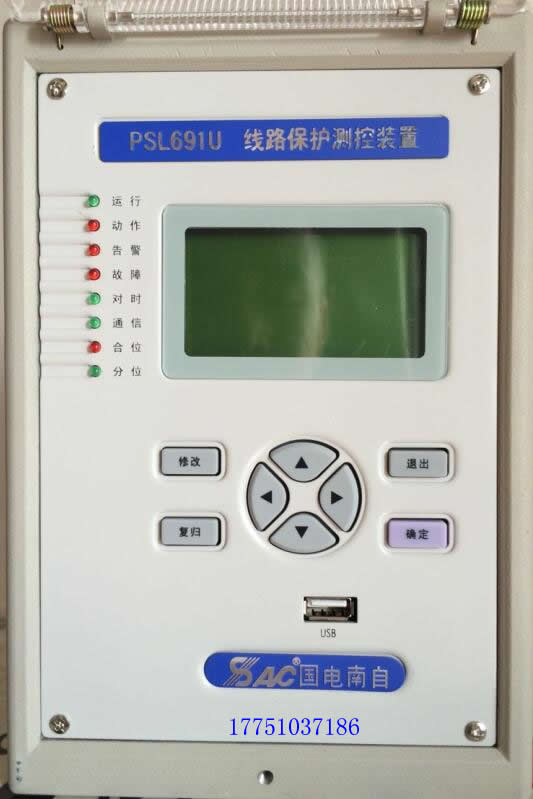

PSL691U线路保护测控装置
PSL691US线路保护测控装置
PST691U变压器差动保护装置
PST691UF变压器非电量保护装置
PST692U变压器后备保护测控装置
PST693U变压器保护测控装置
PSC691U电容器保护测控装置
PSR691U电抗器(电缆)差动保护装置
PSP691U备用电源自投装置
PSV691UPT保护测控装置
PSV692UPT并列装置
PSV693UPT并列装置
PSM691U电动机差动综合保护装置
PSM692U电动机综合保护测控装置
PSM693U同步电动机差动综合保护装置
PSM694U同步电动机综合保护装置
PSM695U电动机差动保护装置
2PSL691U线路保护测控装置 原理说明
2.1 三段式过流保护
当任一相电流大于定值，经延时，装置跳闸。
三段过流保护均可由控制字独立选择投入或退出，是否需要经复合电压启动，是否带方向。
当选择经复合电压启动时：A 相电流经 Uab、Uca 或负序电压启动，B 相电流经 Uab、Ubc 或负序电压启动，C 相电流经 Ubc、Uca 或负序电压启动。
当选择带方向时：Ia 与 Ubc 组成 A 相方向元件，Ib 与 Uca 组成 B 相方向元件，Ic 与 Uab 组成 C 相方向元件。当电流相对与电压的相角为（－30°～＋90°）时，为正方向。方向元件带有记忆功能以消除近端三相短路时方向元件的死区。
当装置检测出母线 PT 断线时，装置自动将经复压启动或带方向的过流保护退出，对于没有经复合电压启动和未带方向的纯过流保护不受 PT 断线影响。
2.2 三段式零序过流保护（可带方向）
当一次系统采用小电阻接地方式时，如 3I 0 大于定值，经延时，零序 I 段和 II 段跳闸，零序Ⅲ段可经控制字选择跳闸或告警。
如考虑带方向，则成为三段零序方向过流保护。
当 3U 0 相对与 3I 0 相角为（－75°～－195°）时，认为是正方向。
零序电压 3U 0 由保护自产，即 3U 0 ＝Ua+Ub+Uc。当 3U 0 <2V 时，自动闭锁零序方向过流保护。零序电流 3I 0 由保护自产，取三相保护电流之和，即 3I 0 ＝Ia+Ib+Ic。
当装置检测出母线 PT 断线时，装置自动闭锁零序方向过流保护。对于未带方向的零序流保护不受PT 断线影响。
PSM642UX技术说明西安国电南自PSL691USDIO模件
国电南自PSV692U嘉兴国电南自PSL691U线路保护测控装置技术咨询香港国电南自PSL691U线路保护测控装置揭阳PSV691U供应_国电南自PS 640UX系列保护装置643ux
定值修改：修改选定定值区中的整定值；定值打印：选择的定值区与的定值页进行打印；定值删除：删除特定定值区的相应文件。
国电南自PSM694U金昌国电南自PSL691U保护批发 阜新国电南自PSL691U台州PSL691US销售国电南自PS 640UX系列保护装置643ux
