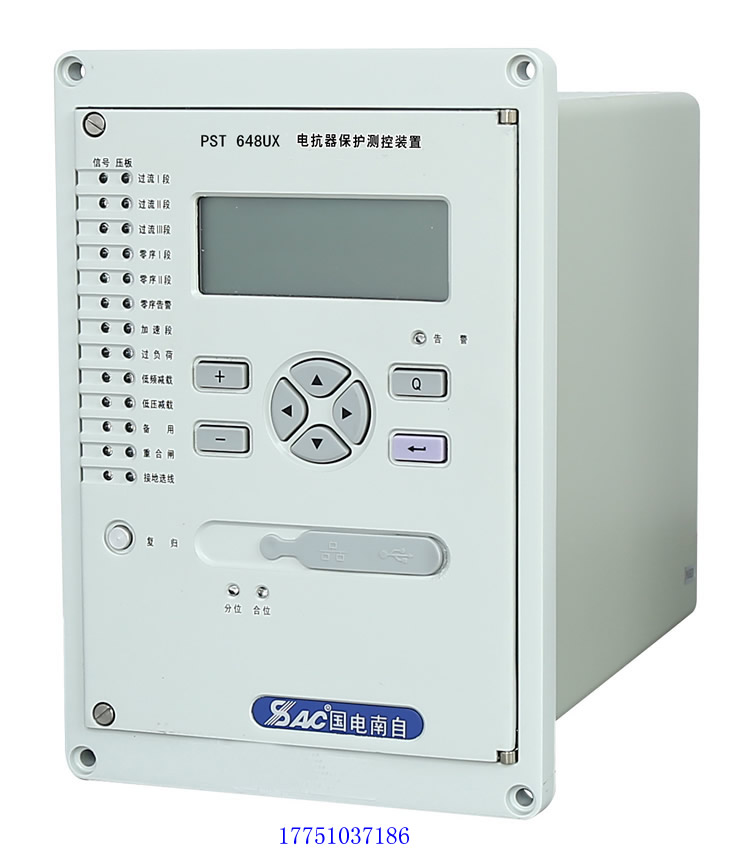

PST648UX吕梁PSC641UX电容器保护测控装置外观介绍现货供应PST648UX，国电南自PST648UX电抗器保护测控装置常规参数DC220V、5A、单以太网(电)+双485 、15路采样、无DIO、直流操作回路、自适应、50hz、中文。
PST648UX电抗器保护测控装置保护功能-----技术详情请沟通确认品牌国电南自，电抗器保护PST648UX测控装置提供差动保护、后备保护以及非电量保护功能，适用于 110KV 以下电压等级的电抗器。
差动速断保护
比率差动保护
ＴＡ断线判别
两断式过流
过负荷
4路费电量保护
PST648UX电抗器保护测控装置测控功能
电流、电压、功率、功率因数等测量量
14路外部开关量输入遥信采集(可扩展)
断路器位置、手动分闸及事故遥信
正常断路器遥控分合
GPS对时输入(PST648UX电抗器保护测控装置)
备注：开入电流可拓展至20路
PST648UX电抗器保护测控装置通信功能
提供2路工业以太网通信接口或2路RS-485通信接口
支持IEC 60870-5- 103、MODBUS、IEC 61850等通信协议
备注：以太网和RS485需订货时注明，IEC 61850为选配。
其中关于PST648UX电抗器保护测控装置的差动速断、比率差动原件、TA断线说明
2.1 差动速断
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在电抗器差动区发生严重故障情况下快速切除电抗器。
2.2 比率差动元件
采用常规比率差动原理，其动作方程如下：
Id＞ Icd （Ir ＜ 0.9Ie） Id- Icd ＞ Kcd ?(Ir-0.9Ie ) (Ir ≥ 0.9Ie)
同时满足上述两个方程时，比率差动元件动作。其中，Id 为差动电流，Ir 为制动电流，Kcd 为比率制动系数，Icd 为差动电流门槛定值，Ie 为电抗器二次额定电流。差动电流门槛判据不宜过小，建议取 Icd＝(0.4～0.8) Ie。电抗器比率制动系数 Kcd 建议取值范围为 0.3～0.7，误差范围为±5%或误差
0.05。
2.3 TA 断线
当任一相差流大于差动启动电流,瞬时 TA 断线判别在满足下列任何一个条件时，将不进行 TA 断线判别：
1)启动前某侧相电流小于该侧额定电流的 20％，则不判该侧；
2)启动后相电流值大于该侧额定电流的 120％；?
3)启动后任一侧电流比启动前增加。
在上述三个条件均不满足的情况下，如某一侧同时满足以下条件并经 9s 延时，则判为 TA 断线：
1)只有一相电流为零；
2)其余两相电流与启动前电流相等。
瞬时 TA 断线可通过控制字设置为发告警信号的同时是否闭锁差动保护。
当差流大于 15％的差动启动电流，经判别超过 10s 后，发出告警信号并报告差流越限，但不闭锁差动保护。这一功能可兼作保护装置交流采样回路的监视功能。
直邮PST648UX电抗器保护测控装置丽水国电南自PST648UX西宁电抗器保护psm641uX销售
国电南自PSP641UX备用电源自投装置运行状态有效值：实时显示各模拟量通道的有效值和相角；开入量：实时显示各开入量状态；测量值：实时显示各测量量的大小；电度量：保留；计算量：实时显示与保护相关的模拟量或中间量。
供应国电南自PST648UX电抗器保护测控装置朝阳电抗器保护测控装置商洛PST648UXPSL691U标准产品
PST648UX吕梁PSC641UX电容器保护测控装置外观介绍
