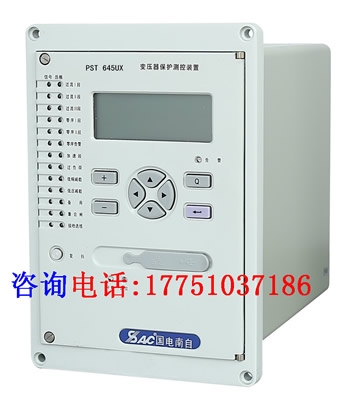

PST645UX上饶PSM642UX电动机保护测控装置系统异常信息表，PST645UX常规参数：变压器保护测控装置DC220V、5A、单以太网(电)+双485 、15路采样、无DIO、直流操作回路、自适应、50hz、中文。适用于所用变压器/接地变压器/厂用变压器保护）
保护功能配置-技术详情请沟通确认 关于PST645UX变压器保护测控装置保护功能及原理
| 序号 | 保护功能 | 备注 |
| 1 | 三段式复合电压闭锁过流保护 | III 段可设置为反时限 |
| 2 | 高压侧三段式零序过流保护 | III 段告警/跳闸可选 |
| 3 | 低压侧三段零序过流保护 | III 段可设置为反时限 |
| 4 | 过负荷保护 | 告警或跳闸可选 |
| 5 | 零序过压保护 | 告警或跳闸可选 |
| 6 | 低电压保护 |
|
| 7 | 手合加速保护 |
|
| 8 | 4 路非电量保护 | 告警或跳闸可选 |
1.7 非电量保护密码技术咨询17751037186。PST645UX变压器保护测控装置
装置提供四路非电量保护开入，可由软压板选择跳闸或告警。当软压板投入时，非电量动作于跳闸；当软压板退出时，非电量只发信号。
为灵活起见，装置面板的信号灯仅示以非电量 1、非电量 2、非电量 3、非电量 4 共四种信号。各非电量的具体意义，应根据各工程的具体端子接入情况而定。一般情况下，默认非电量 1 为重瓦斯输入端，非电量 2 为轻瓦斯输入端，非电量 3 为压力释放输入端，非电量 4 为油温高输入端。
1.7 跳闸逻辑矩阵
本装置各保护跳闸逻辑采用定值整定方式，各保护元件动作后由出口跳闸密码设置出口组，其中 X3:3-4 为备用遥控点，X3:13-14 为手跳开出，不参与跳闸矩阵整定。跳闸密码为 16 位二进制码，其整定范围为 0000～FFFFH。当保护元件动作后，其跳闸密码的某位设置为 1 时，则跳相应出口，为 0 时相应出口不动作。
常州PST645UX变压器保护马鞍山变压器保护测控装置北京国电南自PST645UX变压器保护测控装置绥化国电南自PST645UX变压器保护测控装置线路保护测控装置PST691UF事故遥信
黄山变压器保护测控装置成都PST645UX临沂国电南自变压器保护泰安国电南自变压器保护线路保护测控装置PST691UF型号参数
PST645UX上饶PSM642UX电动机保护测控装置系统异常信息表
国电南自PST648UX电抗器保护测控装置中央告警信号主要是反应装置所对应一次设备的异常运行工况（比如 TV 断线），用于提醒运行人员，称之为呼唤。装置此种情况下点亮装置面板上本地告警信号灯的同时，输出一付触点至中央信号， 但是不切断 24V 电源。由该继电器的接点分别给出当地及中央信号。
