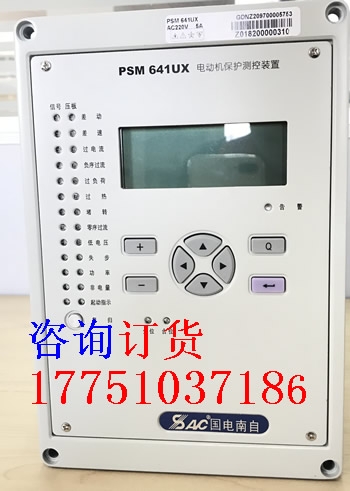

PSV641UX秦皇岛PSC641UX电容器保护测控装置电压测控功能,PSM641UX电动机保护测控装置具有瞬时 CT 断线闭锁或告警功能及差流越限告警功能。可应用于各种传统的接触器或断路器控制的 3-10kV交流高压大、中型电动机。是对电动机的相间故障、接地故障以及不正常运行提供保护，同时集成了各种测量和控制功能的多功能成套装置。
PSM641UX电动机保护测控装置保护功能：-技术详情请沟通确认
电流平衡式差动
磁平衡式差动
二段式过流保护
二段式零序过流保护
二段式负序电流保护
过热保护
过负荷保护
低电压、过电压保护
零序电压保护
长起动、堵转保护
F-C 闭锁功能
3 路非电量保护
低频率保护
低功率、逆功率保护
TV断线判别
PSM641UX电动机保护测控装置测控功能配置
序号 测控功能 备注
1 电流、电压、功率、功率因数等测量量
2 2路 4-20mA 电流环输出 可选装
3 14 路外部开关量输入遥信采集
4 断路器位置、手动分闸及事故遥信
5 断路器遥控分合
6 GPS 对时
其中关于PSM641UX电动机保护测控装置的
2.2.3 CT 断线
具有瞬时 CT 断线闭锁或告警功能及差流越限告警功能。
比率差动启动后，将进行瞬时 CT 断线的检测，判断差流是不是由于断线引起。如判为 CT 断线，
则发出告警信号，报告 CT 断线；通过调整控制字 KG2.13 可以决定是否闭锁差动保护；如比率差动保护
功能退出，则瞬时 CT 断线功能将自动退出检测。
1. 瞬时 CT 断线判别在满足下列任何一个条件时，将不进行 CT 断线判别：
1） 启动前某侧相电流小于该侧额定电流的 20％，则不判该侧；
2） 启动后相电流值大于该侧额定电流的 120％；
3） 启动后任一侧电流比启动前增加。
2. 在上述三个条件均不满足的情况下，如某一侧同时满足以下条件，则判为 CT 断线：
1) 一相或两相电流为零；
2) 其余相电流和启动前相等。
3. 如差流大于 50％的差动定值，经判别超过 10s 后，发出告警信号。并报告差流越限，但不闭
锁差动保护。这一功能可以兼作保护装置交流采样回路的监视功能。
2.2.4 二次谐波制动
装置配有二次谐波制动判据，可通过设置相关控制字投入或退出。
2 为各相差动电流中的二次谐波， I d 为对应的同一相差动电流，
K xb 为二次谐波制动系数。三
相差动电流中只要任一相满足上述条件，均闭锁三相比率差动保护。 K
xb 一般取为 10％～20％之间， 装
置默认设置为 0.15，误差范围为±5%或误差 0.05。
国电南自PSC641UX电容器保护测控装置运行状态有效值：实时显示各模拟量通道的有效值和相角；开入量：实时显示各开入量状态；测量值：实时显示各测量量的大小；电度量：保留；计算量：实时显示与保护相关的模拟量或中间量。
