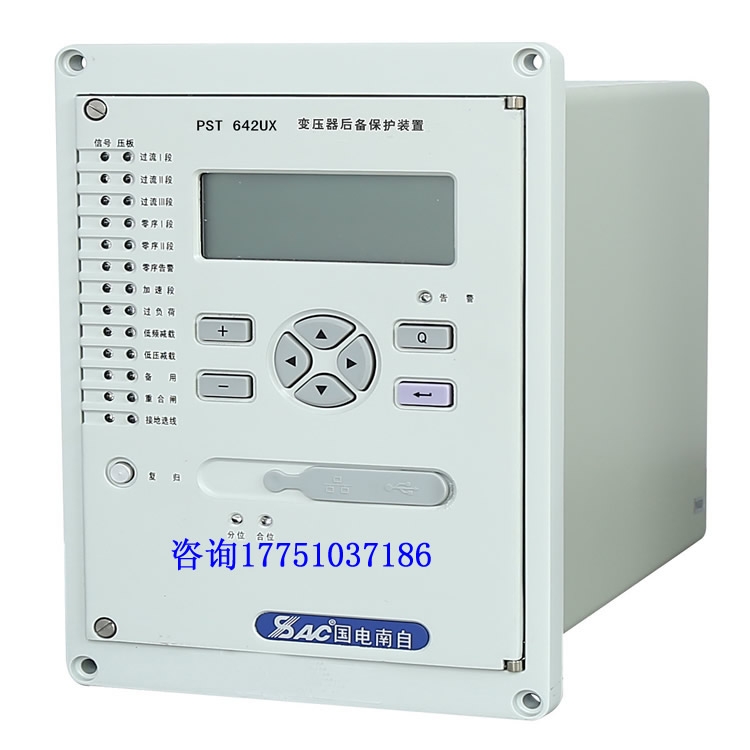

PST642UX肇庆PSP641UX备用电源自投装置定值管理国电南自PST642UX变压器保护测控装置属于PS640UX系列产品的一种。PST642UX变压器保护测控装置，国电南自微机综保电流1A或5A，电压220V、110V或交流220V、110V,通讯接口两种订货二选一，分别是双以太网或单以太网＋双485通讯接口。PST642UX变压器保护测控装置常规参数DC220V、5A、单以太网(电)+双485 、15路采样、8I60SS、直流操作回路、自适应、50hz、中文。
包头国电南自变压器保护测控装置绥化国电南自变压器保护连云港变压器保护测控装置福建PSM691U铜仁国电南自PST642UX测控功能
PS640UX系列产品包括下列装置：
1.3.1 线路保护测控装置
PSL641UX线路保护测控装置，过流保护为主保护，适用于输电或配电线路的保护及测控。
1.3.2 变压器保护测控装置
a) PST641UX变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；
b) PST642UX变压器保护测控装置，适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的后备保护；
c) PST645UX变压器保护测控装置，过流保护为主保护，适用于所用变/接地变压器/厂用变。
1.3.3 电容器保护测控装置
PSC641UX电容器保护测控装置，适用于变电所内并联电容器组保护及测控，配置差压（或差流）、不平衡电压（或电流）输入。
1.3.4 电抗器保护测控装置
PST648UX电抗器保护测控装置，适用于 35kV 及以下电压等级串并联电抗器保护及测控。
1.3.5 备用电源自投装置
PSP641UX备用电源自投装置，装置具备 7 种典型接线方式备投，适用于不同电压等级各种接线方式的备用电源自投。
1.3.6 电动机保护测控装置
a) PSM641UX电动机保护测控装置，含差动功能，适用于 2MW 及以上容量的大型异步或同步电动机保护；
b) PSM642UX电动机保护测控装置，不含差动功能，适用于 3~10kV 异步电动机保护。
1.3.7 母线电压保护测控装置
PSV641UX母线电压保护测控装置，以电压并列、电压保护及非电量保护为基本配置，适用于两段母线电压的保护及测量监视。
其中关于PST642UX变压器保护测控装置的加速功能、TV 断线说明
2.6 加速功能
本装置设置有重合闸后加速和手合后加速功能，后加速功能开放时间为 3s，由软压板投退。
装置的手合加速回路不需由外部手动合闸把手的触点来起动，此举主要是考虑到目前许多变电站采用综合自动化系统后，已取消了控制屏，在现场不再安装手动操作把手，或仅安装简易的操作把手。
手合加速回路的启动条件为：
1)断路器在分闸位置的时间超过 30s；
2)断路器由分闸变为合闸，加速允许时间展宽 3s；
装置设置了独立的电流加速段电流定值及相应的时间定值.
2.7 TV 断线
当运行参数控制字 KG1.5=0 选择星型接线时，母线 TV 断线判据如下：
1)相电压均小于 8V，某相电流大于 0.04IN，判为三相失压；
2)三相电压和大于 8V，线电压小于 16V；
3)三相电压和大于 8V，线电压与线电压差大于 16V，判为两相或单相 TV 断线。
当运行参数控制字“KG1.5=1”选择角型接线时，对应母线 PT 采取 V-V 接线方式，断线判据如下：
1)负序电压大于 8V；
2)一相或两相线电压小于有压值 70V；
3)三相线电压均小于有压值 70V，某相电流大于 0.04IN。
上述两种 TV 接线方式中，满足断线判据任一条件 9s 后，装置发“TV 断线”信息并点亮告警灯。装置在检测到 TV 断线后，可根据控制字 KG1.13 选择，或者退出带电压元件的各段保护，或者电压元件。TV 断线检测功能可以通过“KG1.14”控制字投退。
2.8 跳闸逻辑矩阵
本装置默认配置为：“X3:3-4”对应跳本侧开关，“X3:3-4”对应合本侧开关，“3:5-6”为遥控跳闸，“X3:5-7” 为遥控合闸，“X3:8-9/10”为闭锁调压，“X3:11-12”为启动通风，“X3:13-14”为手跳开出，“X6:1-2”（出口 8）为跳对侧开关，“X6:3-4” （出口 9）为备用接点，“X6:5-6” （出口 10）为备用接点，“X6:7-8” （出口 11）为备用接点，“X6:9-10” ，“X6:11-12”（出口 12）为一个继电器的两付接点对应跳母联开关，“X6:13-14” ，“X6:15-16”（出口 13）为一个继电器的两付接点对应为本侧复压开出。
PST642UX肇庆PSP641UX备用电源自投装置定值管理
河南变压器保护白城国电南自PST642UX变压器保护测控装置河北变压器保护邵阳psv641ux山西国电南自PST642UX供应
PSP641UX备用电源自投装置保护功能：典型备用电源自投方式、过负荷联切、二段式复压闭锁母联过流保护、一段式零序过流保护、充电保护、TV断线。
