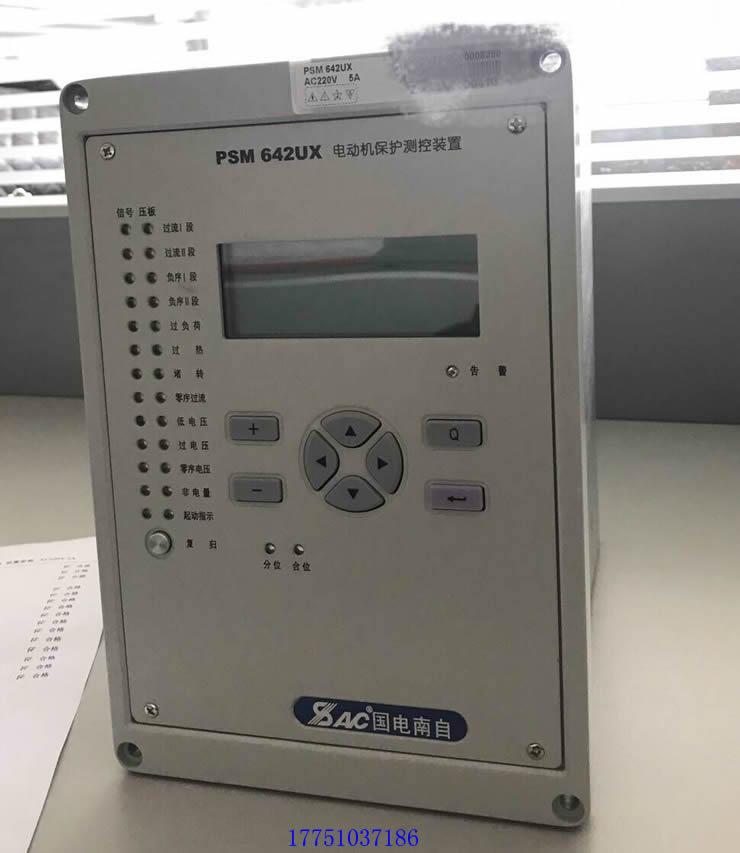

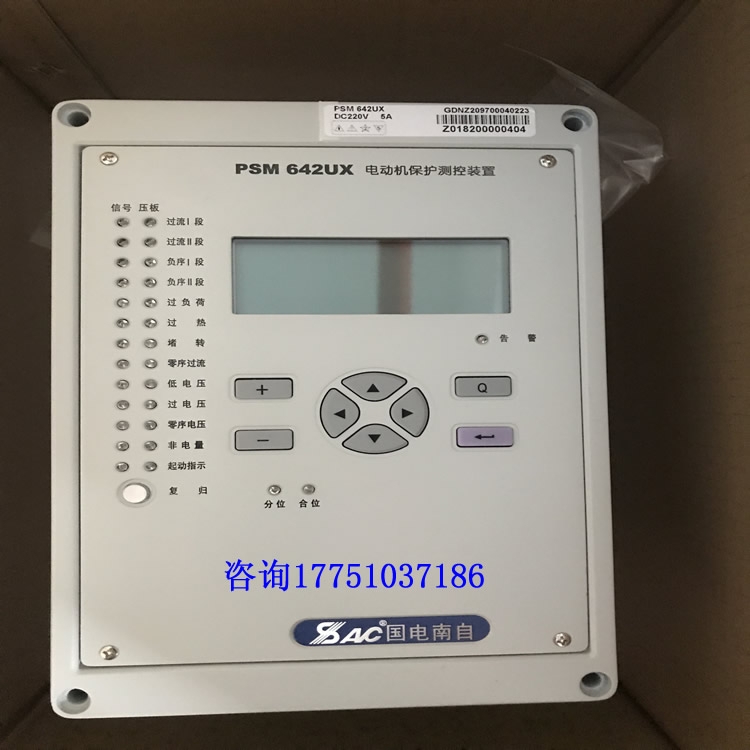

PSM642UX绵阳PSP641UX备用电源自投装置微机监控保护，PSM642UX电动机保护测控装置是对电动机的相间故障、接地故障以及不正常运行提供保护，同时集成了各种测量和控制功能的多功能成套装置。电动机保护测控装置PSM642UX常规参数：DC220V、5A、单以太网(电)+双485 、15路采样、无DIO 、直流操作回路、自适应、50hz、中文。
可应用于各种传统的接触器或断路器控制的 3-10kV 交流高压大、中型电动机。
保护功能配置-技术详情请沟通确认
二段式过流保护
二段式零序过流保护
二段式负序电流保护
过热保护
过负荷保护
低电压、过电压保护
零序电压保护
长起动、堵转保护
F-C 闭锁功能
3 路非电量保护
TV 断线判别
PSM642UX绵阳PSP641UX备用电源自投装置微机监控保护
自贡国电南自PSM642UX电动机保护测控装置上海国电南自电动机保护菏泽国电南自PSL641UX线路保护测控装置双鸭山psc641ux石嘴山国电南自PSM642UX电动机保护测控装置标准产品
测控功能配置
电流、电压、功率、功率因数等测量量
2路 4-20mA 电流环输出
14 路外部开关量输入遥信采集
断路器位置、手动分闸及事故遥信
断路器遥控分合
GPS 对时
2.2 过热保护
综合考虑了电动机正序、负序电流所产生的热效应，为电动机各种过负荷引起的过热提供保护，也作为电动机短路、起动时间过长、堵转等的后备。
I ∞ ：长期允许负载电流，为保护不动作所要求的规定的电流极限值，即“过热启动电流”。可按额定电流 I e 的 1.05～1.15 倍整定。
：发热时间常数，反映电动机的过负荷能力。
这一判据充分考虑了电动机定子的热过程及其过负荷前的热状态。装置用热容量来表示电动机的热过程，热容量与定子电流的平方成正比，通过换算，将其量纲化成反映电动机过负荷能力的时间常数 。当热容量值达到 时，装置即跳闸。当热容量达到 K a × ，发过热告警信号，其中，K a 为告警系数。
热报警可整定为过热跳闸热容量值的(60～99.9)％，装置提供实时热容量百分数值显示，告警灯光指示和信号接点输出。过热告警功能可通过控制字 KG1.0 进行投入或退出，过热告警功能投入后，过热保护软压板投入后，具有告警功能。
当电动机工作时，散热时间常数等于发热时间常数 。电动机停转后，电动机的散热效果变差。使散热时间常数比发热时间常数 长，散热时间常数自动增加到发热时间常数 的一定倍数，以正确反映电动机的发热效应。整定值中散热时间倍数可在 1 到 5 倍间选择，默认值选 4 倍，具体可视环境条件而定。
根据电动机在冷状态下可连续起动两次的原则，每次起动时耗费的热容量百分数值不应大于 50%跳闸值。过热保护跳闸后，装置的热记忆功能启动，输出接点一直断开。直到热容量百分数值下降到 50％以下， 过热合闸闭锁接点返回，这时电动机可以重新起动。紧急情况，要求立即起动时，可在端子 X2:2 加入高电平进行热复归操作（当运行参数控制字 KG1.1=1 时）。此过热闭锁功能可通过控制字 KG1.1 进行投入或退出，
其输出为常闭接点(X3:8，X3:10)。
