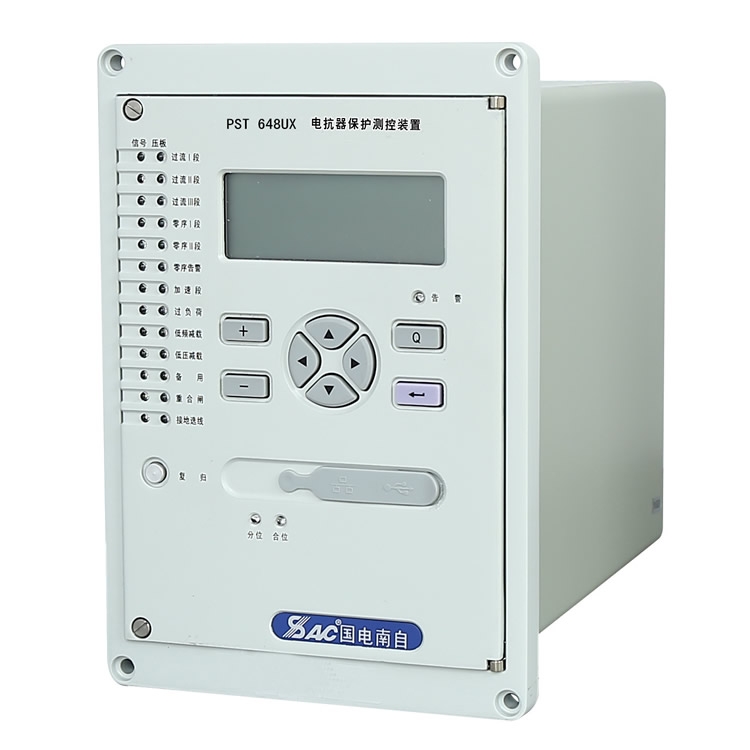

PSC641UX贺州PST648UX电抗器保护测控装置装置操作密码国电南自PST648UX电抗器保护测控装置常规参数DC220V、5A、单以太网(电)+双485 、15路采样、无DIO、直流操作回路、自适应、50hz、中文。现货供应PST648UX，品牌国电南自，电抗器保护PST648UX测控装置提供差动保护、后备保护以及非电量保护功能，适用于 110KV 以下电压等级的电抗器。
PST648UX电抗器保护测控装置保护功能-----技术详情请沟通确认
差动速断保护
比率差动保护
ＴＡ断线判别
两断式过流
过负荷
4路费电量保护
国电南自PS640UX系列综保主要型号名称及特点
PSL641UX线路保护测控装置
PST641UX变压器差动保护装置（也称变压器主保护）
PST642UX变压器保护测控装置（变压器后备保护）
PST645UX变压器保护测控装置（适用于所用变压器/接地变压器/厂用变压器保护）
PSC641UX电容器保护测控装置
PST648UX电抗器保护测控装置
PSP641UX备用电源自投装置（7种自投方式适用不同等级）
PSM641UX电动机保护测控装置（含差动功能）
PSM642UX电动机保护测控装置（不含差动功能）
PSV641UX母线电压保护测控装置(PT保护)
其中关于PST648UX电抗器保护测控装置的差动速断、比率差动原件、TA断线说明
2.3 TA 断线
当任一相差流大于差动启动电流,瞬时 TA 断线判别在满足下列任何一个条件时，将不进行 TA 断线判别：
1)启动前某侧相电流小于该侧额定电流的 20％，则不判该侧；
2)启动后相电流值大于该侧额定电流的 120％；?
3)启动后任一侧电流比启动前增加。
在上述三个条件均不满足的情况下，如某一侧同时满足以下条件并经 9s 延时，则判为 TA 断线：
1)只有一相电流为零；
2)其余两相电流与启动前电流相等。
瞬时 TA 断线可通过控制字设置为发告警信号的同时是否闭锁差动保护。
当差流大于 15％的差动启动电流，经判别超过 10s 后，发出告警信号并报告差流越限，但不闭锁差动保护。这一功能可兼作保护装置交流采样回路的监视功能。
2.1 差动速断
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在电抗器差动区发生严重故障情况下快速切除电抗器。
2.2 比率差动元件
采用常规比率差动原理，其动作方程如下：
Id＞ Icd （Ir ＜ 0.9Ie） Id- Icd ＞ Kcd ?(Ir-0.9Ie ) (Ir ≥ 0.9Ie)
同时满足上述两个方程时，比率差动元件动作。其中，Id 为差动电流，Ir 为制动电流，Kcd 为比率制动系数，Icd 为差动电流门槛定值，Ie 为电抗器二次额定电流。差动电流门槛判据不宜过小，建议取 Icd＝(0.4～0.8) Ie。电抗器比率制动系数 Kcd 建议取值范围为 0.3～0.7，误差范围为±5%或误差0.05。
测控功能PST648UX电抗器保护测控装置黄南国电南自电抗器保护成都国电南自PST648UXPSV641UX保护批发
国电南自PSM642UX电动机保护测控装置模件上的显示窗口采用五行，每行十二个汉字的液晶显示器，人机界面清晰易懂。液晶显示正常在 5 分钟内无键盘操作时，背光能够自动熄灭。面板上配置的 PS 系列保护装置通用的键盘操作方式，使得人机对话操作方便、简单。同时，考虑到低压保护运行的特点，在本模件上还配置了丰富的灯光指示信息，使本装置的运行信息更为直观。
适用范围 国电南自PST648UX电抗器保护测控装置烟台PST648UX淮南国电南自PST648UX电抗器保护测控装置PST645UX非标定制
