pst641ux景德镇psm641uX电动机保护测控装置小电流接地选线国电南自PST641UX当任一相差动电流大于差动速断整定值时，动作于总出口继电器。微机保护测控装置,PTS641UX变压器差动保护测控装置也称为变压器主保护，装置提供二次谐波制动的比率差动保护，差动速断保护，适用于 66kV 及以下电压等级电力系统的变压器。
国电南自PS640综保主要型号名称及特点
国电南自PSL 641UX线路保护测控装置

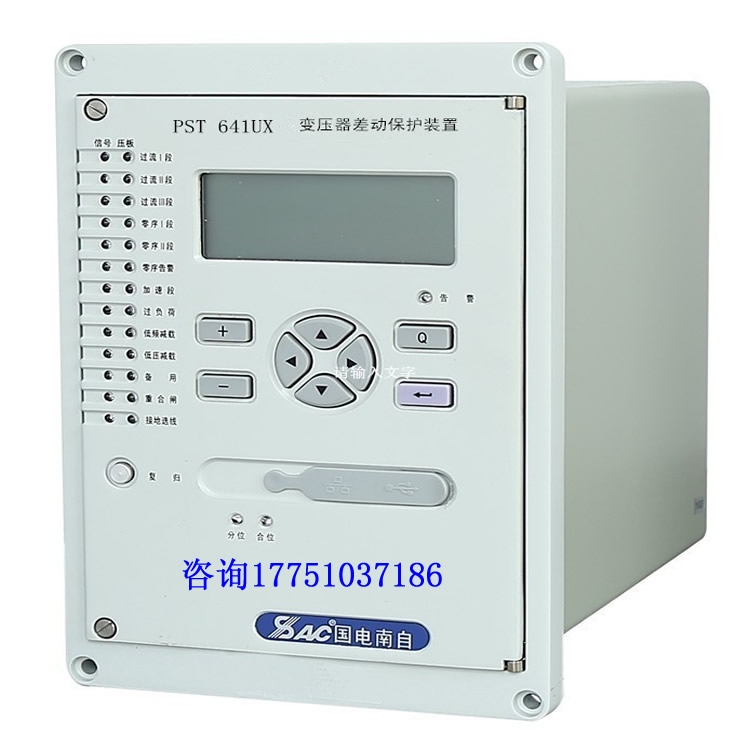

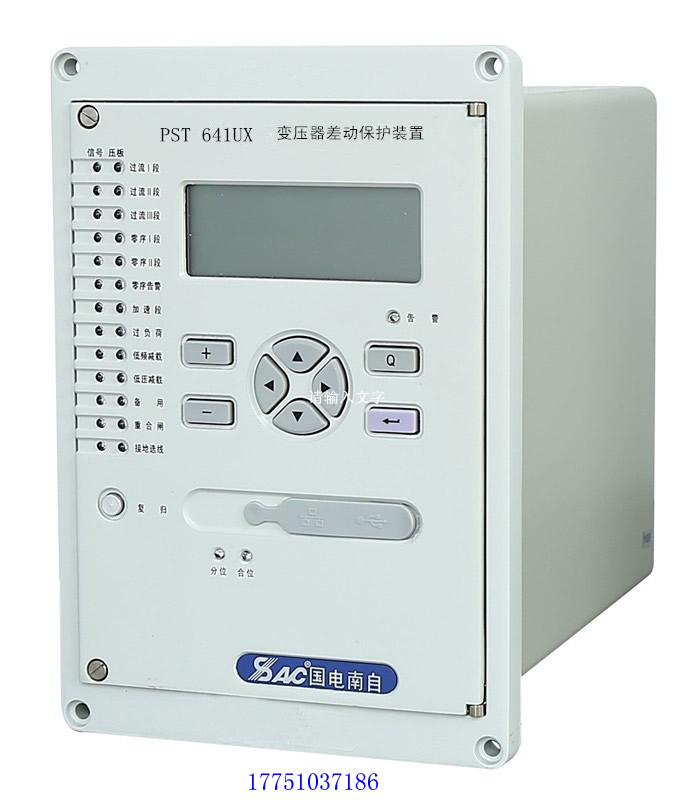

国电南自PST 641UX变压器差动保护装置（也称变压器主保护）
国电南自PST 642UX变压器保护测控装置（变压器后备保护）
国电南自PST 645UX变压器保护测控装置（适用于所用变压器/接地变压器/厂用变压器保护）
国电南自PSC 641UX电容器保护测控装置
国电南自PST 648UX电抗器保护测控装置
国电南自PSP 641UX备用电源自投装置（7种自投方式适用不同等级）
国电南自PSM 641UX电动机保护测控装置（含差动功能）
国电南自PSM 642UX电动机保护测控装置（不含差动功能）
国电南自PSV641UX母线电压保护测控装置(PT保护)
其中，PST641UX的差动速断说明如下：
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在变压器差动区发生严重故障情况下快速切除变压器。差动速断定值应能躲过外部故障的不平衡电流和空投变压器时的励磁涌
流，一般取 6～12 倍的额定电流。
总出口动作后输出 8 副接点，分别为（X3:1,X3:2）、（X3:3,X3:4）、(X3:5,X3:6)、 (X3:11,X3:12)、（X6:9, X6:10）、（X6:11, X6:12）、(X6:13, X6:14)、(X6:15, X6:16)。(后 4 副接点需选装 DIO 模件)
2.2 比率差动元件
采用常规比率差动原理，其动作方程如下：
Id ＞ Icd （Ir ＜ Ir0）
Id - Icd ＞ Kcd ·(Ir- Ir0) (Ir ≥ Ir0)
同时满足上述两个方程时，比率差动元件动作。其中，Id 为差动电流，Ir 为制动电流，Kcd 为比率制动系数，Icd 为差动电流门槛定值，Ir0 为拐点电流值。
建议将元件中的拐点电流 Ir0 设定为 0.7 倍的高压侧额定电流 Ie，以保证匝间短路在制动电流小于
额定电流即 Ir ＜ Ie 时，没有制动作用。
差动电流门槛判据不宜过小，建议取 Icd＝(0.4～0.8) Ie。
比率制动系数的整定可按以下的公式进行:
Kcd=Kk ·(Ktx·Fwc+△U +△Fph)
其中，Kk 为可靠系数，取 1.3～1.5；Ktx 为同型系数，取 1.0；
Fwc 为电流互感器的允许误差，取 0.1；
△U 为变压器调压抽头引起的误差，取调压范围的一半；
△Fph 为因电流互感器引起的电流不平衡产生的相对误差，取 0.05；
比率制动系数 Kcd 建议取值范围为 0.3～0.7，误差范围为±5%或误差 0.05。
注：
此处制动电流与两侧差动程序有所区别，通常以 I ?侧为高压侧，I ?侧为低压侧。这里的电流是考虑过接线
方式换算后的电流。
当 CT 饱和时，比率差动制动系数 Kcd=0.9。
CT 饱和判别：各相电流的二次或者三次谐波值大于基波的 15%。只要三侧某一相电流满足饱和条件，即判为整个保护 CT 饱和，差动制动系数按 0.9 处理。 在差动保护装置内，变压器各侧电流存在的相位差由软件自动进行校正。变压器各侧的电流互感器均采用星形接线，并且以指向变压器为同极性。各差动元件的差电流、制动电流均可在“运行状态 计算量 ”菜单中实时显示，或在主菜单实时循环显示，以便于装置检测和运行监视。
比例差动动作出口接点输出与差速动作出口一致。
pst641ux景德镇psm641uX电动机保护测控装置小电流接地选线
乌兰察布国电南自变压器差动保护装置嘉义国电南自pst641ux云浮国电南自变压器差动保护荆州PSM692U包头pst641ux厂家
变压器保护测控装置b)PST642UX 变压器保护测控装置，适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的后备保护；
乌海变压器差动保护阿勒泰国电南自pst641ux变压器差动保护装置阳泉变压器差动保护装置澳门半岛PSM692U汕头国电南自变压器差动保护装置咨询_
PST641UX的通信功能:
提供2路工业通信接口：双以太网或RS-485通信接口＋单以太网
支持IEC 60870-5-103、MODBUS、IEC 61850等通信协议
备注：以太网和RS485需订货时注明（二选一）IEC 61850为选配。
订货须知或订货时应提供的技术参数要求
a产品型号、名称、订货数量
b交流电流、电压、频率额定值
c直流电压额定值
d特殊的功能要求
