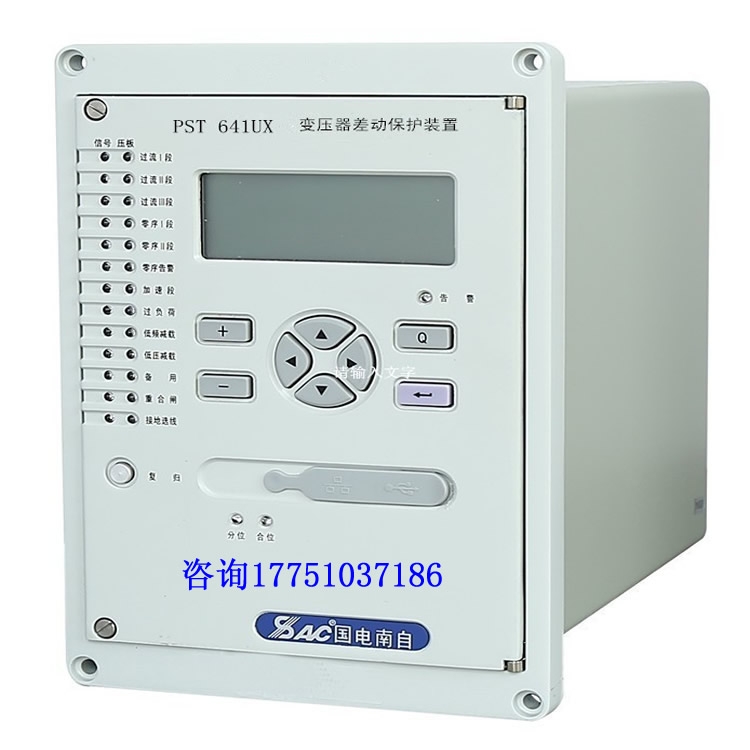

pst641ux邯郸pst641ux变压器差动保护装置差动保护国电南自PST641UX变压器差动保护装置提供二次谐波制动的比率差动保护，差动速断保护，适用于 66kV 及以下电压等级电力系统的变压器。PST641UX变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；
pst641ux变压器差动保护的保护功能
1 差动速断保护
2 比率差动保护
3 TA 断线判别
4 非电量保护
pst641ux变压器差动保护的测控功能配置
14 路外部开关量输入遥信采集
事故遥信
GPS对时输入
pst641ux邯郸pst641ux变压器差动保护装置差动保护
张家口国电南自变压器差动保护装置上饶变压器差动保护装置乌兰察布变压器差动保护宝鸡psv641ux日喀则国电南自pst641ux变压器差动保护装置供应
PST641UX变压器差动保护测控装置主要特点3配置灵活、针对性强：装置插件配置简单易用，出口可灵活组态，方便了现场的各种应用要求；充分考虑钢铁冶金企业的特点。
扬州变压器差动保护装置南通国电南自pst641ux变压器差动保护装置怀化国电南自pst641ux变压器差动保护装置眉山PSM694U塔城国电南自变压器差动保护装置适用范围
pst641ux邯郸pst641ux变压器差动保护装置差动保护
临夏变压器差动保护装置汕头pst641ux变压器差动保护遂宁变压器差动保护湖州PSV692U绥化国电南自变压器差动保护电抗器保护厂家
国电南自PST645UX变压器保护测控装置程序版本：显示装置的总版本号与总 CRC；装置工况：监视装置工作状况，包括电路板温度和各电源电压。与运行状态菜单中显示的内容相同；文件传输：保留；码表打印：打印码表信息。
三亚变压器差动保护潮州国电南自pst641ux齐齐哈尔变压器差动保护淄博PSM695U博尔塔拉pst641ux变压器差动保护装置定制 PS640UX系列产品包括下列装置：
1.3.1 线路保护测控装置
PSL641UX线路保护测控装置，过流保护为主保护，适用于输电或配电线路的保护及测控。
1.3.2 变压器保护测控装置
a) PST641UX变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；
b) PST642UX变压器保护测控装置，适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的后备保护；
c) PST645UX变压器保护测控装置，过流保护为主保护，适用于所用变/接地变压器/厂用变。
1.3.3 电容器保护测控装置
PSC641UX电容器保护测控装置，适用于变电所内并联电容器组保护及测控，配置差压（或差流）、不平衡电压（或电流）输入。
1.3.4 电抗器保护测控装置
PST648UX电抗器保护测控装置，适用于 35kV 及以下电压等级串并联电抗器保护及测控。
1.3.5 备用电源自投装置
PSP641UX备用电源自投装置，装置具备 7 种典型接线方式备投，适用于不同电压等级各种接线方式的备用电源自投。
1.3.6 电动机保护测控装置
a) PSM641UX电动机保护测控装置，含差动功能，适用于 2MW 及以上容量的大型异步或同步电动机保护；
b) PSM642UX电动机保护测控装置，不含差动功能，适用于 3~10kV 异步电动机保护。
1.3.7 母线电压保护测控装置
PSV641UX母线电压保护测控装置，以电压并列、电压保护及非电量保护为基本配置，适用于两段母线电压的保护及测量监视。
2 保护功能及原理
2.1 差动速断
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在变压器差动区发生严重故障情况下快速切除变压器。差动速断定值应能躲过外部故障的不平衡电流和空投变压器时的励磁涌流，一般取 6～12 倍的额定电流。
总出口动作后输出 8 副接点，分别为（X3:1,X3:2）、（X3:3,X3:4）、(X3:5,X3:6)、 (X3:11,X3:12)、
（X6:9, X6:10）、（X6:11, X6:12）、(X6:13, X6:14)、(X6:15, X6:16)。(后 4 副接点需选装 DIO 模件)
2.3 二次谐波制动
利用三相差动电流中的二次谐波作为励磁涌流闭锁的判据。
其中 Id2 为各相差动电流中的二次谐波，Id 为对应的同一相差动电流，Kxb 为二次谐波制动系数。三相差动电流中只要任一相满足上述条件，均闭锁三相比率差动保护。Kxb 一般取为 10％～20％之间， 建议取为 0.15，误差范围为±5%或误差 0.05。
各差动元件的二次谐波有效值均可在“运行状态计算量 ”菜单中实时显示，或在主菜单实时循环显示，以便于装置检测和运行监视。
PST641UX的通信功能:
提供2路工业通信接口：双以太网或RS-485通信接口＋单以太网
支持IEC 60870-5-103、MODBUS、IEC 61850等通信协议
备注：以太网和RS485需订货时注明（二选一）IEC 61850为选配。
