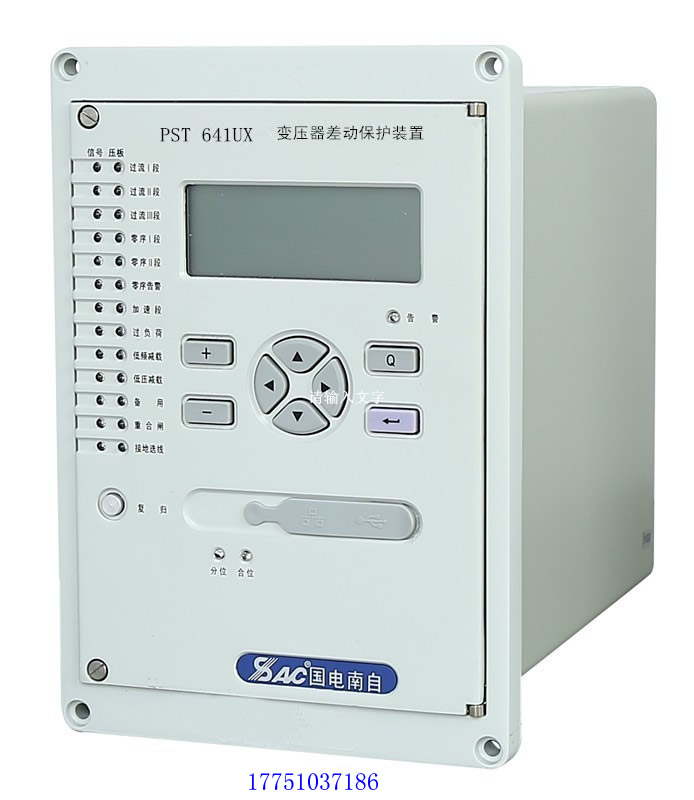

pst641ux天水PST648UX电抗器保护测控装置相间电流反时限元件我公司供应国电南自PST641UX微机保护测控装置,PTS641UX变压器差动保护测控装置也称为变压器主保护，装置提供二次谐波制动的比率差动保护，差动速断保护，适用于 66kV 及以下电压等级电力系统的变压器。
pst641ux变压器差动保护的保护功能
1 差动速断保护
2 比率差动保护
3 TA 断线判别
4 非电量保护
pst641ux变压器差动保护的测控功能配置
14 路外部开关量输入遥信采集
事故遥信
GPS对时输入
其中，PST641UX的差动速断说明如下：
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在变压器差动区发生严重故障情况下快速切除变压器。差动速断定值应能躲过外部故障的不平衡电流和空投变压器时的励磁涌
流，一般取 6～12 倍的额定电流。
总出口动作后输出 8 副接点，分别为（X3:1,X3:2）、（X3:3,X3:4）、(X3:5,X3:6)、 (X3:11,X3:12)、（X6:9, X6:10）、（X6:11, X6:12）、(X6:13, X6:14)、(X6:15, X6:16)。(后 4 副接点需选装 DIO 模件)
2.2 比率差动元件
采用常规比率差动原理，其动作方程如下：
Id ＞ Icd （Ir ＜ Ir0）
Id - Icd ＞ Kcd ·(Ir- Ir0) (Ir ≥ Ir0)
同时满足上述两个方程时，比率差动元件动作。其中，Id 为差动电流，Ir 为制动电流，Kcd 为比率制动系数，Icd 为差动电流门槛定值，Ir0 为拐点电流值。
建议将元件中的拐点电流 Ir0 设定为 0.7 倍的高压侧额定电流 Ie，以保证匝间短路在制动电流小于
额定电流即 Ir ＜ Ie 时，没有制动作用。
差动电流门槛判据不宜过小，建议取 Icd＝(0.4～0.8) Ie。
比率制动系数的整定可按以下的公式进行:
Kcd=Kk ·(Ktx·Fwc+△U +△Fph)
其中，Kk 为可靠系数，取 1.3～1.5；Ktx 为同型系数，取 1.0；
Fwc 为电流互感器的允许误差，取 0.1；
△U 为变压器调压抽头引起的误差，取调压范围的一半；
△Fph 为因电流互感器引起的电流不平衡产生的相对误差，取 0.05；
比率制动系数 Kcd 建议取值范围为 0.3～0.7，误差范围为±5%或误差 0.05。
注：
此处制动电流与两侧差动程序有所区别，通常以 I ?侧为高压侧，I ?侧为低压侧。这里的电流是考虑过接线
方式换算后的电流。
当 CT 饱和时，比率差动制动系数 Kcd=0.9。
CT 饱和判别：各相电流的二次或者三次谐波值大于基波的 15%。只要三侧某一相电流满足饱和条件，即判为整个保护 CT 饱和，差动制动系数按 0.9 处理。 在差动保护装置内，变压器各侧电流存在的相位差由软件自动进行校正。变压器各侧的电流互感器均采用星形接线，并且以指向变压器为同极性。各差动元件的差电流、制动电流均可在“运行状态 计算量 ”菜单中实时显示，或在主菜单实时循环显示，以便于装置检测和运行监视。
比例差动动作出口接点输出与差速动作出口一致。
pst641ux天水PST648UX电抗器保护测控装置相间电流反时限元件
西藏自治变压器差动保护伊犁pst641ux阳泉国电南自变压器差动保护装置南通PSL691US台中国电南自pst641ux变压器差动保护装置型号参数
是国电南京自动化股份有限公司针对电力、石化、钢铁、冶金等行业研发的保护测控一体化装置，它适用于 110kV 以下电压等级的非直接接地或者小电阻接地系统的地方电力及工业系统。
郑州国电南自pst641ux阿勒泰国电南自pst641ux上饶pst641ux变压器差动保护巴中PSM695U海北变压器差动保护咨询选购
PST641UX的通信功能:
提供2路工业通信接口：双以太网或RS-485通信接口＋单以太网
支持IEC 60870-5-103、MODBUS、IEC 61850等通信协议
备注：以太网和RS485需订货时注明（二选一）IEC 61850为选配。
订货须知或订货时应提供的技术参数要求
a产品型号、名称、订货数量
b交流电流、电压、频率额定值
c直流电压额定值
d特殊的功能要求
