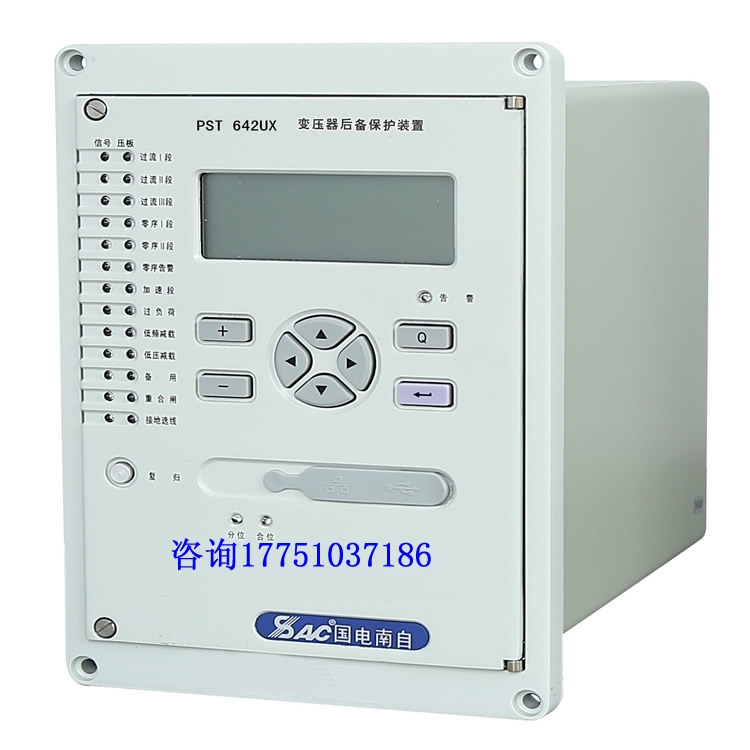

PST642UX聊城PSC641UX电容器保护测控装置测量通道的校准国电南自PST642UX变压器保护测控装置属于PS640UX系列产品的一种。PST642UX变压器保护测控装置，国电南自微机综保电流1A或5A，电压220V、110V或交流220V、110V,通讯接口两种订货二选一，分别是双以太网或单以太网＋双485通讯接口。PST642UX变压器保护测控装置常规参数DC220V、5A、单以太网(电)+双485 、15路采样、8I60SS、直流操作回路、自适应、50hz、中文。
临沂PST642UX呼和浩特国电南自PST642UX变压器保护测控装置深圳国电南自PST642UX韶关PST691U临汾变压器保护销售
PS640UX系列产品包括下列装置：
1.3.1 线路保护测控装置
PSL641UX线路保护测控装置，过流保护为主保护，适用于输电或配电线路的保护及测控。
1.3.2 变压器保护测控装置
a) PST641UX变压器差动保护装置，适用于 6.3MVA 及以上容量变压器或工业企业的重要变压器；
b) PST642UX变压器保护测控装置，适用于 6.3MVA 及以上容量变压器或工业企业重要变压器的后备保护；
c) PST645UX变压器保护测控装置，过流保护为主保护，适用于所用变/接地变压器/厂用变。
1.3.3 电容器保护测控装置
PSC641UX电容器保护测控装置，适用于变电所内并联电容器组保护及测控，配置差压（或差流）、不平衡电压（或电流）输入。
1.3.4 电抗器保护测控装置
PST648UX电抗器保护测控装置，适用于 35kV 及以下电压等级串并联电抗器保护及测控。
1.3.5 备用电源自投装置
PSP641UX备用电源自投装置，装置具备 7 种典型接线方式备投，适用于不同电压等级各种接线方式的备用电源自投。
1.3.6 电动机保护测控装置
a) PSM641UX电动机保护测控装置，含差动功能，适用于 2MW 及以上容量的大型异步或同步电动机保护；
b) PSM642UX电动机保护测控装置，不含差动功能，适用于 3~10kV 异步电动机保护。
1.3.7 母线电压保护测控装置
PSV641UX母线电压保护测控装置，以电压并列、电压保护及非电量保护为基本配置，适用于两段母线电压的保护及测量监视。
其中关于PST642UX变压器保护测控装置的加速功能、TV 断线说明
2.6 加速功能
本装置设置有重合闸后加速和手合后加速功能，后加速功能开放时间为 3s，由软压板投退。
装置的手合加速回路不需由外部手动合闸把手的触点来起动，此举主要是考虑到目前许多变电站采用综合自动化系统后，已取消了控制屏，在现场不再安装手动操作把手，或仅安装简易的操作把手。
手合加速回路的启动条件为：
1)断路器在分闸位置的时间超过 30s；
2)断路器由分闸变为合闸，加速允许时间展宽 3s；
装置设置了独立的电流加速段电流定值及相应的时间定值.
2.7 TV 断线
当运行参数控制字 KG1.5=0 选择星型接线时，母线 TV 断线判据如下：
1)相电压均小于 8V，某相电流大于 0.04IN，判为三相失压；
2)三相电压和大于 8V，线电压小于 16V；
3)三相电压和大于 8V，线电压与线电压差大于 16V，判为两相或单相 TV 断线。
当运行参数控制字“KG1.5=1”选择角型接线时，对应母线 PT 采取 V-V 接线方式，断线判据如下：
1)负序电压大于 8V；
2)一相或两相线电压小于有压值 70V；
3)三相线电压均小于有压值 70V，某相电流大于 0.04IN。
上述两种 TV 接线方式中，满足断线判据任一条件 9s 后，装置发“TV 断线”信息并点亮告警灯。装置在检测到 TV 断线后，可根据控制字 KG1.13 选择，或者退出带电压元件的各段保护，或者电压元件。TV 断线检测功能可以通过“KG1.14”控制字投退。
2.8 跳闸逻辑矩阵
本装置默认配置为：“X3:3-4”对应跳本侧开关，“X3:3-4”对应合本侧开关，“3:5-6”为遥控跳闸，“X3:5-7” 为遥控合闸，“X3:8-9/10”为闭锁调压，“X3:11-12”为启动通风，“X3:13-14”为手跳开出，“X6:1-2”（出口 8）为跳对侧开关，“X6:3-4” （出口 9）为备用接点，“X6:5-6” （出口 10）为备用接点，“X6:7-8” （出口 11）为备用接点，“X6:9-10” ，“X6:11-12”（出口 12）为一个继电器的两付接点对应跳母联开关，“X6:13-14” ，“X6:15-16”（出口 13）为一个继电器的两付接点对应为本侧复压开出。
PST642UX聊城PSC641UX电容器保护测控装置测量通道的校准
雅安PST642UX变压器保护测控装置芜湖PST642UX变压器保护澳门离岛国电南自PST642UX变压器保护测控装置益阳psc641ux大连国电南自PST642UX变压器保护测控装置电抗器保护厂家
国电南自PSC641UX电容器保护测控装置装置采用以太网通信接入自动化系统时，使用 B 类 IP 地址，网络号为 172.20，主机号占 2 字节。主机号必须在全站统一分配管理，作为识别子站和主站的标识。后两字节中（00.XX）、(01.XX、(255.XX)、(XX.00)、(XX.255)的地址组合作为保留地址，不得使用。当使用路由连接多个 IP 网络时，主网（172.20 以及 172.21）以外的网络也应该使用 B 类网络地址，并须注意主机号不能重复，建议优先使用 172.22、172.23 等网络号。
