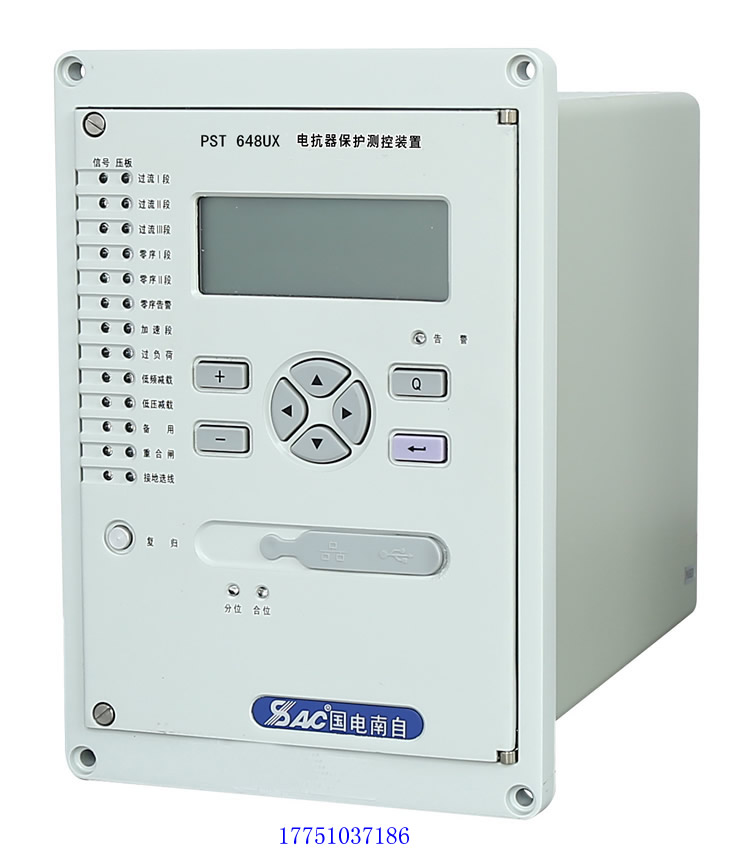

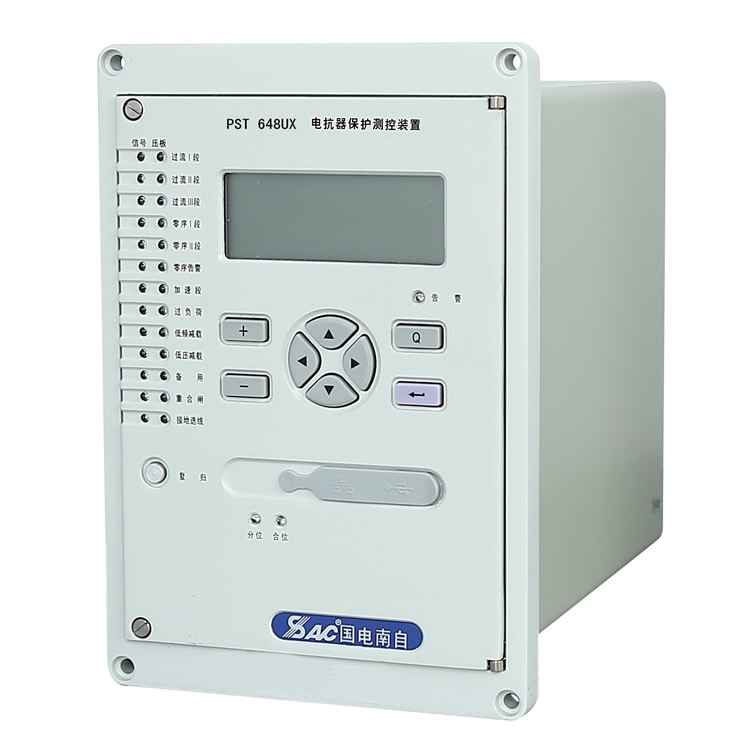

PST648UX塔城PST648UX电抗器保护测控装置南京南自直销现货供应PST648UX，品牌国电南自，电抗器保护PST648UX测控装置提供差动保护、后备保护以及非电量保护功能，适用于 110KV 以下电压等级的电抗器。国电南自PST648UX电抗器保护测控装置常规参数DC220V、5A、单以太网(电)+双485 、15路采样、无DIO、直流操作回路、自适应、50hz、中文。
PST648UX电抗器保护测控装置保护功能-----技术详情请沟通确认
差动速断保护
比率差动保护
ＴＡ断线判别
两断式过流
过负荷
4路费电量保护
PST648UX电抗器保护测控装置测控功能
电流、电压、功率、功率因数等测量量
14路外部开关量输入遥信采集(可扩展)
断路器位置、手动分闸及事故遥信
正常断路器遥控分合
GPS对时输入(PST648UX电抗器保护测控装置)
备注：开入电流可拓展至20路
PST648UX电抗器保护测控装置通信功能
提供2路工业以太网通信接口或2路RS-485通信接口
支持IEC 60870-5- 103、MODBUS、IEC 61850等通信协议
备注：以太网和RS485需订货时注明，IEC 61850为选配。
其中关于PST648UX电抗器保护测控装置的差动速断、比率差动原件、TA断线说明
2.1 差动速断
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在电抗器差动区发生严重故障情况下快速切除电抗器。
2.2 比率差动元件
采用常规比率差动原理，其动作方程如下：
Id＞ Icd （Ir ＜ 0.9Ie） Id- Icd ＞ Kcd ?(Ir-0.9Ie ) (Ir ≥ 0.9Ie)
同时满足上述两个方程时，比率差动元件动作。其中，Id 为差动电流，Ir 为制动电流，Kcd 为比率制动系数，Icd 为差动电流门槛定值，Ie 为电抗器二次额定电流。差动电流门槛判据不宜过小，建议取 Icd＝(0.4～0.8) Ie。电抗器比率制动系数 Kcd 建议取值范围为 0.3～0.7，误差范围为±5%或误差
0.05。
2.3 TA 断线
当任一相差流大于差动启动电流,瞬时 TA 断线判别在满足下列任何一个条件时，将不进行 TA 断线判别：
1)启动前某侧相电流小于该侧额定电流的 20％，则不判该侧；
2)启动后相电流值大于该侧额定电流的 120％；?
3)启动后任一侧电流比启动前增加。
在上述三个条件均不满足的情况下，如某一侧同时满足以下条件并经 9s 延时，则判为 TA 断线：
1)只有一相电流为零；
2)其余两相电流与启动前电流相等。
瞬时 TA 断线可通过控制字设置为发告警信号的同时是否闭锁差动保护。
当差流大于 15％的差动启动电流，经判别超过 10s 后，发出告警信号并报告差流越限，但不闭锁差动保护。这一功能可兼作保护装置交流采样回路的监视功能。
PST648UX订货须知或订货时应提供的技术参数要求---技术详情请沟通确认
电源电压值：220V或110V
额定电压：100/根号3V,100V
交流电流：5A或1A
额定频率：50HZ
a产品型号、名称、订货数量
b交流电流、电压、频率额定值
c直流电压额定值
d特殊的功能要求
技术咨询PST648UX电抗器保护通辽国电南自PST648UX绥化国电南自PST648UX电抗器保护测控装置psm641uX供应
国电南自PST648UX电抗器保护测控装置出厂设置开入强制：强制保护程序的开入量输入状态；内部定值：保留；测量调校：对测量通道进行调校；保护调校：对保护通道进行调校；
定制国电南自PST648UX阜新电抗器保护测控装置鹤壁电抗器保护测控装置PSP691U技术咨询
