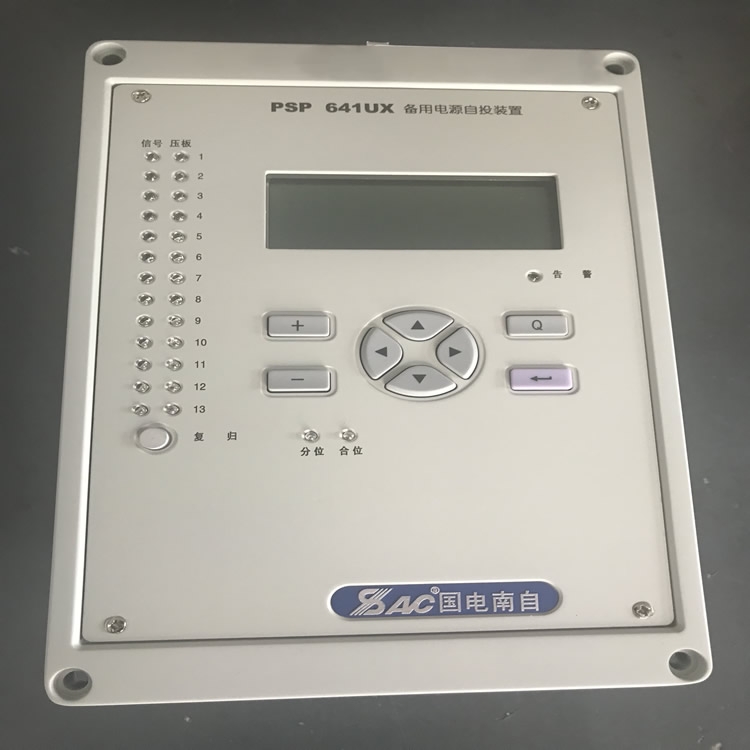

PSP641UX赤峰PSP641UX备用电源自投装置录波打印PSP641UX备用电源自投装置，供应国电南自微机综保、PS640UX系列、PS690U系列、PS640U系列等其他产品。品牌：国电南自原厂正品，质保18个月。PSP641UX备用电源自投装置DC220V、5A、单以太网(电)+双485 、15路采样、8I60SS、直流操作回路、自适应、50hz、中文。
PSP641UX备用电源自投装置保护功能
典型备用电源自投方式
过负荷联切
二段式复压闭锁
母联过流保护
一段式零序过流保护
充电保护
TV断线
PSP641UX具有7种自投方式适用不同等级。
方式一：分段（桥）开关备投
方式二：进线备投
方式三：变压器备投（冷备用或热备用）
方式四：方式 1、2 自适应方式
方式五：均衡负荷母联备投
方式六：母联或桥开关备投带小电源
方式七：进线备投带小电源方式
其中关于PSP641UX备用电源自投装置的保护功能特别说明
保护功能
为简化组屏设计及充分利用装置自身硬件资源丰富的特点，设有两段过流保护、自产零序保护、充电保护，这些功能独立于备投逻辑，可通过相应的软压板投退。
a) 端子接线：电流输入端子 X1-5，X1-6： 接分段或桥开关电流Ⅰa；电流输入端子 X1-7，X1-8： 接分段或桥开关电流Ⅰb；电流输入端子 X1-9，X1-10： 接分段或桥开关电流Ⅰc； b) 保护功能配置及动作逻辑：
??过流Ⅰ段保护：分段或桥开关电流大于过流Ⅰ段定值Ⅰdz7,经延时 T7 出口跳闸；
??过流Ⅱ段保护：分段或桥开关电流大于过流Ⅱ段定值Ⅰdz8,经延时 T8 出口跳闸；
??零序过流保护：分段或桥开关电流自产零序电流大于定值Ⅰdz9,经延时 T9 出口跳闸；
??充电保护：分段或桥开关电流大于过流充电定值Ⅰdz10 时，经延时 T10 出口跳闸；当自产零序电流定值大于零序充电定值Ⅰdz11 时，经延时 T11 出口跳闸。该保护开放时间为 3 秒，在此期间内，若充电保护起动，则一直开放于故障切除为止。充电保护功能可通过控制字 KG2.6 设置为是否经充电保护硬压板（X2:13）投退；
过流保护、充电保护、均可选择是否经复压闭锁，复压元件判两段母线电压。以上保护动作后跳出口“跳闸”且闭锁备投。
a) 定值说明：电流定值Ⅰdz7：过流Ⅰ段定值；电流定值Ⅰdz8：过流Ⅱ段定值；电流定值Ⅰdz9：零序过流定值；
电流定值Ⅰdz10：充电保护过流定值；电流定值Ⅰdz11：充电保护零序定值；时间定值 T7：过流保护Ⅰ段延时时间；时间定值 T8：过流保护Ⅱ段延时时间；时间定值 T9：零序保护延时时间；
时间定值 T10：充电保护过流延时时间；时间定值 T11：充电保护零序延时时间；复压低压定值：复合电压闭锁低电压定值；
复压负序定值：复合电压闭锁负序电压定值。
PSP641UX备用电源自投装置测控功能
电流、电压、功率、功率因数等测量量
14路外部开关量输入遥信采集(可扩展)
断路器位置、手动分闸及事故遥信
正常断路器遥控分合
GPS对时输入(PSP641UX备用电源自投装置)
备注：开入电流可拓展至20路
PSP641UX备用电源自投装置通信功能
提供2路工业以太网通信接口或2路RS-485通信接口
支持IEC 60870-5- 103、MODBUS、IEC 61850等通信协议
备注：以太网和RS485需订货时注明，IEC 61850为选配。
PSP641UX备用电源自投装置订货须知或订货时应提供的技术参数要求---技术详情请沟通确认
技术咨询国电南自备用电源自投河北国电南自PSP641UX备用电源自投装置襄阳国电南自备用电源自投PST642UX标准产品
国电南自PSC641UX电容器保护测控装置是国电南京自动化股份有限公司针对电力、石化、钢铁、冶金等行业研发的保护测控一体化装置，它适用于 110kV 以下电压等级的非直接接地或者小电阻接地系统的地方电力及工业系统。
测控功能PSP641UX玉溪国电南自备用电源自投泸州国电南自PSP641UX备用电源自投装置pst641ux保护批发
