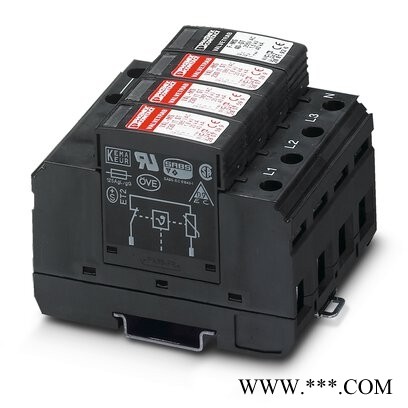

菲尼克斯 2类电涌保护器 VAL-MS 320/3+1 - 2859178原装进口现货
     |
|
详细信息
电涌保护器，4通道（3+1电路），用于安装在NS 35/7,5上，电压：230 V AC
显示产品详情 (PDF) 产品详情 Expand All IEC 类别 II T2 EN类型 T2 IEC 电源系统 TN-S TT 类型 DIN导轨模块，分体式，可分离 产品类型 电涌保护器 位数 4 电涌保护故障报警 带可视状态指示窗口 绝缘特性 过电压类别 III 污染等级 2 额定频率fN 50 Hz (60 Hz) 连接方式 螺钉连接 螺纹 M5 紧固扭矩 3 Nm (1.5 mm² ... 16 mm²) 4.5 Nm (25 mm² ... 35 mm²) 剥线长度 16 mm 柔性导线横截面 1.5 mm² ... 25 mm² 硬导线横截面 1.5 mm² ... 35 mm² 可连接导向横截面 AWG 15 ... 2 连接方式 叉形电缆端头 柔性导线横截面 1.5 mm² ... 16 mm² 尺寸图 宽度 71 mm 高度 89.8 mm 深度 65.7 mm (7.5 mm（含DIN导轨）) 水平针距 4 分区 颜色 深黑RAL 9005 阻燃等级，符合UL 94 V-0 材料的CTI值 600 绝缘材料 PA 6.6/PBT 材料组 I 外壳材料 PA 6.6 PBT 保护通道 L-N L-PE N-PE 动作方向 3L-N & N-PE 额定电压 UN 240/415 V AC (TN-S) 240/415 V AC (TT) 额定频率fN 50 Hz (60 Hz) 最 大持续工作电压UC (L-N) 335 V AC 最 大持续工作电压UC (L-PE) 335 V AC 最 大持续工作电压UC (N-PE) 260 V AC 额定负载电流IL 80 A 残流IPE ≤ 5 µA 待机功耗 PC ≤ 450 mVA 标称放电电流In（8/20）µs 20 kA 最 大放电电流 Imax (8/20) µs 40 kA 额定断开续流值 Ifi (N-PE) 100 A 额定短路电流ISCCR 25 kA 防护等级Up（L-N） ≤ 1.5 kV 电压保护水平Up (L-PE) ≤ 1.9 kV 电压保护水平Up (N-PE) ≤ 1.5 kV 残压Ures (L-N) ≤ 1.5 kV (In时) ≤ 1.3 kV (10 kA时) ≤ 1.2 kV (5 kA时) ≤ 1.1 kV (3 kA时) 残压Ures (L-PE) ≤ 1.9 kV (In时) ≤ 1.5 kV (10 kA时) ≤ 1.3 kV (5 kA时) ≤ 1.2 kV (3 kA时) 残压Ures (N-PE) ≤ 0.4 kV (In时) ≤ 0.25 kV (10 kA时) ≤ 0.15 kV (5 kA时) ≤ 0.1 kV (3 kA时) UT下的TOV动作（L-N） 415 V AC (5 秒 / 耐受模式) 440 V AC (120 分钟 / 安全失效模式) UT下的TOV动作（N-PE） 1200 V AC (200 ms / 耐受模式) 响应时间tA（L-N） ≤ 25 ns 响应时间tA（L-PEN） ≤ 100 ns 响应时间tA（N-PE） ≤ 100 ns 最 大备用保险丝，带有V型连接线 80 A (gG) 最 大备用保险丝，带有支线接线 125 A (gG) 环境条件 保护等级 IP20 (仅在使用了所有连接位的情况下) 环境温度（运行） -40 °C ... 80 °C 环境温度（存放/运输） -40 °C ... 80 °C 海拔 ≤ 2000 m (平均海拔（标准海拔零点以上）) 允许湿度（运行） 5 % ... 95 % 冲击力（运行） 25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z) 振动（操作） 5g (10 ... 500 Hz / 2.5 h / X, Y, Z) 适配产品 Expand All 优势 广泛应用于各种场合范围，质量有保证 具有1 HP（水平针距）的行业标准总宽度，可通过桥接件快速安装 “热”插拔模块，可轻松进行测试和绝缘测量 不同的额定电压，应用范围极广 模块化程度高，可为每个应用提供个性化解决方案
