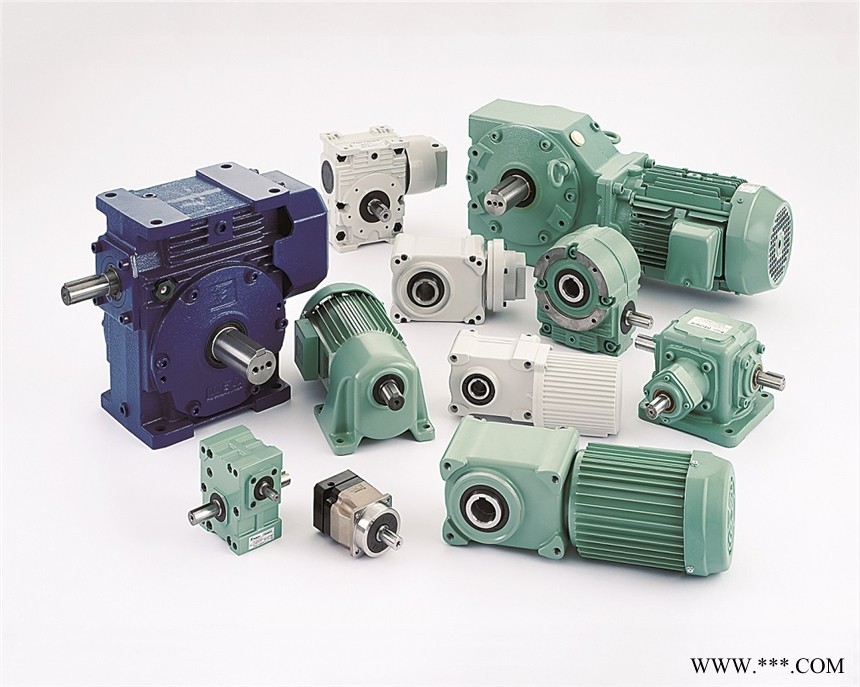

减速机是从电机等动力源的输出轴获得动力，通过降低变换齿轮的旋转速度输出动力，按减速比得到相应扭矩的装置。TSUBAKI椿本行星减速机 准双曲面齿轮
新信息・产品相关通知
2021/10/01 发行了电动提升机选型导向。2021/07/08 追加了自由流动输送链的选型计算。2021/04/01 扩大了链轮适配孔的表面处理对应品种齿轮的种类和特长
本公司减速机采用下列5种齿轮。各个齿轮的特点如下表所示。
| 准双曲面齿轮 | 圆柱形蜗轮 | 鼓形蜗轮 | 伞齿轮 | 斜齿齿轮 | |
|---|---|---|---|---|---|
| 齿轮 |  |  |  |  |  |
| 轴的位置 | 正交轴 | 平行轴 | |||
| 偏离 | 交叉 | ||||
| 效率 | ◎(80%) | △(40～70%) | △(40～80%) | ◎(90%) | ◎(90%) |
| 噪音 | ○ | ◎ | ◎ | △ | △ |
| 自锁※ | 无 | 有 (减速比 1/60) | 有 (减速比 1/60) | 无 | 无 |
※自锁功能：蜗轮蜗杆减速机所具有的功能，是指蜗轮给蜗杆一个反向滑力，不能使蜗杆反向转动的状态。
一般情况下，一级减速时的减速比为1/60.
伺服电机用减速机/行星减速机
伺服电机用减速机TERVO®最适于高度的动力控制，可选择准双曲面齿轮，斜齿齿轮，或蜗轮齿轮。
价格合理，品种丰富，可用于各种用途。
准双曲面齿轮减速头 HMTK
型号 HMTK□□□□H/US/UT/L～
直交轴的高效率型。通用减速头的伺服型 ，更经济，交货期也短。
・经济将通用减速头伺服化，更经济，交货期也短。 ・高效率
与蜗轮相比，滑动少，高效率。输出相同时，消耗电力少。 ・结构紧凑，节省空间，安装方向自由。
本体构造紧凑，控制了高度尺寸，设置安装的自由度高。
水平，垂直，倾斜等，安装角度无限制。
对应伺服电机
0.2～5kW
减速比
1/5～1/200
输出轴种类
中空轴・实心轴
输出轴背隙
20～60分
安装方式
中空轴型，
端面安装型，
底脚安装型
（请咨询本公司）
斜齿齿轮减速头 GMTK
型号 GMTK□□□□L/U/F～
平行轴类型，高效率。将通用减速头的伺服化 ，更经济，交货期也短。
・经济将通用减速头伺服化，更经济，交货期也短。 ・高效率
采用高效率斜齿轮，可大限度地活用运伺服电机的能力。 ・低噪音，长使用寿命
齿轮电机具有多年的应用实绩，减速部继承了低噪音，长使用寿命的特点。 ・安装方向自由
水平，垂直，倾斜等，安装角度无限制。
对应伺服电机
0.2～2kW
减速比
1/5～1/200
输出轴种类
实心
输出轴背隙
30～70分
安装方式
底脚安装,
端面安装,
法兰安装
蜗轮蜗杆齿轮头 SWJMK, SWMK
型号 SW(J)MK□□T～
直交轴型，高强度，肃静运行。通用减速头的伺服型 ，更经济，交货期也短。
・经济将通用减速头伺服化，更经济，交货期也短。 ・低噪音，低振动
采用蜗轮齿轮，与其他齿轮传动不同，滑动接触，减低了振动和噪音。 ・节省空间
专用箱体以法兰安装作为基本型，有助于装置全体的紧凑化。 ※安装方向与限制
对应伺服电机
0.2～7kW
减速比
1/10～1/60
输出轴种类
中空
输出轴背隙
15～40分
安装方式
空心轴型
蜗轮蜗杆齿轮头 EWJMK, EWMK
型号 EW(J)MK□□T～
直交轴型，高强度，肃静运行。通用减速头的伺服型 ，更经济，交货期也短。
・经济将通用减速头伺服化，更经济，交货期也短。 ・低噪音，低振动
采用蜗轮齿轮，与其他齿轮传动不同，滑动接触，减低了振动和噪音。 ・高精度，结构紧凑
基本型为底脚安装，保持平衡，实现高精度和紧凑化。 ※安装方向与限制
对应伺服电机
0.2～7kW
减速比
1/10～1/60
输出轴种类
实心
输出轴背隙
25～40分
安装方式
底脚安装型
