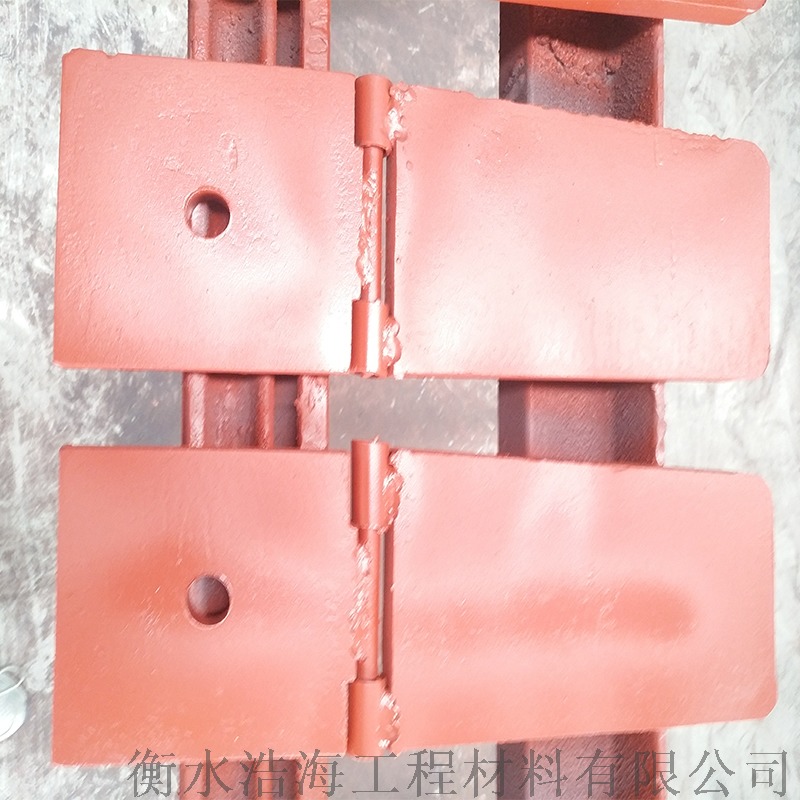

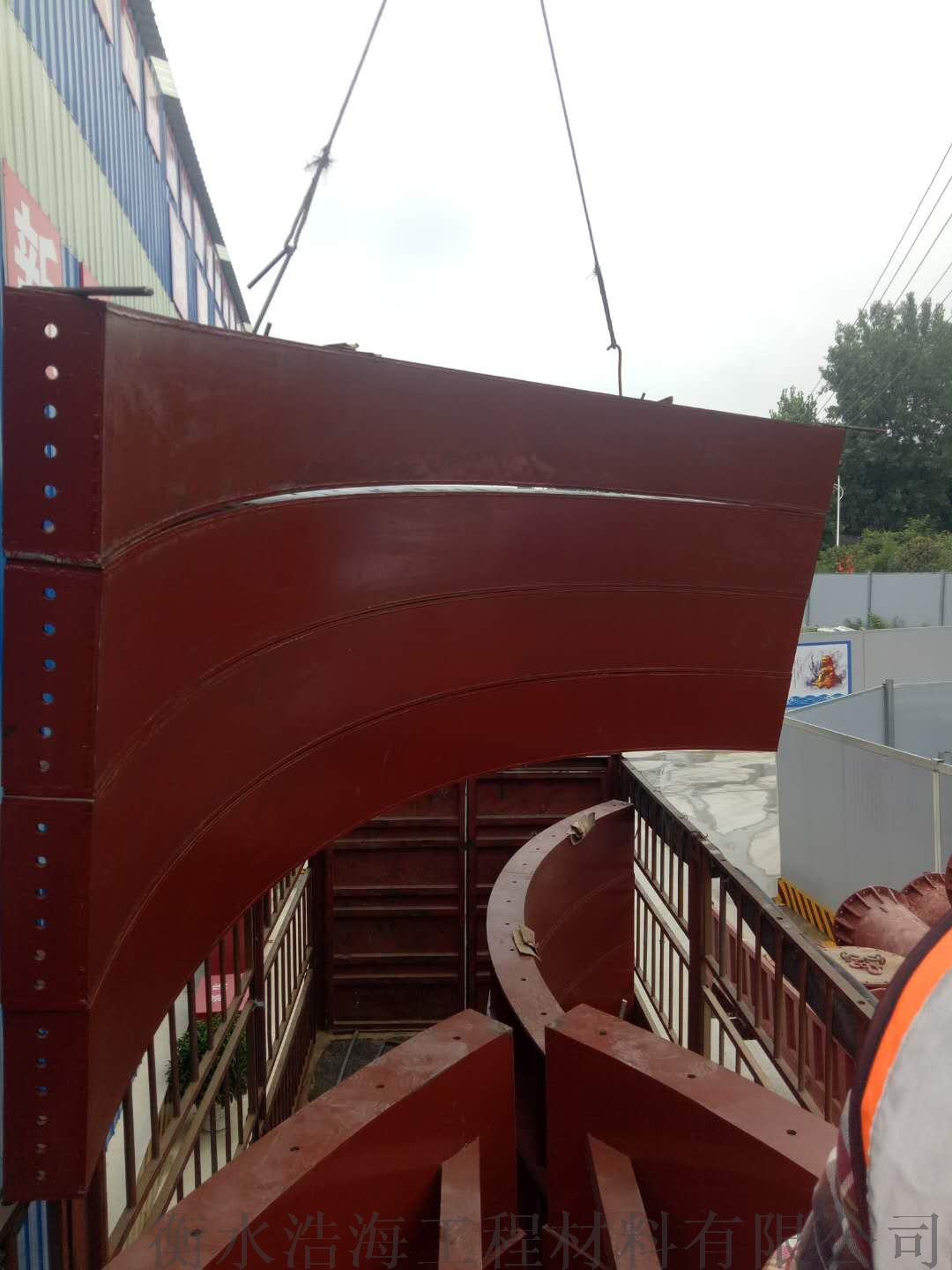

盾构出洞装置包括帘布橡胶板、圆环板、扇形翻板及相应的连接螺栓和垫圈：安装顺序为帘布橡胶板-圆形板-扇形翻板。盾构在始发过程中，为防止泥水从洞门圈与盾构壳体形成环形的建筑空隙大量窜入盾构工作井内，影响盾构机开挖面泥水压力、开挖面土体的稳定及盾构内施工，必须在盾构始发前在洞门处设置性能良好的密封装置。根据以往盾构的施工经验，折页式密封压板有受力好、密封好、操作简单、刚度好、 的优点。

始发洞门零环受盾构施工影响，一般在负环拆除后施工洞门前才拆除，其拆除方法与负环拆除基本一致，在已报审的反力架及负环拆除方案中已详细说明，本方案不再叙述。

零环在拼装时封顶块位于上部，利用始发端头井龙门吊或吊车吊拆零环管片。在车站结构内拆除时，利用车站结构内预留的人防门吊钩等，采用电动葫芦等配合吊拆。一般在拆除零环管片前拆除洞门橡胶帘布板及翻板上部螺栓，零环全部拆除后随即拆除全部橡胶帘布板。

拆除时首先卸下零环顶部封顶块与邻接块管片与其他管片的连接螺栓，保留封顶块与邻接块之间环向螺栓，使封顶块与邻接块整体拆除。打通管片吊装孔，穿入钢绳作为主吊点，管片螺栓孔作为辅助吊点进行吊拆，然后从上至下依次逐块吊拆出其他块管片。

拆除零环管片前需打开 环和零环管片注浆孔检查背后注浆情况，必要时进行二次双液注浆后确认管片背后填充密实无漏水漏沙等情况下方能进行零环拆除。

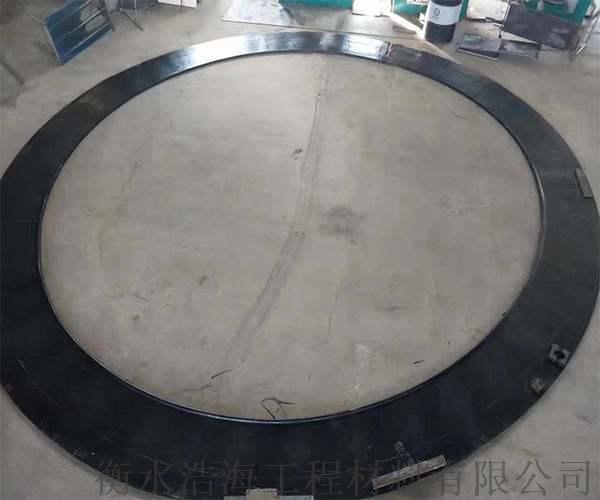

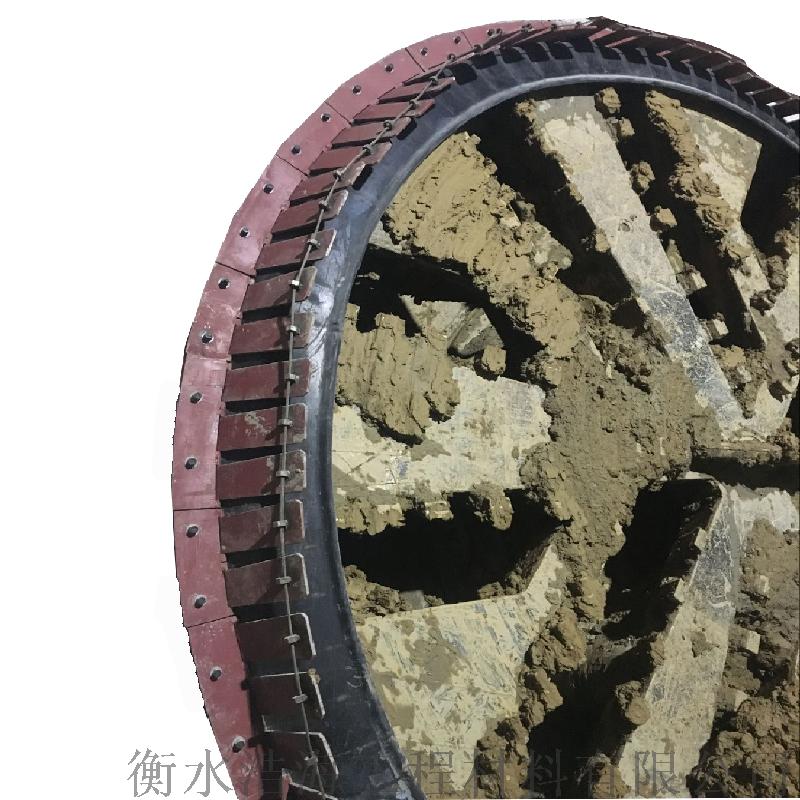

在密封钢环圆环板上设置螺栓孔，采用M20螺栓将帘布橡胶板、弹簧钢板固定于密封钢环圆环板和折页式压板之间，帘布橡胶板绕密封环内一周。橡胶帘布沿圆环径向宽度75cm，厚度2cm，采用径向尼龙线和环向棉纱绳制成。在盾构机开始掘进后，两道帘布密封及翻板内翻，橡胶帘布靠近洞门侧放置弹簧钢板，以保证脱出盾尾后可以及时回弹从而贴紧管片外侧。当开挖仓内注入泥水和帘布橡胶之间注入特制泥浆后，两道帘布密封在泥浆的压力作用下向外有扩张趋势，翻板作为帘布的刚性支撑使帘布压紧在盾体上，起到密封作用。待盾尾完全穿过密封后，两道帘布密封在泥浆的压力下均贴紧管片，保证洞门无大量浆液流出。
