电缆护层保护器
一、电缆护层保护器概述
当长线路高压单芯电缆运行时，由于电磁感应或设备故障，产生过电压，极易击穿电缆外护层套，形成单芯电缆多点接地故障。因此按照电力行业标准DL/T401-2002《高压电力电缆选用导则》的规定须采用电缆护层保护器以限制电力电缆金属护层(或金属护套)上的感应电压和故障过电压。
通常，为限制电力电缆金属护层上的感应电压和故障过电压，并避免在护层中形成环流，电缆金属护层一端直接接地，另一端则须通过保护器接地。如果线路较长，还应将电缆护层分三段(或三的倍数段)相互绝缘，分段处的护层交叉互联后通过保护器接地。
针对电力系统电缆运行特点，我公司研发生产了BHQ 系列电缆护层保护器，可广泛应用于单芯电力电缆线路中，用来保护电缆的金属护层免受各种过电压的危害。为更好的适应市场的需求，方便用户现场安装使用，我公司进一步开发了电缆护层直接接地箱、保护接地箱和交叉互联保护接地箱等几种形式的护层接地装置。目前，我公司生产的各种电缆护层接地装置已广泛应用于全国电力、铁路系统，取得了良好的运行经验。
二、电缆护层保护器产品工作原理及特点
电缆护层保护器安装在电缆金属护层与地之间(见图一)正常情况下，通过保护器的电流很小，是微安级;当电缆护层出现过电压时，保护器迅速投入运行，泄放电缆护层上的电荷，保护电缆安全运行。

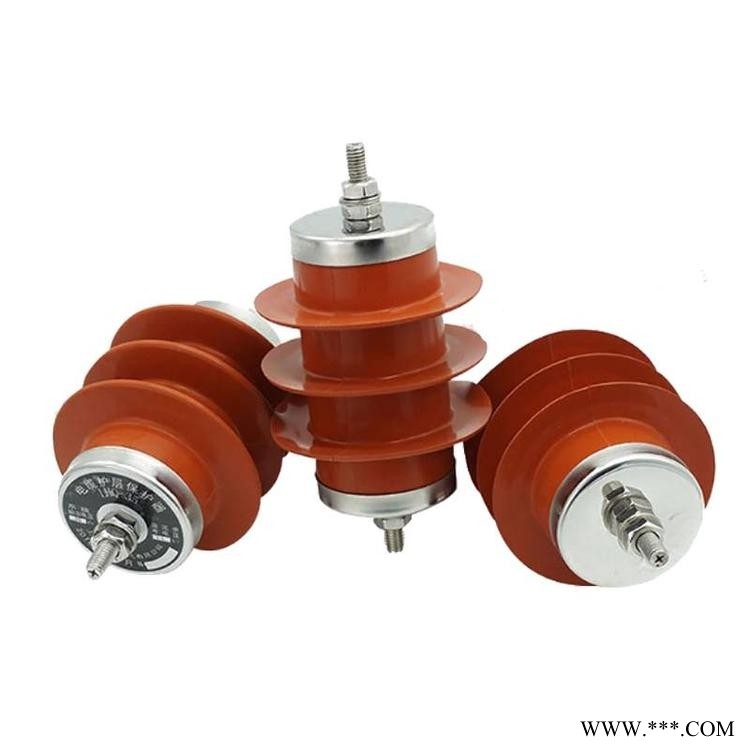

河北蓝能电气设备有限公司生产的保护器采用ZnO压敏电阻作为保护元件，无串联间隙，保护特性好，具有优良的非线性伏安特性曲线。既具有瓷套式金属氧化物避雷器的优点，还具有电气绝缘性能好、介电强度高、抗漏痕、抗电蚀、耐热、耐寒、耐老化、防爆等优点及良好的化学稳定性、憎水性、密封性。
三、电缆护层保护器产品型号说明
电缆护层保护器 BHQ-: 电缆护层保护器,
BHQJS-6～500kV 电缆护层保护器(复合外套，带放电计数器)
BHQ-6～500kV电缆护层保护器(复合外套，不带放电计数器)
四、电缆护层保护器性能参数
规格有6～500kv八个电压等级，其技术参数见下列电气特性表。
| 特性 型号 | 系统 额定 电压 | 工频耐 压/时间 kV/s | 10kA雷电 冲击电流 下的残压 | 直流U1mA 参考电压 (有效值) | 1.05Uc下的局部放点量 | 2ms方 波通流 容量 | 0.75U1mA 下的泄漏 电流 |
外 形 图 |
| kV(有效值) | ≤kV | ≥kV | ≤PC | A | ≤μA | | ||
| BHQ-6 | 6 | 2/2 | 4.6 | 2.2 | ≤10 | 400 | 50 | 图三 |
| BHQ-10 | 10 | 3/2 | 6.5 | 4 | ≤10 | 400 | 50 | 图三 |
| BHQ-27.5 | 27.5 | 5/4 | 7.5 | 4 | ≤10 | 800 | 50 | 图三 |
| BHQ-35 | 35 | 5/4 | 13 | 4.8 | ≤10 | 800 | 50 | 图三 |
| BHQ-66 | 66 | 5/4 | 15 | 5.5 | ≤10 | 800 | 50 | 图二 |
| BHQ-110 | 110 | 5/4 | 15 | 5.5 | ≤10 | 800 | 50 | 图二 |
| BHQ-220 | 220 | 6/3 | 35 | 5.8 | ≤10 | 800 | 50 | 图二 |
| BHQ-500 | 500 | 7.5/4 | 18* | 8.3 | ≤10 | 800 | 50 | 图二 |
