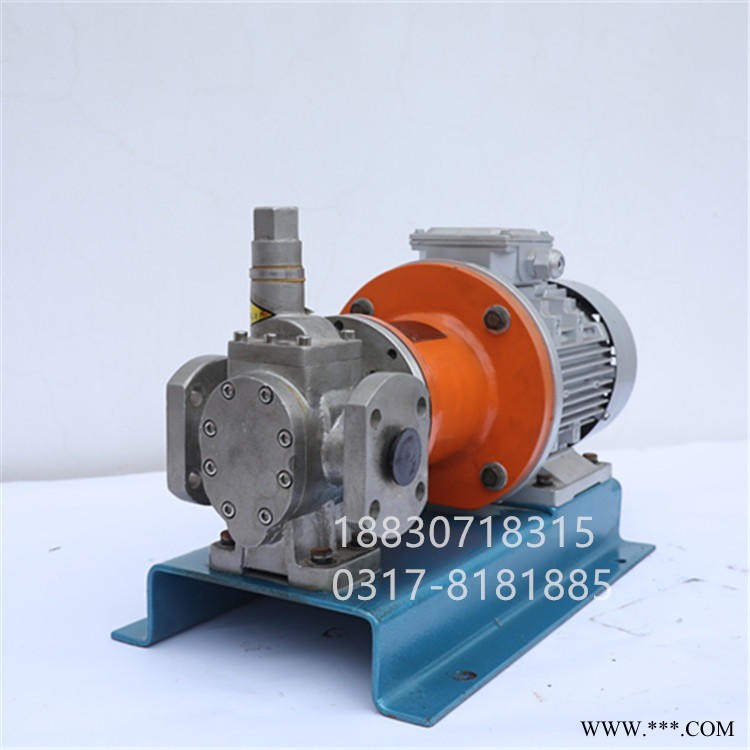

圆弧磁力泵 YCB1.6/0.6 油酸卸车泵 配Y0.75KW电机

圆弧磁力泵 YCB1.6/0.6 油酸卸车泵 配Y0.75KW电机

YCB系列普通材质齿轮油泵适用于输送不含固体颗粒和纤维,无腐蚀性,温度不高于200,粘度为5×10-61.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体; YCB系列不锈钢齿轮泵适用于输送不含固体颗粒和纤维,有腐蚀性;同时YCB系列齿轮泵可以采用铜齿轮配合机械密封装配使用,主要用于有挥发性易燃,易爆场合输送汽油,柴油,甲苯等类似的易燃介质.

　　YCB系列圆弧齿轮泵结构主要有齿轮、轴、泵体、泵盖、轴承套、轴端密封等组成。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无因液现象，噪音低、寿命长、效率高。该泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

　　YCB系列圆弧齿轮泵结构特点：

    圆弧齿轮泵轴端密封设计为两种形式，一种是机械密封，另一种是填料密封，可根据具体使用情况和用户要求确定。如液体有腐蚀性，温度在80-270以内时可特殊定货。

YCB系列圆弧齿轮泵运行维护：

   （1）启动前检查全部管路法兰，接头的密封性。

   （2）盘动联轴器，无摩擦及碰撞声音。

   （3） 次启动应向泵内注入输送液体。

   （4）启动前应全开吸入和排出管路中的阀门，严禁闭阀启动。

   （5）验证电机转动方向后，启动电机。

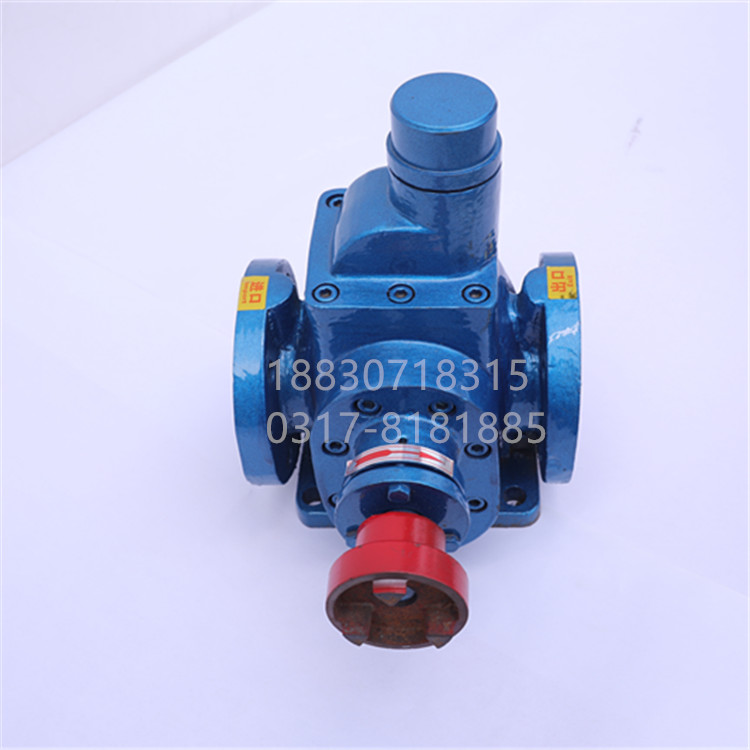

     YCB圆弧齿轮泵是容积泵的一种，由两个齿轮、泵体与前后盖组成两个封闭空间，当齿轮转动时，齿轮脱开侧的空间的体积从小变大，形成真空，将液体吸入，齿轮啮合侧的空间的体积从大变小，而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。

    YCB齿轮泵与渐开线齿轮相比，大突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平衡，无困液现象，噪声低，寿命长，效率高。该泵摆脱了传统设计的束缚，使圆弧齿轮泵在设计，生产和使用上进入了一个新的领域。

圆弧磁力泵 YCB1.6/0.6 油酸卸车泵 配Y0.75KW电机

    圆弧齿轮泵依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。

　　外啮合双齿轮泵的结构。一对相互啮合的齿轮和泵缸把吸入腔和排出腔隔开。齿轮转动时，吸入腔侧轮齿相互脱开处的齿间容积逐渐增大，压力降低，液体在压差作用下进入齿间。随着齿轮的转动，一个个齿间的液体被带至排出腔。这时排出腔侧轮齿啮合处的齿间容积逐渐缩小，而将液体排出。齿轮泵适用于输送不含固体颗粒、无腐蚀性、粘度范围较大的润滑性液体。泵的流量可至300米3/时，压力可达3×107帕。它通常用作液压泵和输送各类油品。齿轮泵结构简单紧凑,制造容易,维护方便，有自吸能力，但流量、压力脉动较大且噪声大。齿轮泵必须配带安全阀，以防止由于某种原因如排出管堵塞使泵的出口压力超过容许值而损坏泵或原动机。

　　YCB圆弧泵在两啮合齿廓间为一点连续接触，不会产生困油现象，彻底解决了渐开线齿轮泵因困油现象导致泵的振动、噪声、轴承负载增大等现象。因此圆弧齿轮泵具有效率、噪声低，并具有良好的节能效果。齿轮采用双圆弧正弦曲线齿形制造。它与渐开线齿轮相比突出的优点是齿轮啮合过程中齿廓面没有相对滑动，所以齿面无磨损，运转平稳，无困液现象，噪音低、寿命长、效率高。YCB圆弧泵摆脱了传统设计的束缚，使得齿轮泵在设计、生产和使用上进入了一个新的领域。

　　YCB圆弧齿轮泵设有安全阀作为超载保护，安全阀全回流压力为泵额定排出压力的1.5倍。也可在允许排出压力范围内根据实际需要另行调整。但注意本安全阀不能作减压阀长期工作，需要时可在管路上另行安装。

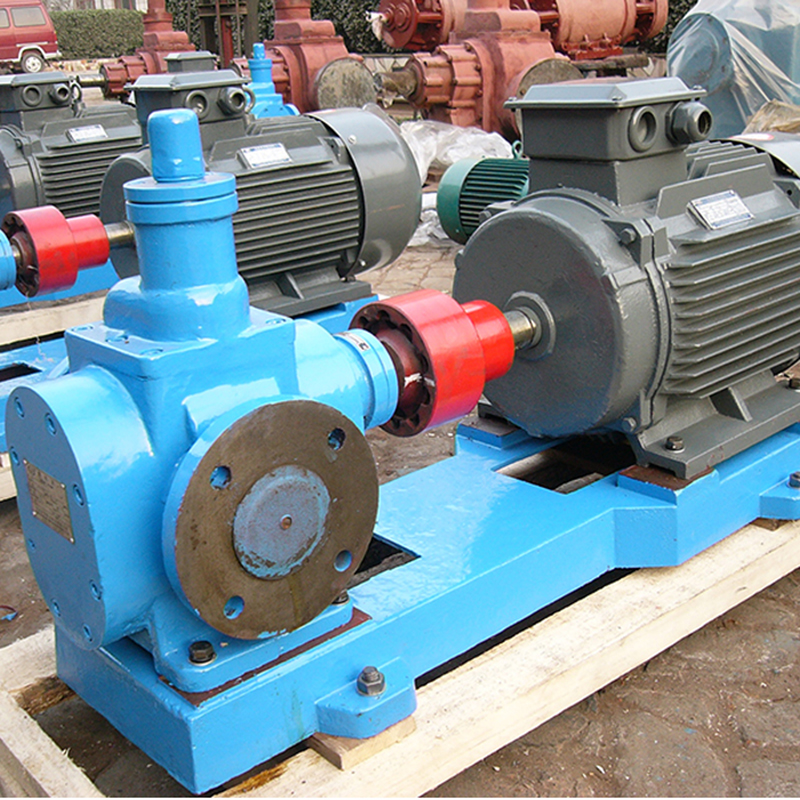

稀油站润滑油泵YCB1.6/0.6圆弧齿轮泵配Y0.75KW-6电机,走进质量天地，带来无限商机

　　工作原理

　　YCB圆弧齿轮泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。齿轮泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。
