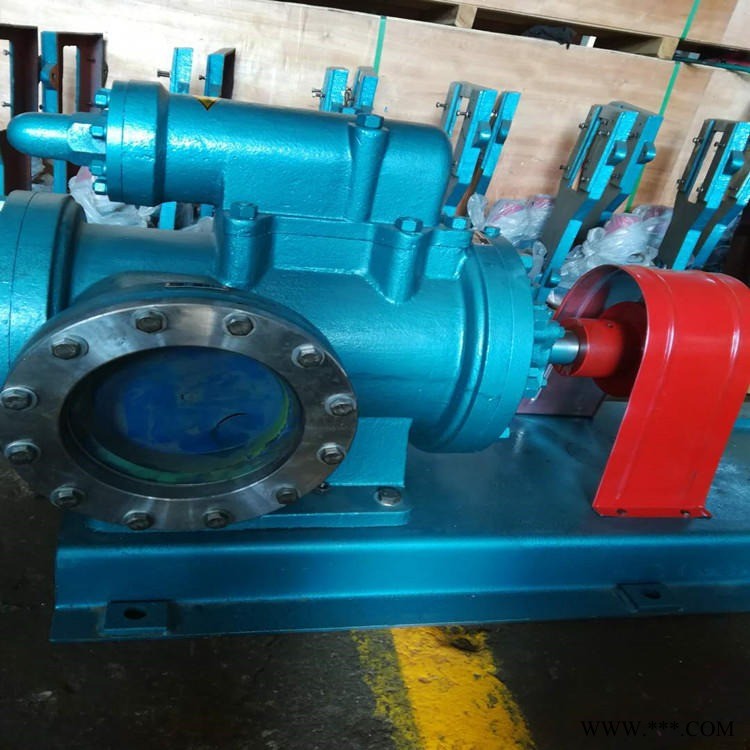

3G螺杆泵 河北帕姆厂生产螺杆泵3G85x2W21 立式船用三螺杆泵 配防爆船用电机

●特点：
    3G三螺杆泵包括3G 通用型，3GC船用型及特殊型。3G三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间 形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输 液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。
   ●适用介质及性能范围：
   3G三螺杆泵所输液体为各种不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2~100°E（3.0~760cst），高粘度液体亦可通过加温降粘后输送。 流量范围0.2~590m3/h， 高工作压力100bar， 高温度150℃。
  ●结构图:
  1、结构简单：具有多种结构形式，一般小流量0.2~6.5m3/h，泵的泵体和衬套合为一体（统称泵体），轴封为机械密封。
  中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有机械密封和填料密封两种。
  3G船用泵的安装形式有卧式和立式两种，原动机为交、直流船用电动机。
  2、寿命长：3G三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从杆绕轴心线自转，主、从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦极小，寿命堪称半 性。
  3、所输液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部件惯性小，则起动力矩和振动很小。
  4、具有高吸入能力。
  5、为保证泵，电机及管路系统的安全，中等流量以上的螺杆泵均带有安全阀，当压力超过安全阀的设定压力时，高压油将回流至泵的进油口。

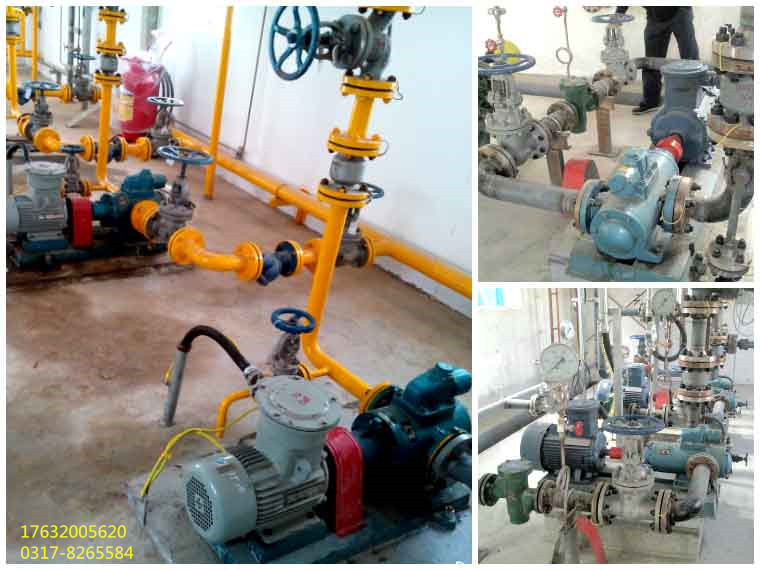

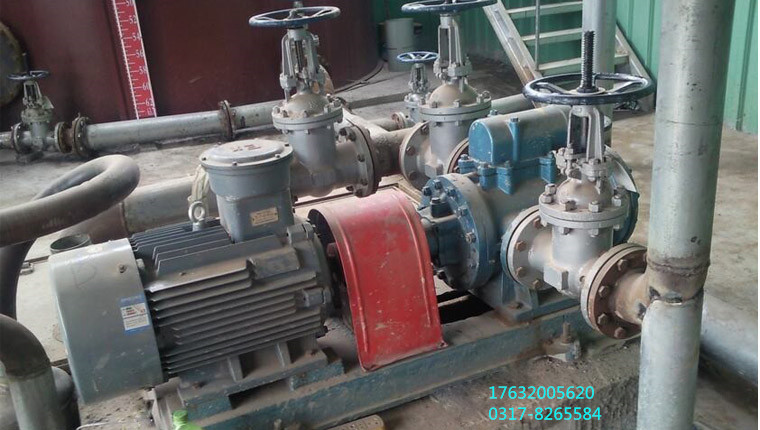

●3G型三螺杆泵安装要求:

    1、安装前应检查泵的油封是否良好，并检查泵在运输中是否损坏，可用手转动联轴器是否有卡劲现象，如有则应拆泵进行清洗，修理和校正。

    2、安装泵的进油和排油管道时，其管径不得小于泵的进油和出油口口径，进油管道不得过长，弯头不得过多，否则将影响泵的工作状态。

    3、当有两台以上的泵安装在同一条主管线上，为便于泵的启动，在近泵的排油管上必须安装逆止阀。

    4、对于在较高温度（指60℃以上）下输送粘度大的油类（如：重油）的备用泵，必须是热备用泵，否则泵在低温下启动会造成电机过载或泵损坏。（建议在靠近泵的排油管上的逆止阀旁，并联安装一个小回流阀，对备用泵可微启回流阀，使泵缓慢逆转，其逆转速≤100转/分，使部分热油经常流过泵内，达到泵热备用目的）。      5、输送介质内含有机械杂质。将严重影响泵的运转和降低使用寿命，因此在泵安装前，必须仔细清除进油管内的焊渣，沙粒等杂质，并应在进油管道靠近泵处安装滤器，滤器网孔大小，可根据工作情况及介质粘度确定。（一般可用40~80目网），过滤面积一般不得小于进油管横截面积的20倍。6、尽量在泵进油和排油口处的螺纹孔上连接压力表和真空表，以便于观察泵的运转状态。

    7、原动机与泵的转轴必须在同一中心线上，可用直尺测隙规在联轴器圆周上间隔90°处检查。

    8、原动机与泵的转向必须一致，严格禁止原动机驱动泵逆转。电机接线时，应先脱开电机与泵的联轴器，对电机作试运转。使其转向与泵的转向标志一致。

　　 ●3G型三螺杆泵的使用

1、泵启动前，必须全开进油和排油闸阀。

    2、 次启动泵或再次使用长期封存的泵时，泵内无介质，应在泵的进油腔灌注适量输送介质，避免泵干启动。

    3、泵启动后，应密切注意电流表，压力表和真空表的数值，超出规定值时，应停泵找出原因后，再行启动。

    4、轴封处点滴泄露，应属正常现象，当泄露量大量增加时，对软填料密封应压紧填料压盖，对机械密封应停泵修复后，再行启动。

    5、用高温蒸汽清扫管线时，应避免高温蒸汽通过泵内。

    6、如果泵长期不工作时，应进行油封，并定期检查油封情况，必要时重新油封
