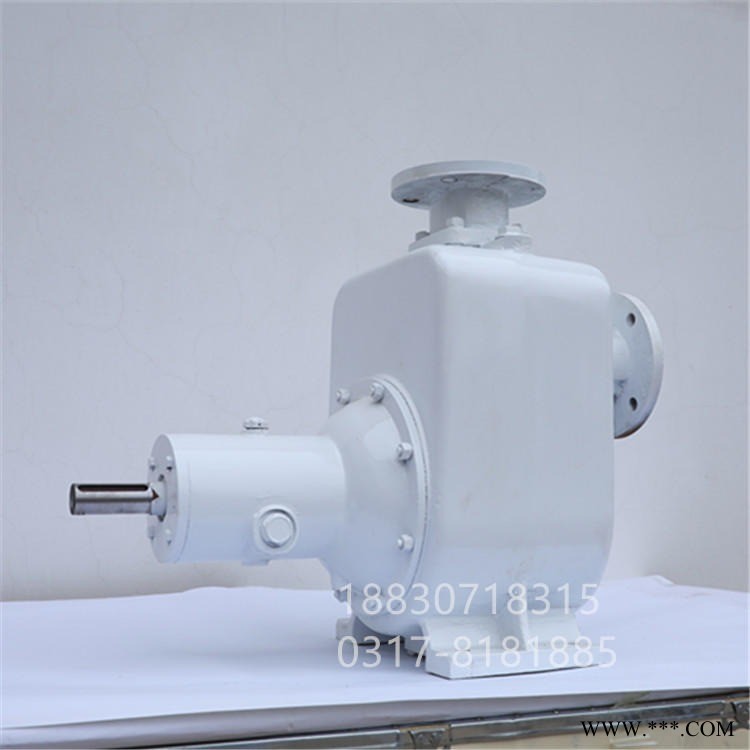

离心自吸泵 帕姆泵 80CYZ-32 自吸油泵 配4kw-2电机



离心自吸泵 帕姆泵 80CYZ-32 自吸油泵 配4kw-2电机

特点:
   CYZ自吸泵属自吸式离心泵系列。具有结构简单、操作维护方便、运行平稳、排量大、效率高、便于调节，有较强的自吸能力，适用范围广等特点。

用途：
   CYZ自吸泵用来输送汽油、柴油等石油产品。介质温度在-20+80，是一种优良的船用装卸油泵，可兼作扫舱水泵。并适用于陆地油库、油罐车等储油装置的油料输送。也可以用来输送海水、淡水等。

结构型式：

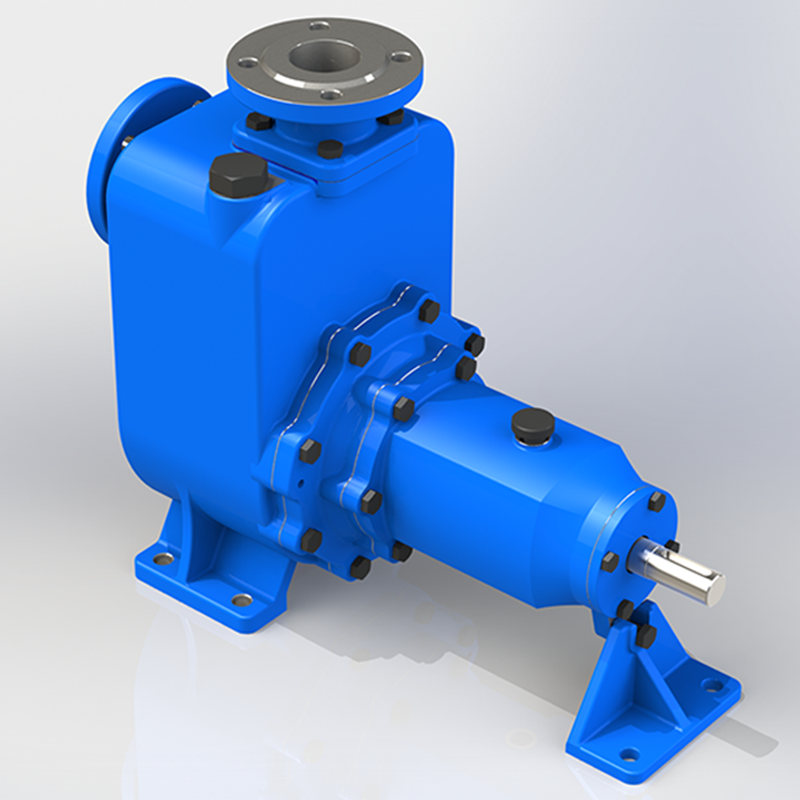

   CYZ自吸泵采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成。泵的轴承采用单列向心球轴承。在一些泵的轴承体底部设有冷却室。泵内部高、低压区间有密封环。轴端采用机械密封。

    一步：根据被输送液体的性质及操作条件确定类型；目前，市场上的离心泵按被输送液体的性质可主要分为以下几种：
   水泵：用于输送清水及物理、化学性质类似于水的清洁液体。
   耐腐蚀泵：用于输送酸、碱等腐蚀性液体。
   油泵：用于输送石油产品.
二步：根据流量(一般由生产任务定)及计算管路中所需压力，确定泵的型号(从样本或产品目录中选取)。
   查性能表或特性曲线，要求流量和压力与管路所需相适应。
   若生产中流量有变动，以大流量为准来查找，H也应以大流量对应值查找。
   若H和Q与所需要不符，则应在邻近型号中找H和Q都稍大一点的。
   若几个型号都满足，应选一个在操作条件下效率
   为保险，所选泵可以稍大；但若太大，工作点率点太远，则能量利用程度低。
   若被输送液体的性质与标准流体相差较大，则应对所选泵的特性曲线和参数进行校正，看是否能满足要求。
    自吸油泵的基本构造是由六部分组成的分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

离心自吸泵 帕姆泵 80CYZ-32 自吸油泵 配4kw-2电机

     1、叶轮是自吸离心泵的核心部分，它转速高出力大，叶轮上的叶 片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。

     2、泵体也称泵壳，它是水泵的主体。起到支撑固定 作用，并与安装轴承的托架相连接。

     3、泵轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。

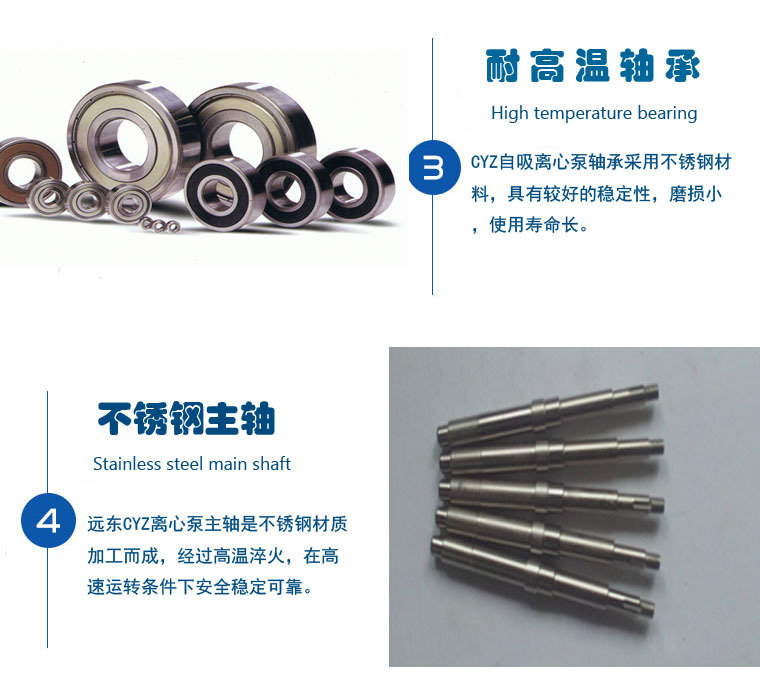

     4、轴承是套在 泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/33/4的体积太多会发热，太少又有响声并发热！滑 动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度高在85度一 般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！

     5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造 成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所 使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.251.10mm之间为宜。

    6、填料函主要由填料，水封环，填料筒，填料压 盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空！当泵 轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却！保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意！在运行 600个小时左右就要对填料进行更换。

     自吸离心泵的过流部件

     自吸离心泵的过流部件有：吸入室，叶轮，压出室三个部分。叶轮室是泵的核心，也是流部件的核心。泵通过叶轮对液体的作功，使其能量增加。叶轮按液体流出的方向分为三类：

    （1）径流式叶轮（离心式叶轮）液体是沿着与轴线垂直的方向流出叶轮。（2）斜流式叶轮（混流式叶轮）液体是沿着轴线倾斜的方向流出叶轮。（3）轴流式叶轮液体流动的方向与轴线平行的。
     叶轮的分类
     叶轮按吸入的方式分为二类：
    （1） 单吸叶轮（即叶轮从一侧吸入液体）。    （2） 双吸叶轮（即叶轮从两侧吸入液体）。
     叶轮按盖板形式分为三类：    （1） 封闭式叶轮。    （2） 敞开式叶轮。    （3） 半开式叶轮
