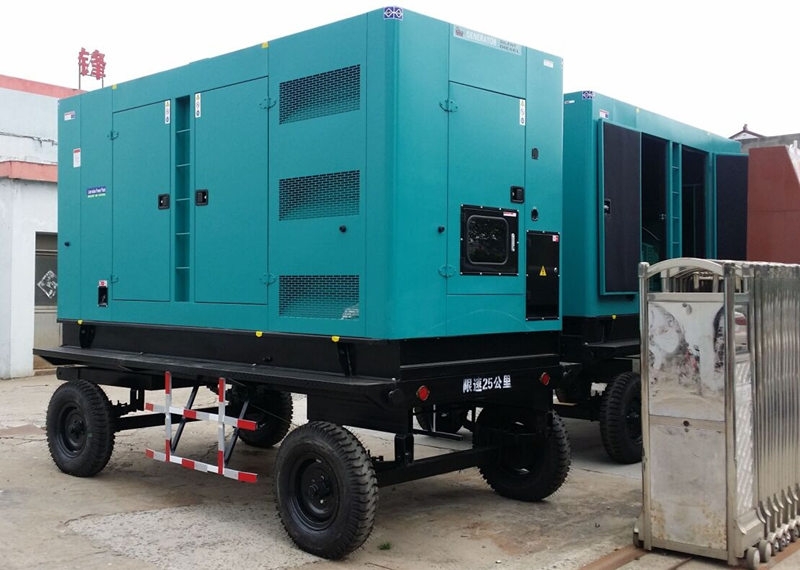

50KW柴油发电机
柴油机馈线柜内配置微机型柴油机综合保护装置和柴油机微机型差动保护装置。每个断路器回路配置智能操显装置、直流电源小空开、交流小空开；接地母线与开关柜列相同，每列开关柜接地母线至少应在两端适当位置预留与接地网相连的接地端子用螺栓。对外引接电缆均经过端子排，每排端子排留有20％的备用端子。所有的端子绝缘材料必须是阻燃的。端子排统一选用PHOENIX（菲尼克斯）螺钉卡箍连接系列接线端子。机组出口开关柜、厂用变压器开关柜采用电缆下进下出进线形式，进线电源柜需满足铠装电缆的连接要求。
按设计订货图要求配用与真空断路器开断参数匹配的高动热稳定值电流互感器，电流互感器二次绕组在端子排上进行连接。应在正面与背面有标明设备用途及盘柜序列的标字牌。整套柜体在制造厂内联屏，贯通母线长度大于3－4个柜，贯通母线紧固件工厂组装后，做好标记后，分解发货，外包装注明柜体方案编号和设备用途名称。安装位置的选定，还应兼顾以几个方面：确保机房进、排风顺畅，必须将散热器排出的热空气导流出机房并阻止其回流；确保机组运行时所产生的噪声和烟雾尽可能的少污染周围环境；柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养。
对于特别重要的高层建筑(如超高层建筑)，其内部含有特别重要负荷，应考虑一电源系统检修或故障时，另一电源系统又发生故障的严重情况，此时一般应设柴油发电机组做应急电源。柴油机的起动方式有三种，手摇起动，通过手摇装置把柴油机起动起来；电动起动：利用电动机作为动力，通过传动机构来驱动曲轴旋转，在高层建筑中应选用转速1000～1500转/分的高速机组。此种机组具有体积小、重量轻、运行稳定等优点。
| 技术参数 | |
|
| HS65KVA / HS65KVA-ATS |
| 尺寸 |
|
| 长x宽x高 毫米 | 2200x1050x1200 |
| 自重 千克 | 890 |
| 运行数据 |
|
| 连续功率 千瓦 | 50 |
| 连续功率 千伏安 | 62.5 |
| 备用电源 千瓦 | 53.6 |
| 备用电源 千伏安 | 67 |
| 额定电压 1~ V | 230 |
| 额定电压 3~ V | 400 |
| 频率 赫兹 | 50 |
| 功率因数 cosΦ 1~ | 0.8 |
| 绝缘等级 | H |
| 功率因数 cosΦ 3~ | 0.8 |
| 发动机数据 |
|
| 发动机 | R4105ZD |
| 启动方式 | 电启动/自启动 |
| 汽缸工作容积 立方厘米 | 4330 |
| 工作功率（DIN ISO 3046） 千瓦 | 56 |
| 按照转数 1/分钟 | 1500 |
| 油箱容积（燃料） 升 | 40 |
| 燃料消耗 升/小时 | 14.2 |
| 机油容量（润滑油） 升 | 8 |
| 品牌 | HANSI翰丝 |
| 负责人 | 蔡经理 |
| 致电 | ①③⑨①⑦①⑨②⑤⑤④（+V信） |
| Q | ②②①⑦④①④①②② |
50KW柴油发电机
