PCB打孔机 测速器(空气轴承)D1686
产品: 浏览次数:661PCB打孔机 测速器(空气轴承)D1686
单价: 电议
最小起订量: 10 件
供货总量:
发货地: 江苏-南京市
发货期限: 自买家付款之日起 15 天内发货
有效期至: 长期有效
最后更新: 2022-12-09 14:45

详细信息
是否有现货: 种类: 磁阻
输出信号: 模拟型 材料: 聚合物
材料晶体结构: 单晶 型号: Mg-01
规格: 直径8 商标: Cnd
包装: 箱装 提供样品:
产量: 10000

产品简介

该产品是电主轴电机(空气轴承)高速测量的重要传感器,特别是在PCB钻孔机电主轴速度测量领域,可以代替(英飞凌)型号FP212L100-22,FP212D250-22产品。电主轴是工业自动加工领域的核心部件,对其转速进行实时准确的检测至关重要。TMS8系列速度传感器以其微小的体积、高的频率响应、强的抗干扰性能成为电主轴行业理想的测速传感器。该系列产品广泛用于SC63、SC3163、1331、H516D、1686、1722、1822等多种型号电主轴测速,涵盖6万转、12.5万转、16万转、18万转、20万转及以上转速电主轴的全领域。

工作原理

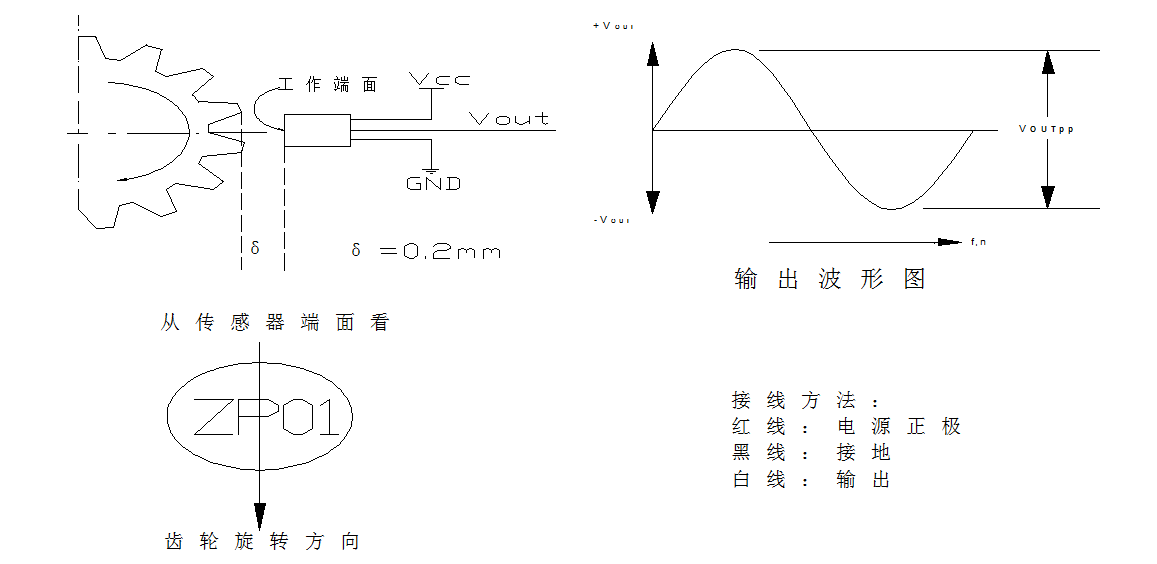

该产品的核心是薄膜磁敏电阻的背面加偏置磁场或聚磁纯铁,当被检测铁磁性物体或磁钢经过其检测区域时,MR1和MR2处的磁场先后增大,从而导致MR1和MR2的阻值先后增大。如在①、③两端加电压Vcc,则②端输出一正弦波,如下图所示:

产品特点

· 非接触测量,测量方法简单 · 信号触发为铁磁材料

· 测量精度高,输出电压可控 · 抗震性、抗冲击性强

· 工作温度-40℃~+1250℃ · 易实现远距离传输

· 内置整形集成模块 · 可测转速40万转/每分钟以上

· 可用于水、油、汽、粉尘、带压操作和特定腐蚀性环境

应用领域

· 速度检测

· 位置检测

· 旋转方向检测

· 线性位置检测

· 角度编码器

典型应用

· 高转速主轴电机

· PCB钻孔设备

· 纺机锭子

· 收割机

· 转速装置

安装使用说明

电特性

参 数

量 值

电源电压Vcc

5V DC

输出Vout

≥1.5V(可根据客户要求制定)

静态电位

1/2 Vcc±2%

最大功耗

≤450mW

总电阻

0.8~4KΩ

中心对称

≤10%

失调电压

≤130mV

截止频率

>20 KHz

安装使用说明
