PT100电子式钽钉搪瓷放料阀产品说明

本实用新型涉及搪瓷放料阀的部件，具体地说是一种搪瓷放料阀阀体。化工行业反应釜上用的放料阀，应具有一定的耐蚀性，所以其阀体内表面需进行搪瓷加工。目前，放料阀的阀体均是铸造而成，由于其材料是铸铁，含碳量高，造成一是脱碳回火时间长(一般需12小时左右)，影响生产效率；二是搪瓷难度较大，成品率低，致使生产成本上升。又名卸料装置，放料阀是连接在管道端口的一作为放料用的阀门装置，放料阀的作用是管路管网设备中排灰卸料之用，实用与粉状物料和颗粒状物料，一般用于环保、冶金、化工、煤矿、电厂等工艺部门广泛使用。搪瓷是涂烧在金属底坯表面上的无机玻璃瓷釉。在金属表面进行瓷釉涂搪可以防止金属生锈，使金属在受热时不至于在表面形成氧化层并且能抵抗各种液体的侵蚀。搪瓷制品不仅安全无毒，易于洗涤洁净，可以广泛地用作日常生活中使用的饮食器具和洗涤用具，而且在特定的条件下，瓷釉涂搪在金属坯体上表现出的硬度高、耐高温、耐磨以及绝缘作用等优良性能，使搪瓷制品有了更加广泛的用途。瓷釉层还可以赋予制品以美丽的外表，装点人们的生活。可见搪瓷制品兼备了金属的强度和瓷釉华丽的外表以及耐化学侵蚀的性能。

放料阀分为上展示和下展示，主要区别有：
①启闭行程：启闭行程不同，安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度小,在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。
②启闭力矩：上展式放料阀为阀瓣向上运动阀门打开，打开时阀门需克服介质作用力,打开时较关闭力矩大。下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。

搪瓷测温放料阀的特点：

1、耐磨：由于搪瓷放料阀的阀芯是陶瓷，密封圈是搪瓷，所以搪瓷放料阀在开关时不会产生太大的磨损。

2、密封性能好：由于搪瓷放料阀的密封是采用涂烧在金属底坯表面上的无机玻璃瓷釉，直到阀芯与密封圈*吻合才能使用。所以他的密封性能是可靠的。

3、开关轻：由于陶瓷球阀的密封圈底部采用弹簧结构使密封圈与阀芯紧紧抱在一起，而且陶瓷在研磨后具有很高的自润滑性，所以在外界力量超过弹簧的预紧力时开关非常轻。

4、使用寿命长：陶瓷球阀具有耐磨、耐腐蚀、耐冲刷等特点，已广泛应用于石油、化工、发电、矿山、造纸、冶金等各部门。

发明内容
为了解决搪瓷放料阀阀体生产时间长、成品率低的问题，本实用新型提供一种拼装而成的阀体，该阀体的制造不仅脱碳回火时间短而且搪瓷加工容本实用新型提供的技术方案将阀体分解为阀壳、支架连接管、放料管、法兰等几个部分。阀壳用碳钢板在的模具上冲压成型，并在阀壳上加工出支架连接管孔和放料管连接孔，用碳钢板制成阀壳法兰并和阀壳焊接组装。根据所需用无缝钢管切割加工出放料管和支架连接管，用碳钢板加工出放料管和支架连接管法兰，并分别和放料管及支架连接管焊接组装，将焊接有法兰的放料管及支架连接管和阀壳焊接组装成阀体。阀体在电炉里回火15分钟左右，经自然冷却、表面处理后进行内表面搪瓷和烧制加工，其搪瓷合格率可达98%以上。

本实用新型的效果是阀体的回火时间短，搪瓷合格率高，从而降低了阀体的制造成本。钽，金属元素，主要存在于钽铁矿中，同铌共生。钽的硬度适中，富有延展性，可以拉成细丝式制薄箔。其热膨胀系数很小。钽有非常出色的化学性质，具有*的抗腐蚀性。无论是在冷和热的条件下，对盐酸、浓硝酸及“王水”都不反应。可用来制造蒸发器皿等，也可做电子管的电极、整流器、电解、电容。医疗上用来制成薄片或细线，缝补破坏的组织。将金属钽钉与搪瓷结合既有*的抗腐蚀性能还有即时传导温度性能。钽的线胀系数在0～100℃之间为6.5×10-6K-1，超导转变临界温度为4.38K,原子的热中子吸收截面为21.3靶恩。钽有非常出色的化学性质，具有*的抗腐蚀性。无论是在冷和热的条件下，对盐酸、浓硝酸及“王水”都不反应。

但钽在热的浓硫酸中能被腐蚀，在150℃以下，钽不会被浓硫酸腐蚀，只有在高于此温度才会有反应，在175度的浓硫酸中1年，被腐蚀的厚度为0.0004毫米，将钽放入200℃的硫酸中浸泡一年，表层仅损伤0.006毫米。在250度时，腐蚀速度有所增加，为每年被腐蚀的厚度为0.116毫米，除上面所述情况外，一般的无机盐在150度以下一般不能腐蚀钽。实验证明，钽在常温下，对碱溶液、溴水、稀硫酸以及其他许多药剂均不起作用，仅在和热浓硫酸作用下有所反应。这样的情况在金属中是比较罕见的。此套管上安装的金属钽钉测温头在测温同时也可以作为导体把釜内的静电释放出来，使得生产更加安全。在搪玻璃温度计套管的底部加上金属钽钉的测温头和PT100的铂电阻，可以准确、实时反映设备内部温度变化，适合自动化控制系统装置使用，即时有效。

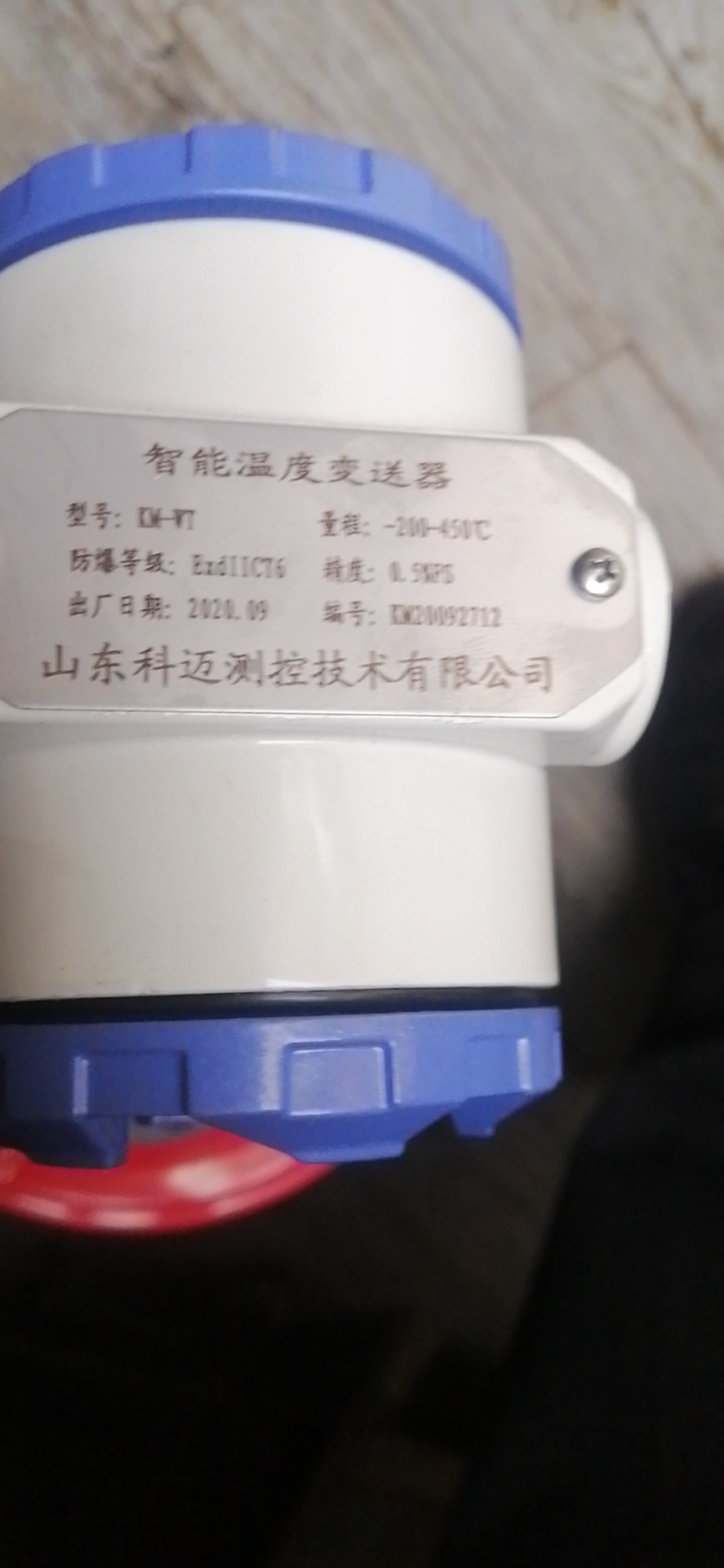

ZDPT100型带测温钽钉温度变送器调试方法按键说明：

  面板上有S键及Z键，共有5种按键组合：

  S键：参数前进或设置位移位。

  Z键：参数后退或设置位数据加1。

  确认键（按下S键2秒）：修改数据存入临时内存，同时参数前进一步。

  各菜单参数说明：

  参数设置时的按键操作如下图所示：（图中仅列出部分参数）密码为160。进入方法：在正常显示状态下，按下S键2秒，出现提示符PASS，2秒后出现数字158，此时按Z键改为160再按S键进入A菜单。按下Z键使设置位闪烁后才可以修改参数值。按键操作方法请参考图表所示。

温度变送器调整示例如下

1、接上电阻箱，输出100欧姆调整偏差值。例如：100欧姆对应的温度为0度；此时为-10度，此时用按键调出160对应的A菜单，调整160对应的菜单PBB参数为-10+原有的值，然后保存退出。

       2、把电阻箱调为138.5欧姆，此时对应的温度为100度。如有偏差调整160对应的菜单PYY参数。例如：此时表头显示为105度。PYY参数初始值为1.000.就适量减小此值，直到调准，如偏小就适当调大此值。

权利要求
1、一种搪瓷放料阀阀体，其特征是，在阀壳上焊接有阀壳法兰、放料管和支架连接管，在放料管和支架连接管顶端各焊接有连接法兰，阀体内表面有搪瓷涂层。
2、 如权利要求l所述的搪瓷放料阀阀体，其特征是所述的阀壳与阀壳法兰和连接法兰用Q235碳钢板制成，放料管和支架连接管由无缝钢管制成。

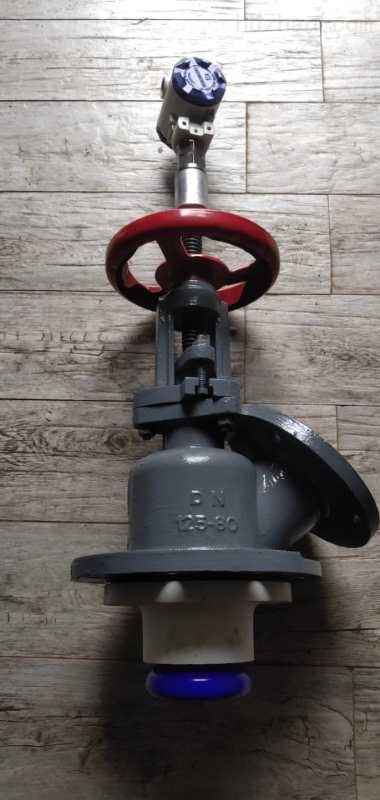

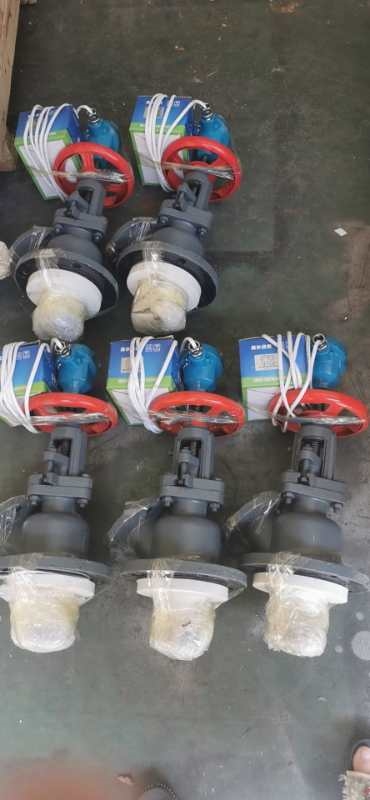

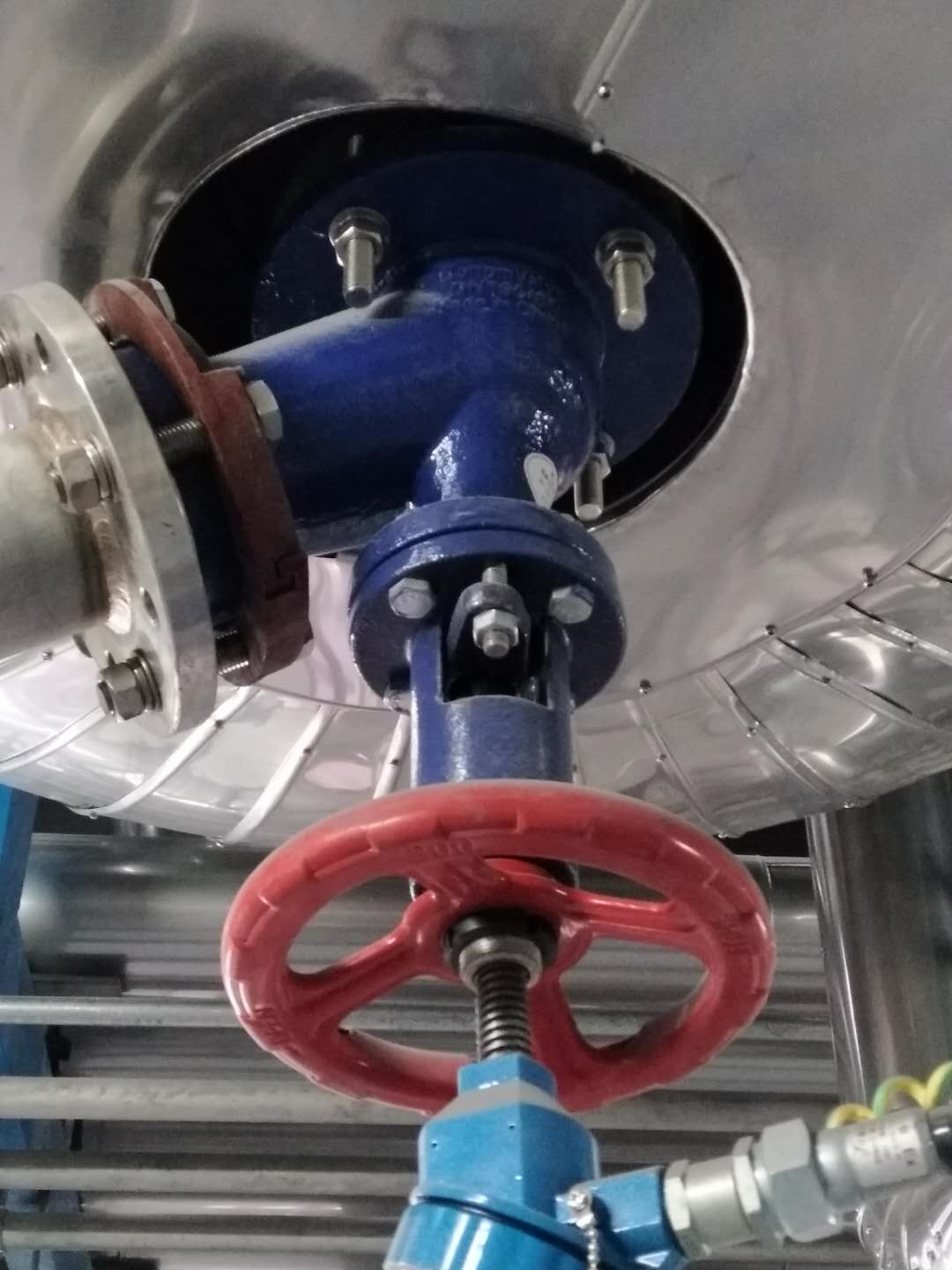

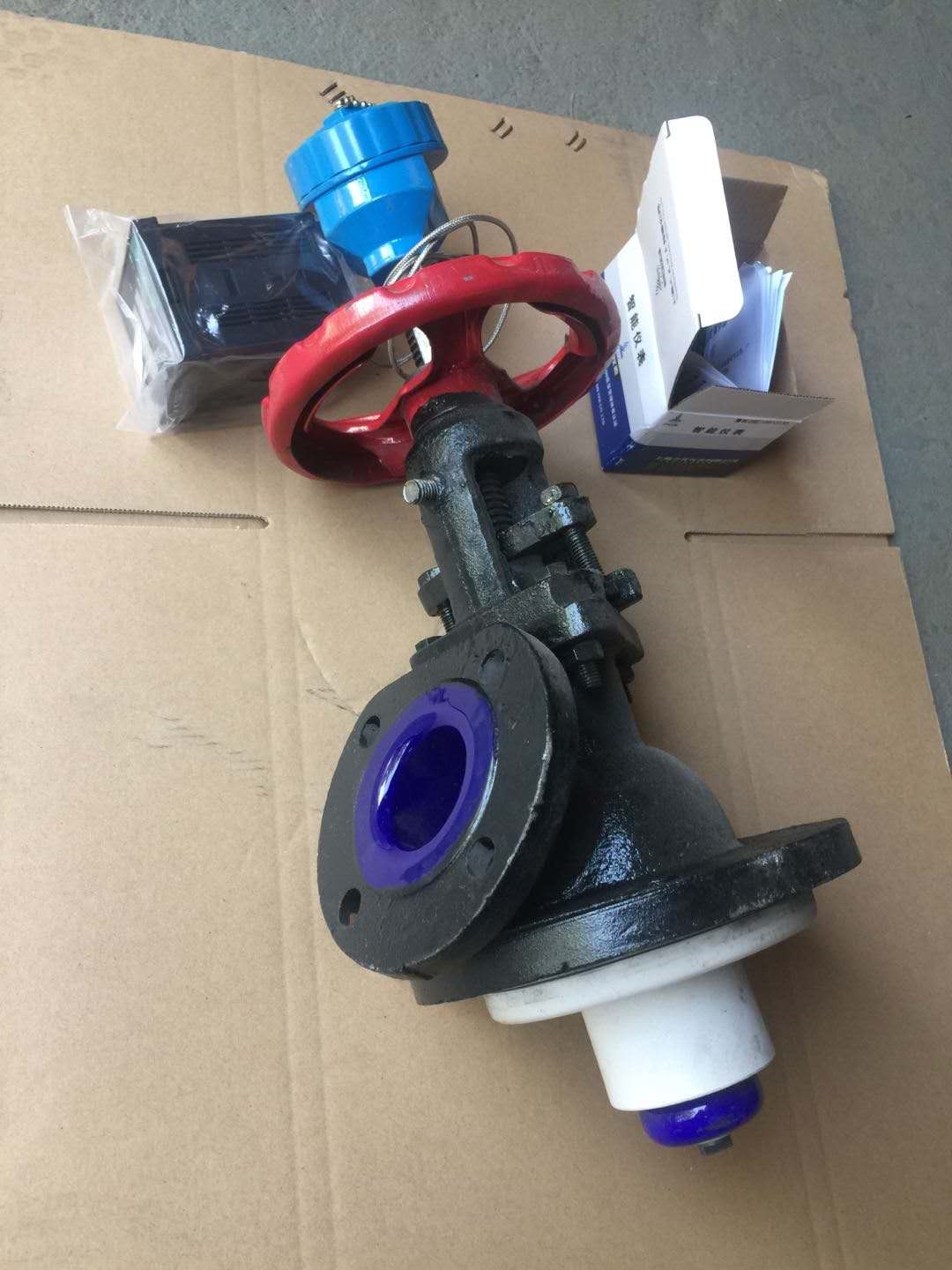

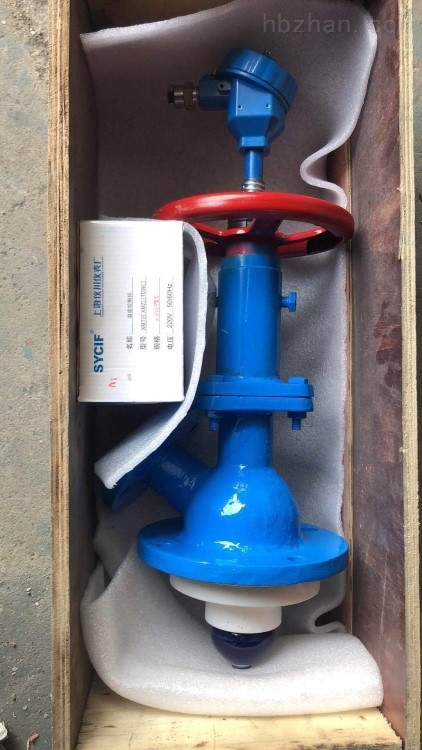

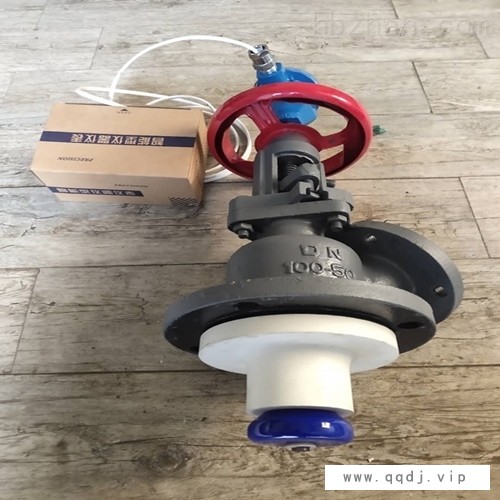

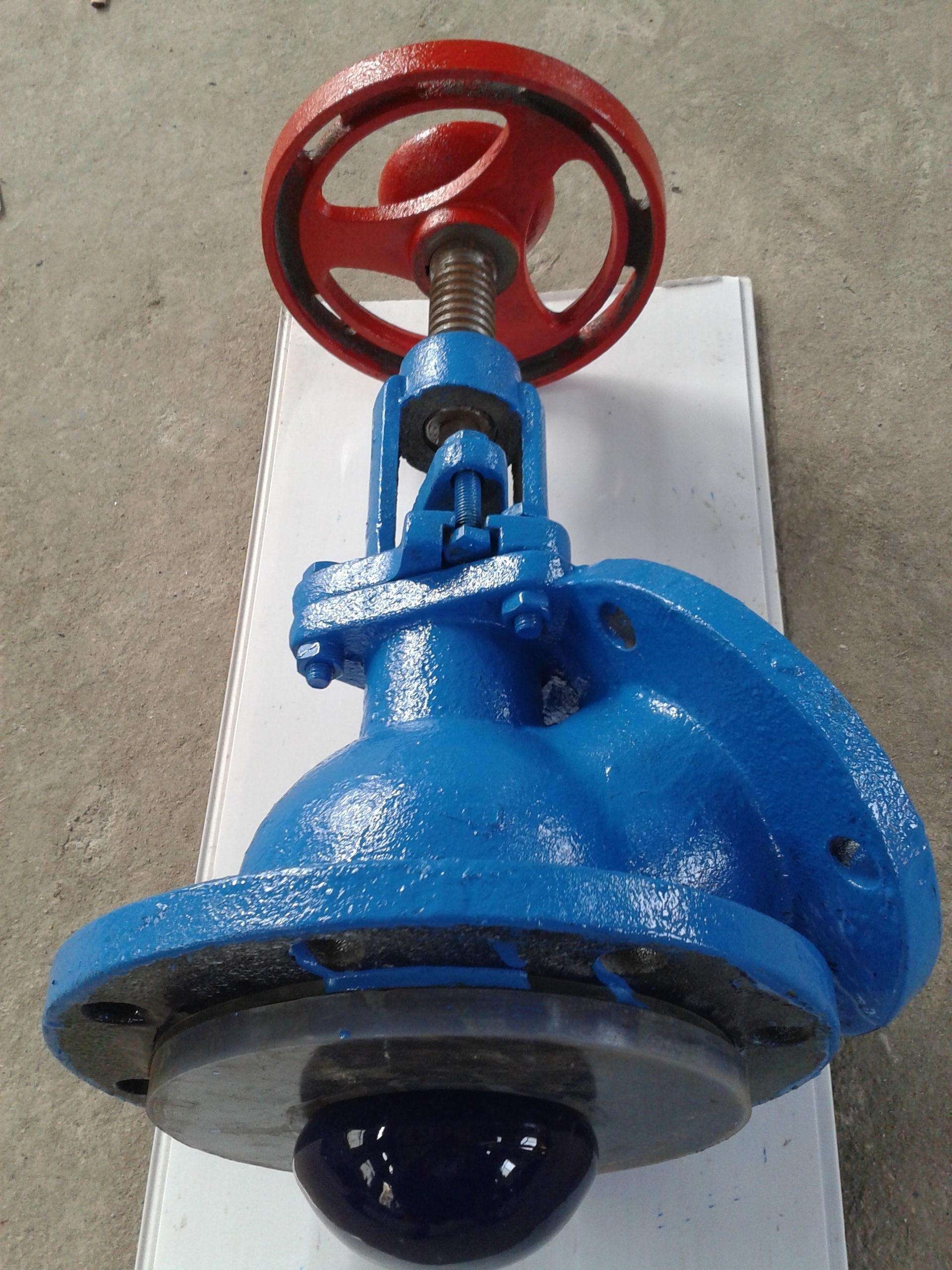

PT100电子式钽钉搪瓷放料阀

上展式放料阀/测温阀尺寸表mm

 下展式放料阀尺寸表mm

摘要本实用新型涉及一种化工行业用搪瓷放料阀上的阀体。该阀体分别由阀壳与阀壳法兰和支架连接管及放料管焊接组装而成，其阀壳、阀壳法兰、支架连接管和放料管采用碳钢板和无缝钢管制作，具有回火时间短和搪瓷加工成品率高等特点，从而降低了制造成本。搪瓷放料阀是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的产品。

部分工况选用说明如下：

1、下展式放料阀适用于结晶体物料，关于颗粒度较大的物料放料效果较抱负，因为密封阀片是F46原料，耐温在100摄氏度以下，且不耐磨，有必要留意。详细运用时，能够更换成四氟材料，这样耐温也能到达220摄氏度。耐磨性也提高了。特别情况下，颗粒物较为粘稠，能够在阀芯端部加长构成刺状物，这样在阀门接连开闭时，能够作为“炉钎”运用。到达引导物料的目的。

2、上展式放料阀适用于制药企业反响釜下料口无积料需求。特别情况下，因为选用上展式，在物料沉淀时能够有效的引导物料。然后快速的放料。

上展式放料阀，密封性能可靠、操作非常方便，设钽钉快速测温装置！

1、搬运：

搬运时只允许罐耳受力（指非包装时），不允许滚动及用撬杠，避免震动、碰撞，严禁接管管箍、卡子等易损部件受力。

2）吊装：

吊装时必须在规定部位（如夹套接管、罐耳等）挂网丝绳。（罐盖上的吊环只作吊罐盖使用），不能与任何物体相碰，稳吊轻放。

3）组装前检查：

组装前，检查人员应穿洁净软底胶鞋进入容器内检查搪玻璃层有无异常现象。

4）法兰的安装：

在拧紧法兰螺栓时，应按沿对角线成对地逐渐拧紧、用力要均匀，不应一次*拧紧，避免因受力不匀而造成搪玻璃层破裂而影响使用寿命。

5）卡子的安装：

应先检查卡子是否完整，数量是否符合规定，安装时要保证距均等，松紧适度确保运转安全及密封可靠。

6）搅拌器的安装：

a、先将搅拌器放入罐内（罐底铺设软垫），然后将罐盖吊至预定位置，同时将密封件套入搅拌轴，再将搅拌器提升与减速机输出轴连接，锁紧防松装置。

b、调整搅拌轴与密封件的同轴度及垂直度，达到技术规定的要求后使搅拌轴缓慢转动，当运转灵活，无异常现象时，才准再试开启电动机按纽，直至运转正常（此段时间不宜过长）。

7）衬垫的选择：

必须根据介质的类别、浓度、温度进行选择，衬垫本身的性质和使用方法，应适用于工艺要求，我公司目前供应的衬垫有石棉橡胶、橡胶外包聚四氟乙烯可供用户选择。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关，如需要了解更多其它阀类产品的信息可以点击减压阀查看。感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务，产品所属放料阀。
