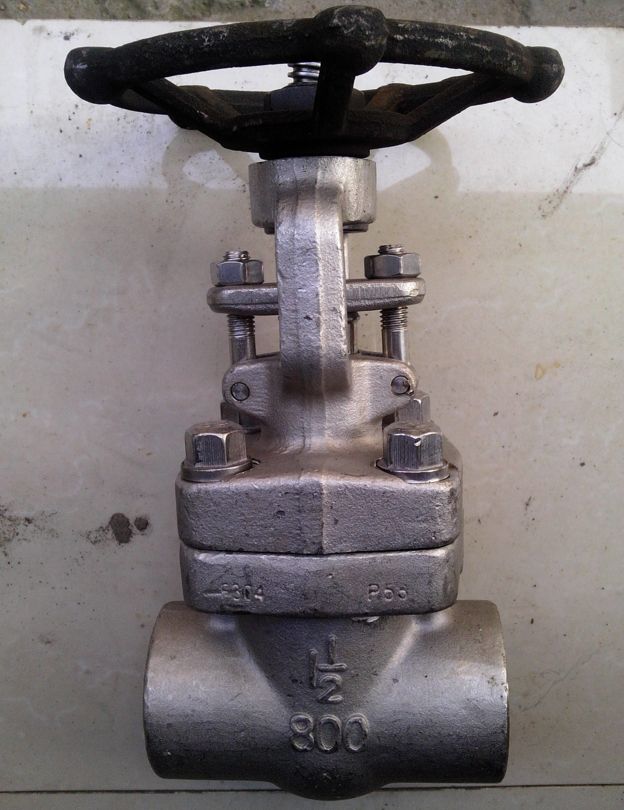

我们一直坚信百年大计,* 一,我们恪守质量*,成就精品阀门,我们以的品质,创造的服务。公司主要生产闸阀、球阀、蝶阀、高温阀门、高压阀门、电站阀门、工业阀门等各种高品质阀门。您如需查询更多锻钢闸阀相关产品信息,浙江上欧阀门产品分类→ 佳的品质、的服务,上欧为你创造更多价值! 内螺纹与承插焊闸阀详细介绍: 内螺纹与承插焊闸阀有三种阀盖设计,第 一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。 内螺纹与承插焊闸阀的结构设计和规范: 内螺纹与承插焊闸阀制造按API 602,BS5352,ANSI B16.34. 试验与验收按API 598,标识按照MSS SP-25. 内螺纹与承插焊闸阀结构型式如下: 1.全通径或缩径; 2.明杆带支架; 3.两端自动调心的填料压套; 4.用缠绕式垫片的螺栓型阀盖、螺纹密封焊接型阀盖,或自密封阀盖 5.本体倒密封; 6.承插焊接ANSI/ASME B16.11; 7.螺纹端(NPT端)按ANSI/ASME B1.20.1。 内螺纹与承插焊闸阀材料表: 序号 NO. | 名 称 | 美标碳钢 CS to ASTM | 美标合金钢 AS to ASTM | 美标不锈钢钢 SS to ASTM | Part Name | Type A 105 | Type F22 | Type F304(L) | Type F316(L) | 1 | 阀体 | Body | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 2 | 阀座 | Seat Ring | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) | 3 | 闸板 | Wedge | A276 430&410 | A182 F304 | A182 F304(L) | A182 F316(L) | 4 | 阀杆 | Stem | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) | 5 | 垫片 | Gasket | Corrugated SS+graphite | SS+PTFE | 6 | 阀盖 | Bonnet | A105 | A182 F22 | A182 F304(L) | A182 F316(L) | 7 | 螺栓 | Bonnet Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 8 | 销 | Pin | A276 420 | A276 F304 | 9 | 填料压套 | Gland | A276 410 | A182 F304(L) | A182 F316(L) | 10 | 活节螺丝 | Gland Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | 11 | 填料压盖 | Gland Flange | A105 | A182 F11 | A182 F304(L) | A182 F316(L) | 12 | 螺母 | Gland Nut | A194 2H | A 194 4 | A194 8 | A194 8M | 13 | 阀杆螺母 | Stem Nut | A276 420/Cu-Alloy(铜合金) | 14 | 手轮锁紧螺母 | H.W.Lock Nut | A 194 2H | A194 4 | A 194 8 | A194 8M | 15 | 铭牌 | Nameplate | SS | 16 | 手轮 | Handwheel | A197 | 17 | 衬垫 | Bearing Gasket | A473 431 | 18 | 填料 | Stem Packing | Flexible Graphite | PTFE | 适用介质 Suitable Medium | (水、油、气等)W.O.G.etc | (酸类)HNO3,CH3OOH etc | 适用温度 Suitable Temperature | -29℃~425℃ | -29℃~550℃ | -29℃~180℃ |
注:可按要求采用其他材料 Note:Other materials are available upon request. CS=碳钢 AS=合金钢 SS=不锈钢 CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel; 内螺纹与承插焊闸阀尺寸和重量表 Dimensions(mm)and Weights(Kg) 通径 | 缩径RB | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | | NPS | 全径FB | | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | L | 150~800Lb | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 900Lb | 79 | 92 | 111 | 120 | 120 | 140 | 178 | 210 | 1500Lb | 111 | 111 | 111 | 114 | 120 | 140 | 162 | 210 | H(OPEN) | 150~800Lb | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | 900~1500Lb | 169 | 197 | 197 | 236 | 246 | 283 | 330 | 354 | W | 150~800Lb | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | 900~1500Lb | 100 | 125 | 125 | 160 | 160 | 180 | 200 | 240 | Weights | Bolted | 150~800Lb | 2.1 | 2.0 | 2.3 | 4.3 | 5.9 | 6.9 | 11.1 | 15.2 | 900~1500Lb | 2.5 | 4.3 | 4.2 | 6.6 | 8.8 | 12.5 | 17.2 | 23.5 | Welded | 150~800Lb | 1.8 | 1.7 | 2.0 | 3.8 | 5.1 | 6.1 | 10.2 | 14.2 | 900~1500Lb | 2.4 | 4.2 | 4.0 | 6.3 | 8.7 | 12.1 | 17.2 | 22 | 浙江上欧阀门订货须知: 我们可以为您提供专业的解决方案,包括设计、定做、成套、运行、服务。我们一直致力于阀门行业领域的*,为您提供 新的阀门知识、 好的服务、 佳的技术顾问。如有任何疑问,您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。若已经由设计单位选定我公司的锻钢闸阀产品,请您根据锻钢闸阀参数直接与我们销售中心订购。当您使用的场合非常重要或者环境比较复杂时,请您提供设计图纸和详细参数,我们的工程师专家会专心为您审核与分析。我们立志成为的阀门制造商。 上欧阀门服务承诺: (1) 严格按照合同要求,提供符合设计标准,质量合格的产品。 (2) 严格检查和控制原材料、原器件、配套件的进厂质量。 (3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。 (4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。 (5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。 (6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。 (7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。 (8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。 (9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。 (10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。 (11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。 (12) 严格执行供需双方就有关问题召开会议的纪要或协议。 (13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务班。 (14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。 (15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。 (16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,制度,指导用户的日常维护,及时指出并解决可能出现的故障。 (17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。 |
