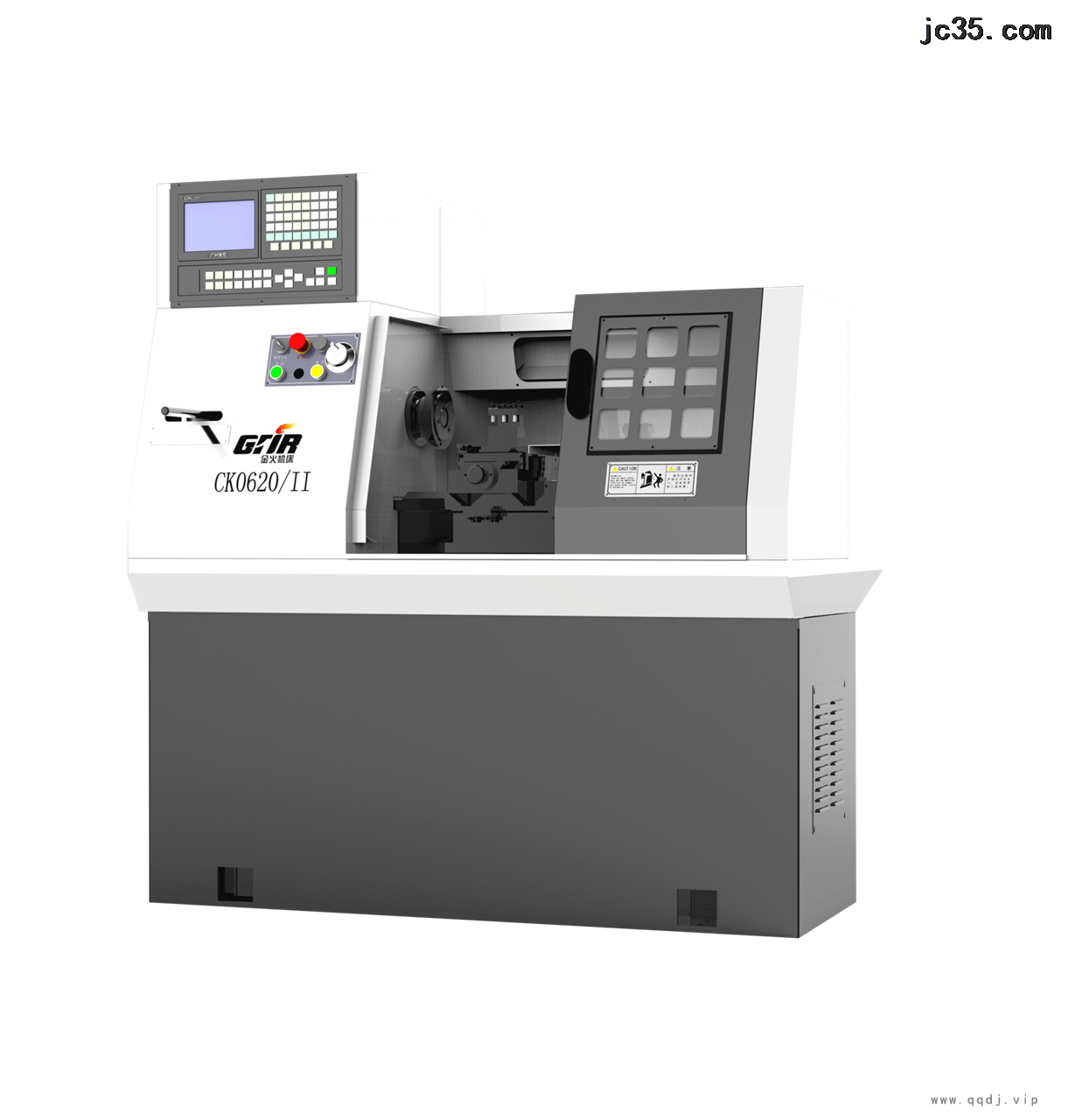

CK0620/II数控车床的主要结构特点
1.1 CK0620/ II数控车床是我厂自主开发的一种既经济又适用的数控车床,具有较高的性价比;
1.2 机床的整体布局设计结构紧凑,机床采用水箱与底座一体式结构,方便搬运,节省空间;
1.3 本机床采用连体底座,并经振动时效,机床刚性好,精度稳定;
1.4 本机床纵向滚珠丝杆“中置”,改善了纵向切削时的受力条件;
1.5 机床配四工位电动刀架,换刀稳定,适合多工序的加工;
1.6 本机床采用国内通用的经济型数控系统(也可由用户自选)和ISO标准数控代码,编程简单;
1.7 采用自动集中润滑装置,润滑充分可靠。
CK0620/II数控车床的用途及其适用范围
2.1 除基本的车削、切槽及倒角等功能外,机床还可以进行各种公、英制内外螺纹加工,以及钻、扩、铰、滚压等加工;
2.2. 可加工圆柱面、圆锥面、阶梯面、球面及其它各种回转曲面等几何形状复杂、尺寸繁多、精度要求高的短轴类(或盘类)零件;
2.3 适于加工直径在Φ20mm(主轴可通过大棒料直径)以下的棒料以及盘类零件;
2.4 适于中小规格的有色及黑色金属等材料工件的单件或中、小批量生产;
2.5 机床适用于机械、仪器、轻工、电子、医疗仪器等行业的自动化生产。
CK0620/II数控车床技术参数:
床身上大回转直径 | ⌀250mm | 夹紧方式 | 手动 | 尾座套筒直径 | / |
拖板上大回转直径 | ⌀100mm | 刀架形式 | 排刀 | 尾座套筒锥度 | / |
X/Z大行程 | 210/200 | 外圆刀方尺寸 | 16*16 mm | 圆度 | 0.005 mm |
大通过棒料直径 | ⌀20mm | 镗孔刀架直径 | ⌀20mm | 表面粗糙度(45钢) | Ra 1.6 |
主轴转速 | 3000rpm | 夹具 | 夹头 | 用电总容量 | 4.82 KVA |
X/Z快移动速度 | 5/7 m/min | X/Z定位精度 | 0.016/0.018 mm | 机床外形尺寸 | 1410*902*1540 mm |
X/Z进给电机扭矩 | 4/4 N.m | X/Z重复定位精度 | 0.005/0.006 mm | 机床重量 | 700 kg |
