二线制无源型可编程控制4-20mA回路数显表产品描述
二线制无源型可编程控制4-20mA回路数显表产品特点
● 低成本模块化设计，方便变送器、仪器仪表嵌入安装
● 两线制无源型工作方式，无需其它辅助电源供电
● 测量精度、显示位数高，达到四位，±2字
● 采用LED显示面板，可适应有光和无光环境
● 小体积设计：外形尺寸35×22.5mm，厚17.5mm
● 工业级温度范围：-45℃～80℃，具有高可靠性
二线制无源型可编程控制4-20mA回路数显表典型应用
● 传感器、变送器工作运行状态显示
● 工业设备运行测量、监视和远程控制
● 石油、化工、环保、采矿系统控制点监测
● 温度、压力、流量、液位信号监测显示
● PLC、DCS系统运行数据的获取与显示
● 仪器仪表、医疗设施、工控设备产品开发
SunYuan SY LED1型低成本、小体积四位二线制无源智能回路4-20mA电流（LED）数显表，采用无源设计的输入、输出两条线串联方式接入变送器4-20mA回路中，可将通过回路中的4-20mA模拟量，按设定范围线性对应地以十进制数字量显示出来。SY LED1型数显表采用两线制无源工作原理，测量回路中通过的电信号既做为显示表的输入信号，也是该显示表的工作电源，这种两线制无源型工作方式，无需其它辅助电源供电，所以使用时接线简单方便，体积小、精度高、成本低。传统的模拟显示表采用电位器调节，调节参数单一，不灵活，受温度影响较大。相比于传统的模拟显示表，这种数字表采用两按键操作，由*处理器CPU进行控制，可实现零点、满量程、小数点、报警、延时等多种参数的设定，具有较强的灵活性和实用性。数显表采用LED显示板，LED各段采用恒流驱动，使4-20mA范围内亮度均匀，并且带反向、过流保护，适用于工业现场、石油化工、环境监测、采矿行业对温度、压力、流量、液位等物理量控制点的监测。在大多数应用场合，是通过各种相关传感器将温度、压力、流量、液位等物理量转化为4-20mA电信号以后，再接入SY LED1型数显表，将温度、压力、流量、液位等物理量实时显示出来，方便用户进行现场*控制。
SY LED1型数显表用于测量4-20mA直流电流信号，无需外部供电直接在4-20mA回路信号上取电测量。所显示数字并非直接的电流测量值，而是4mA、20mA的预设值，并将测量的电流值相对这两个预设值呈线性显示出来。 例如：4mA设置为0，20mA设置为8000，那么当输入8mA时表就会显示2000，输入12mA时表就会显示4000；又如4mA设置为1000，20mA设置为-1000，输入12mA时表就会显示0，输入16mA时表就会显示-500。数显表的zui大显示范围为9999，即四位；zui小为-1999。
SY LED1型数显表同时具有报警功能，带两路隔离式开关量输出，可以就地显示、控制与报警。此功能只是从程序上实现，2个PC452光藕焊盘位置预留，待用户有报警需求时再安装。数显表设定了两个报警点，并有正、负报警方向设置。报警点的报警对象针对显示读数，报警时LED面板zui后一位小数点闪烁，报警信息通过端口输出可驱动光耦的报警信号。

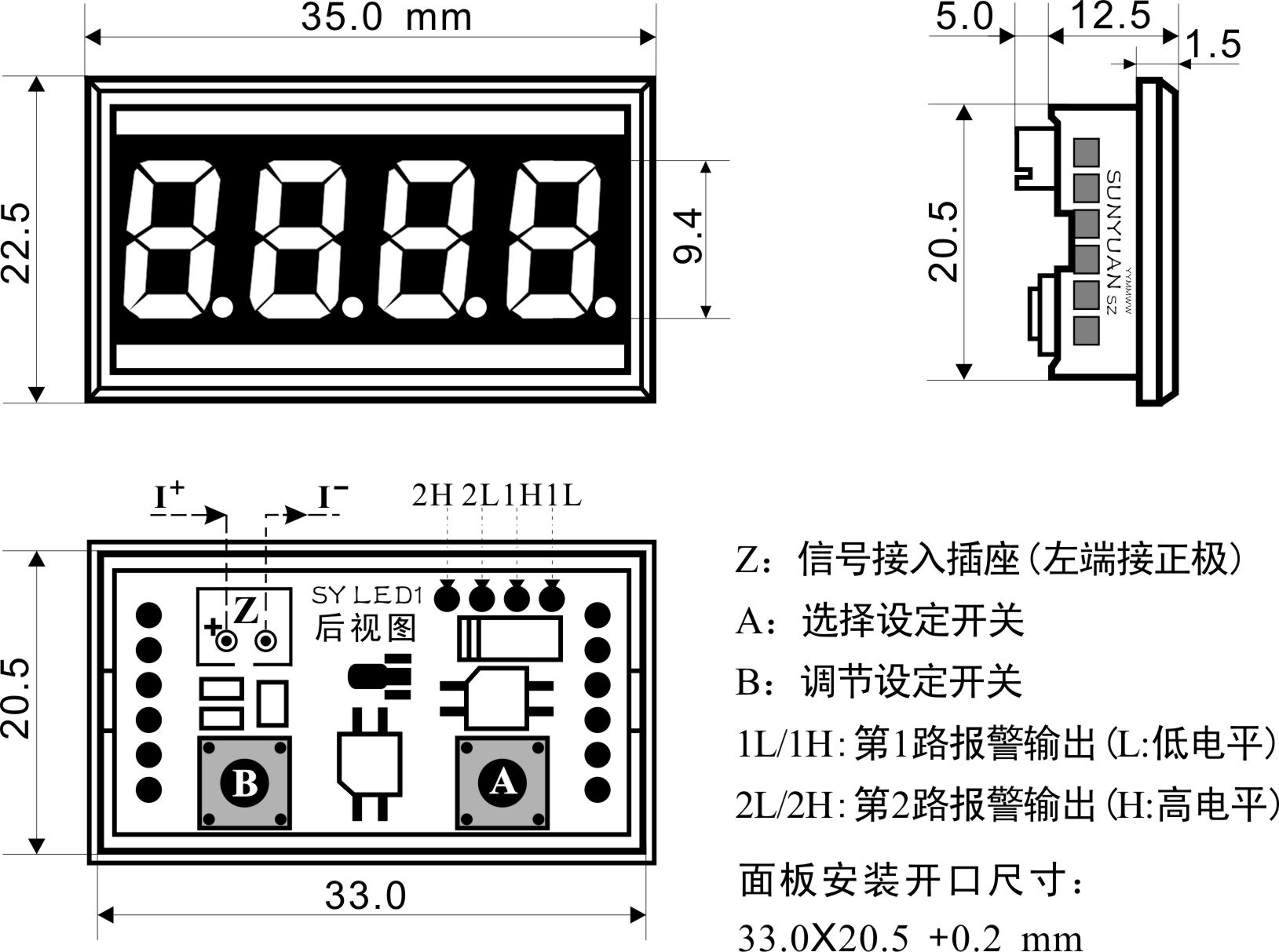

SY LED1外形尺寸： 35.0×22.5×17.5 mm；采用阻燃塑料外壳，面板（平板）上开孔安装方式。
面板安装开孔尺寸：33.0×20.5 +0.2 mm；用于显示控制仪表或机柜内部传感器变送器信号的数显。
二线制无源型可编程控制4-20mA回路数显表注意事项
1、 输入信号（电流方向）切勿接反，否则易损坏数显表。
2、 输入电流信号一般不超过25 mA，当输入电流达100 mA时数显表会出现不可修复的损坏。
测试或接入电流回路时，回路中串联200Ω以上电阻进行保护。
3、 不能在潮湿和有腐蚀气体环境下使用，否则会减少使用寿命或*损坏。
SY系列智能化数显表简介：

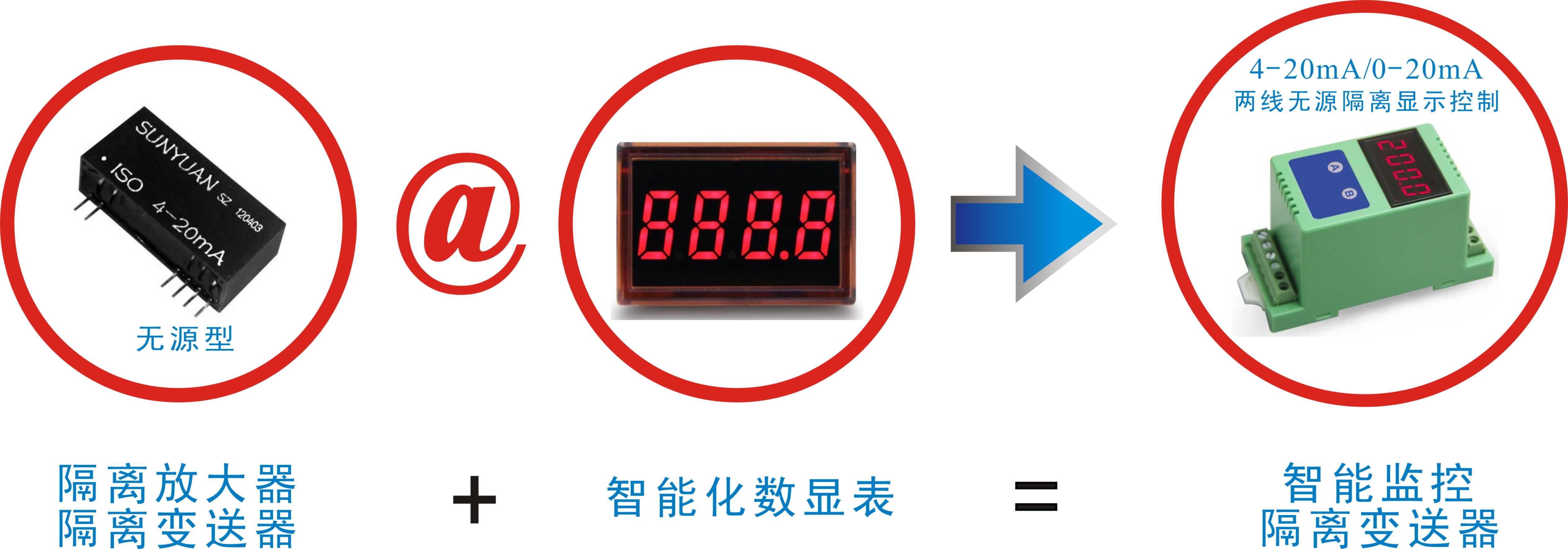

顺源科技研制的SY LED / SY LCD系列低成本、小体积隔离变送器4-20mA两线无源智能化显示控制仪表，于传感器与隔离变送器|隔离放大器|PLC|DCS等模拟信号的隔离传输及智能化显示控制。这些LED或LCD 的四位高精度智能化数显表，采用两线制无源型数字调整的工作原理。数显表测量回路中通过的电信号既做为显示表的输入信号，也是该显示表的工作电源。这种两线制无源型工作方式，无需其它辅助电源供电，在工业现场使用中接线简单方便，并具备反向保护和过流保护功能。产品广泛适用于工控智能化、仪器仪表智能化、石油化工、环境监测、轨道交通、电动汽车、智能家居、消防安防、采矿监控等行业对温度、压力、流量、液位、位移、转速、频率等物理量控制点的监测。在工业控制系统中，大多数应用场合是通过各种相关传感器将温度、压力、位移等物理量转化成4-20mA电信号，而智能化数显表可将这些电信号实时对应显示出来，方便人类进行*的各种监测与控制。 |
：、
