平挡圈滚轮轴承NATR、NATV
加工定制:是
型号:NATR NATV
品牌:DKM
材质:轴承钢
适用范围:通用
支承滚轮 Yoke Type Track Rollers
有轴向引导 With Axial Guidance
NATR...
NATR ..PP
NATV...
NAT V...PP

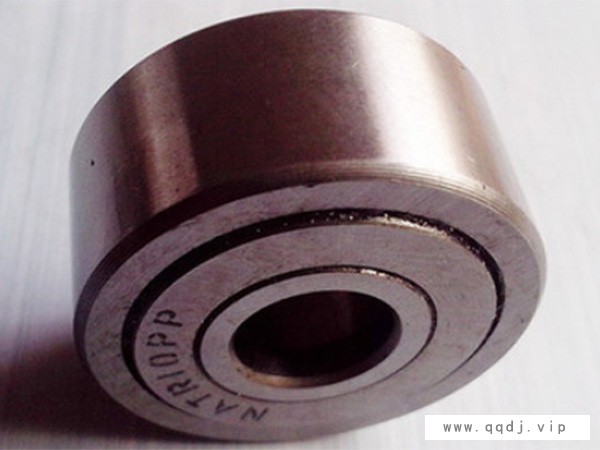

NATR及NATR...PP型支承滚轮
NATR系列支承滚轮包括外圈,内圈,滚针保持架组件及压入并固定在内圈两侧的挡圈。NATR...PP系列还附加密封环。这种支承滚轮具有大的润滑脂贮存空间,可以长期使用而不必加脂。 NATV及NATV...PP型支承滚轮
NATV系列支承滚轮与NATR系列支承滚轮基本相同,区别是NATV系列为满装滚针型。因此它可以在低速下承受较重载荷,但必须注意经常润滑。NATV...PP系列为带密封的结构。
NATR...
NATR ..PP
NATV...
NAT V...PP
轻系列平挡圈滚轮滚针轴承外形尺寸
轴承型号 | d | D | C | B | rsmin | r1smin | |
NATR | NATV | ||||||
NATR20 | NATV20 | 20 | 47 | 24 | 25 | 1 | 0.3 |
NATR25 | NATV25 | 25 | 52 | 24 | 25 | 1 | 0.3 |
NATR30 | NATV30 | 30 | 62 | 28 | 29 | 1 | 0.3 |
NATR35 | NATV35 | 35 | 72 | 28 | 29 | 1 | 0.6 |
NATR40 | NATV40 | 40 | 80 | 30 | 32 | 1 | 0.6 |
NATR45 | NATV45 | 45 | 85 | 30 | 32 | 1 | 0.6 |
NATR50 | NATV50 | 50 | 90 | 30 | 32 | 1 | 0.6 |
NATR55 | NATV55 | 55 | 100 | 34 | 36 | 1.5 | 0.6 |
NATR60 | NATV60 | 60 | 110 | 34 | 36 | 1.5 | 0.6 |
NATR65 | NATV65 | 65 | 120 | 40 | 42 | 1.5 | 0.6 |
NATR70 | NATV70 | 70 | 125 | 40 | 42 | 1.5 | 0.6 |
NATR75 | NATV75 | 75 | 130 | 40 | 42 | 1.5 | 0.6 |
NATR80 | NATV80 | 80 | 140 | 46 | 48 | 2 | 1 |
NATR85 | NATV85 | 85 | 150 | 46 | 48 | 2 | 1 |
NATR90 | NATV90 | 90 | 160 | 52 | 54 | 2 | 1 |
NATR95 | NATV95 | 95 | 170 | 52 | 54 | 2 | 1 |
重系列平挡圈滚轮滚针轴承外形尺寸
轴承型号 | d | D | C | B | rsmin | r1smin | |
NATR | NATV | ||||||
NATR20 58 | NATV20 28 | 20 | 58 | 32 | 34 | 1 | 0.3 |
NATR25 72 | NATV25 72 | 25 | 72 | 38 | 40 | 1 | 0.3 |
NATR30 85 | NATV30 85 | 30 | 85 | 46 | 48 | 1.5 | 0.3 |
NATR35 100 | NATV35 100 | 35 | 100 | 54 | 56 | 1.5 | 0.6 |
NATR40 110 | NATV40 110 | 40 | 110 | 61 | 63 | 2 | 0.6 |
NATR45 125 | NATV45 125 | 45 | 125 | 69 | 71 | 2 | 0.6 |
NATR50 140 | NATV50 140 | 50 | 140 | 76 | 80 | 2 | 0.6 |
NATR60 160 | NATV60 160 | 60 | 160 | 86 | 90 | 2.5 | 0.6 |
NATR70 190 | NATV70 190 | 70 | 190 | 99 | 103 | 2.5 | 0.6 |
NATR80 210 | NATV08 210 | 80 | 210 | 111 | 115 | 2.5 | 1 |
NATR90 240 | NATV90 240 | 90 | 240 | 128 | 132 | 3 | 1 |
