英制圆锥滚子轴承的结构及装配尺寸精度和旋转精度不同于公制轴承。多用于进口机械或特殊需要的行业。英制圆锥滚子轴承是指其外形尺寸均按英寸为单位进行度量的圆锥滚子轴承，源于英美国家；结构形式：单列 双列 四列新的编号由字母和数字的五部分组成： 部分---前缀字母
前缀字母由1-2个字母组成，用于表示设计的轴承的工况级别。EL：超轻型 LL：加轻型 L：轻型 LM：中轻型 M：中型 HM：中重型H：重型 HH：加重型 EH：超重型 T：止推轴承专用

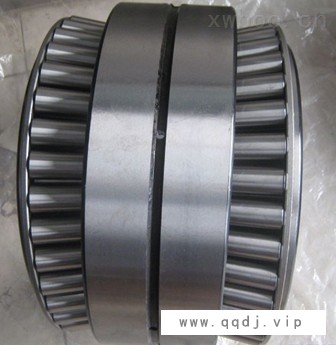

铁姆肯轴承TIMKEN四列圆锥滚子轴承分为：铁姆肯TQO（直孔四列组合）轴承，铁姆肯TQOW（带内圈端面润滑槽TQO）轴承；铁姆肯TQITS（四列圆锥内孔组合）轴承；铁姆肯TQITSE（TQIT、带外延内圈）轴承。该种轴承有四列滚子，可以承受极大的径向载荷，并可承受双向的轴向载荷，极限转速较低。在各种冷热轧机上应用很广泛。轴承内径与轧辊辊径采用过渡配合。轴向游隙的大小，对圆锥滚子轴承能否正常工作关系极大，游隙过小时，温升较高；游隙较大时，轴承容易损坏，故在安装时应特别注意三外圈、两内圈、两外隔圈、一内隔圈的出厂打字编号，切莫装错。英制圆锥滚子轴承的结构及装配尺寸精度和旋转精度不同于公制轴承。多用于进口机械或特殊需要的行业。
英制圆锥滚子轴承是指其外形尺寸均按英寸为单位进行度量的圆锥滚子轴承，源于英美国家；
结构形式：单列 双列11590/20 7707E H414245/10 9278/20.LM11749/10 7710E HH506349/10 LM102948/10.LM11949/10 28580/21 529/522 LM102949/10
LM12649/10 28584/21 645/632 JLM104948/10LM12749/10 28680/22 6580/6535 JLM104949/10LM12749/11 28985/20 3490/20 LM300849/11L45449/10 29587/20 594A/592/A LM603049/11
LM44643/10 29590/22 598A/592A 76/32BKLM44649/10TR5510032 HM518445/10 181504LM67048/10 TR408030 HM218248/10 191604
L68149/10 50KW01 HM220149/10 33005.33030L68149/11 50KW02 HM212049/11 33108.33124LM48548/10 331126 32311X3A 332033221.TR131305 JM822049/10 32313X3A 32315X/20 32314X3A 3782/20 .42350/42587D新的编号由字母和数字的五部分组成：
四列圆锥滚子轴承是主要的轧辊轴承之一，此类轴承径向和轴向载荷能力均较大，径向载荷能力约单列的3倍，可以承受较大的双向轴向载荷，但极限转速较低。 它能限制轴（或外壳）两个方向的轴向位移在轴承轴向游隙范围内，因此可用作双向轴向定位。可通过改变内、外圈之间的隔圈厚度来调整轴承的径、轴向游隙。四列圆锥滚子轴承主要用于热轧机和冷轧机的工作辊，以及开坯机的轧辊等。由于要求装卸方便，通常与辊颈成间隙配合。圆锥滚子轴承一般采用钢板冲压保持架，尺寸较大时，采用支柱保持架。主要特点：1 、属分离型轴承，轴承内、外圈均具有锥形滚道，滚子为圆台形。2 、滚子与滚道为线接触，可承受较重的径向和轴向联合负荷，也可承受纯轴向负荷。接触角越大，轴向承载能力越高。3 、圆锥滚子的设计应使滚子与内外滚道的接触线延长后交于轴承轴线上同一点，以实现纯滚动。4 、新设计的圆锥滚子轴承采用加强型结构，滚子直径加大，滚子长度加长，滚子数目增多，并且采用带凸度的滚子，因而使轴承的承载能力和疲劳寿命显著提高。 滚子大端面与大挡边之间采用球面与锥面接触，改善了润滑。5 、该类轴承多使用英制系列产品。
保持架类型多采用钢板冲压保持架，但当轴承外径大于 650mm 时，则采用滚子有支柱孔的支柱 焊接结构保持架。应用场合
汽车的前轮、后轮、机床主轴、轴车车辆、轧钢机、建筑机械、起重机械、 印刷机械及各种减速装置。 | |
 |
