此系列产品已通过德国莱茵测试认证，产品EMC认证号：，德国莱茵TUV网站可查证书信息，欢迎验证。
PI协会会员号：2017199A
PROFIBUS-DP编码器已通过PI国际组织颁发的产品认证证书，检测标准：国标GB/T 20540.1-2006~GB/T 20540.6-2006
接口 | |
接口 | PROFIBUS |
Profil | DPV0,DPV1和DPV2 Class 2 |
手动功能 | 地址选择开关0-99和终端电阻DIP开关（带接线盒） |
编程功能 | 置零 |
传输速率 | ≤12M波特 |
接口周期时间 | ≥1 ms |
输出 | |
输出驱动器 | Profibus数据接口,光耦隔离 |
电气数据 | |
电源电压 | 10 ~ 30 VDC |
功耗 | < 45mA（24Vdc） |
反极性保护 | 是 |
短路保护 | 是 |
EMC:发射干扰 | DIN EN 61000-6-3 |
EMC:抗干扰 | DIN EN 61000-6-2 |
传感器 | |
技术 | 磁性 |
单圈分辨率 | 13 位 |
分辨率 多圈 | 12 位 |
多圈技术 | 机械齿轮组 |
码制 | 二进制 |
环境规格 | |
外壳防护等级 (轴) | IP65 |
外壳防护等级 (外壳) | IP67 |
工作温度 | -40 °C ~ +85 °C |
相对湿度 | 90%, 无凝结状态 |
机械数据 | |
外壳材料 | 铝 |
法兰材料 | 铝 |
法兰形式 | 盲孔轴套, ø 58 mm |
轴的类型 | 实心轴, 深度 = 20 mm |
轴的直径 | ø 06 mm |
轴的材料 | 不锈钢 (304) |
轴负载 | 轴向 ≤ 40 N , 径向 ≤ 80 N |
机械速度 | ≤ 3000 1/min |
耐冲击性 | ≤ 100g (EN 60068-2-27) |
抗冲击性 | ≤ 10 G (EN 60068-1) |
耐振动性 | ≤ 10 g (10 Hz – 1000 Hz, EN 60068-2-6) |
重量 | 900 g |
电气连接 | |
连接方向 | 径向 |
接口 | 电缆1m |

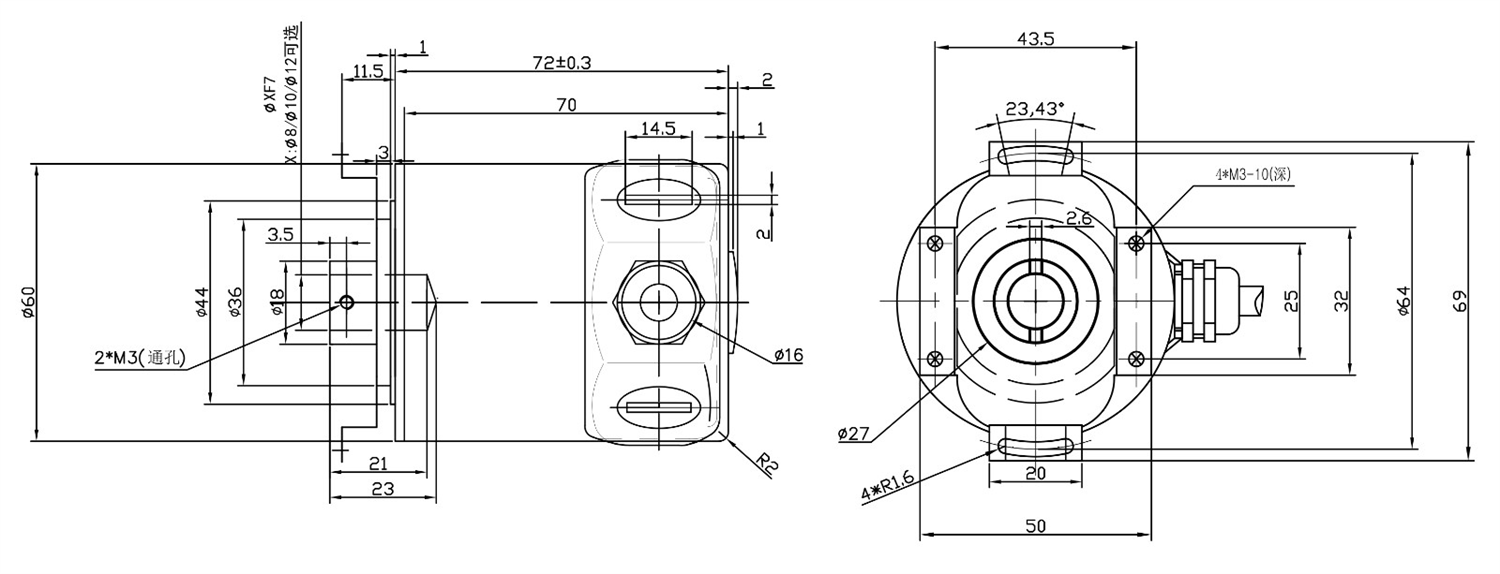

尺寸图 | |
| |
