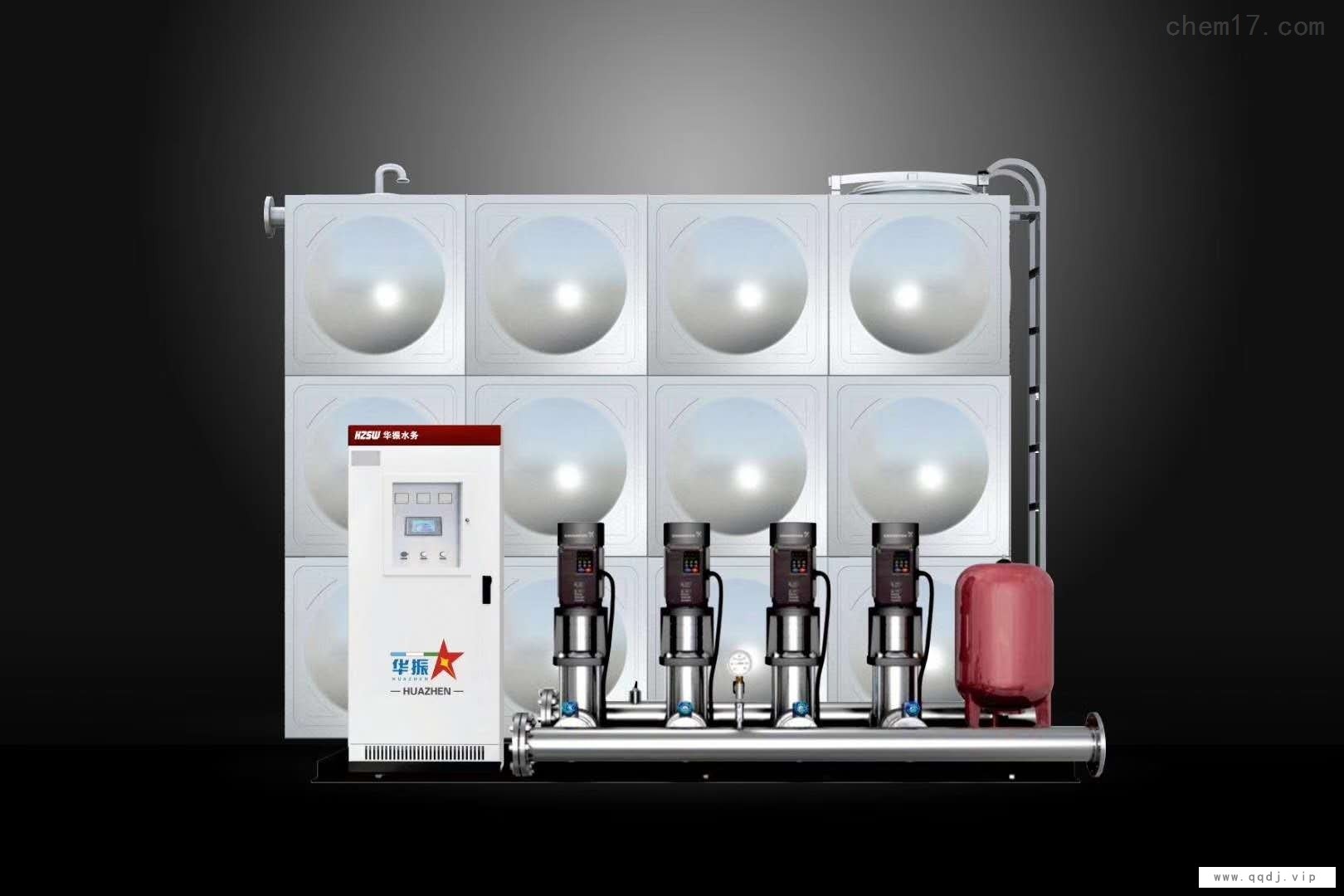

泵箱一体化加压设备概述
泵箱一体化加压设备是把电机变频技术和微机控制技术应用到供水领域的新一代供水装置。它是水塔、高位水箱、压力罐供水装置的理想更新换代产品。具有节省电能，节约投资，不需要维护，运行可靠等特点，是未来无负压变频增压泵的主导产品。我公司开发的变频柜还可应用在各行业需要电机调整设备上，具有明显调整精度和节能效果，如提升机和通风机安装变频柜是速度和风量调节装置。
泵箱一体化加压设备主要功能
1、全自动完成多台水泵机组软启动，变频到工频运行以及停止的全部操作过程。
2、泵箱一体化加压设备根据用水量的变化，变成多台泵组的启动和停止。
3、有压力设定值和实际压力值的LED显示功能。
4、有LED频率指示，变频异常指示，电机故障工况显示。
5、泵箱一体化加压设备保护功能：具有欠压保护、过压保护、过载保护、短路保护、失速防止、烧损防止等功能。
泵箱一体化加压设备适用范围
1、泵箱一体化加压设备适用于各种类型的自来水厂，二次加压泵站，补压泵站和由深井泵直接向管网供水的无负压变频增压泵。
2、生活小区和高层建筑的生活用水。
3、旧有给排水加压系统的改造，可取消水塔，高位水箱和气压罐。
4、工业上需要恒压供水系统，油田恒压输油系统。
泵箱一体化加压设备特点
1、泵箱一体化加压设备品质高：本设备采用水泵出口恒压控制，无论系统用水量怎样变化，均能使管道出口压力保持恒定。
2、泵箱一体化加压设备运行可靠：该设备采用进口变频调速器和国内优质水泵，具有完善的保护功能和自动、手动转换功能，使运行非常可靠。
3、泵箱一体化加压设备高效节能：该设备能根据用户用水量的变化来调节水泵转速，使水泵始终工作在高效区，节电效果明显，比恒速水泵可节电35％。
产品特点：
1. 采用高性能变频调速器，配备*的微机控制技术，按需要设定压力，根据用水量的变化自动调节水泵的转速，实现节能供水。
2. 微机控制每台水泵即可变频运行，又可工频运行，多台泵递次循环软起动，管网、电网无冲击，延长设备使用寿命。
3. 全自动运行，不需用人值守，多组水泵根据用水量的变化自动补泵、减泵、定时自动交换运行，采用小流量停机保压技术，在夜间用水量小或不用水时设备会自动转至小泵运行或停机保压，进一步节能，用水量增大时，自动开机。
4. 多种起动方式：
①采样压力或流量信号自动起动 ②人为手动起动
③远程监控中心的遥控起动 ④定时自动起动
5. 运行数据LED显示，外型美观、工艺精良、操作方便、灵活，所有的运行数据均可通过现场调试参数来改变。
6. 设有多组水位控制接口，可以同时控制几路水位的信号，有超低水位报警等功能。
7. 备有远程监控的通讯接口，可与监控中心通讯，实现设置中心监控、管理，有些软故障可以遥控排除。
8. 具有周期自动巡检功能，巡检故障自动语音报警。
9. 保护功能。过载保护、短路保护、过压保护、缺相保护、欠压保护、过热保护、故障报警及故障诊断等功能。
10. 泵箱一体化加压设备均带缓冲器，这样除具有缓冲作用外，并兼有减弱以至消除水锤的影响，从而大大延长设备的使用寿命。对于有高位水箱和地下水池的设备，三星公司均另加二重保护。用户的浮球阀为级保护，到水位上*为第二级保护，我公司为确保用水的可靠，有增加了超高水位报警为第三级保护。
泵箱一体化加压设备适用于如下范围：
1. 适用于城镇水厂及加压泵站；
2. 适用于居住区、开发区、宾馆、饭店及其他大型公共建筑场所的生活用水和消防供水；
3. 适用于大中小型工矿企业的生产（生活）供水及消防供水系统；
4. 适用于工矿企业恒压、变压、冷却供水和循环供水系统及其它输液系统；
5. 可用于热水供应、采暖、空调、通风、供水、供气系统；
6. 可用于污水泵站、污水处理中的污水提升和供气系统；
7. 可用于农业排灌、园林喷洒、水景和音乐喷泉系统
我们（长沙华振）的设备具有以下特点：
一、控制系统性能优越、功能齐全、可靠性高：变频控制系统的主要电器元器件配件都是进口品牌产品，我们产品的基本配置是：
1、可编程控制器(PLC)采用德国西门子产品。
2、接触器、热保护是德国西门子或者是法国施耐德产品，接触器的容量比配用电机容量提高两个档次，例如7.5KW电机额定电流 15A，我们配用32A的接触器，保证控制系统*稳定运行。
3、变频器选用日本三垦品牌产品或者是瑞士ABB品牌变频器。
4、中间继电器选用法国施耐德产品。
5、其余辅助元器件均是国内产品-空气开关为正泰集团产品、面板元件为上海二工集团产品。
系统创新功能
一、供水视窗系统 采用的供水视窗软件，人机界面触摸式操作方式，将现场的各泵工作状态、实时压力、变频频率、多种故障显示、修改运行参数、系统参数全部在视窗相应的画面（页数）显示出来。文字、数字及图形有机的配合，即丰富了系统的内容，又增加了系统的完整性、以利于操作人员更简便、直观、正确的掌握系统运行状态，大大提高了系统的可靠性。视窗系统上留有多种接口，以备必要时的升级及相应的通信功能。
二、语音报警系统 设备可增设远程语音报警功能，当设备控制系统出现故障时，系统触发报警拨号系统预先设置好的固定电话或者，语音通知管理人员设备有故障需要及时检修，以免影响正常用户用水。此控制功能需要占用一条电话线以便拨号。
三、远程控制系统 设备可具备远程监控接口，利用GPRS/MODEM实现设备的有线或无线远程控制，异地实时控制各泵工作状态、实时压力、变频频率等系统参数，并对故障进行报警记忆处理。
泵箱一体化加压设备工作原理：
1、泵箱一体化加压设备：采用微机控制变频调速实现恒压供水。
2、泵箱一体化加压设备：设定某一压力值，如果市政管网压力高于设定压力值时，压力变送器将该信号送到变频控制柜，使水泵机组处于休眠状态。
3、泵箱一体化加压设备：自来水则可通过连通管路直接到达用户管网实施供水。当市政管网压力下降或用户管网用水量增加时，压力传感器将用户管网压力低于设定值的信号反馈给变频控制柜中的PID控制器，并通过其启动水泵机组，调整变频器的输出频率，调节水泵转速以保持恒压供水。
4、泵箱一体化加压设备：如果少数泵启动尚不能满足供水要求时，变频器将控制多台泵变频或工频运行，以达到恒压变量供水的要求。
5、泵箱一体化加压设备：当水泵机组的供水与自来水管网的进水保持平衡时，负压消除器使稳压补偿器与外界隔离，水泵机组可利用自来水的压力进行恒压供水。
6、泵箱一体化加压设备：当市政管网停水时，水泵机组仍可继续工作，直到稳压补偿器中的水位下降至液位的下限后自动关机，来水后又自动开机。
一、应用场所和范围：
1.新建的住宅小区或办公楼、公寓、写字楼、宾馆饭店、综合楼等二次供水系统的应用场合及生活用水；
2.低层自来水压力不能满足要求的消防用水；
3.改造建好水池的，可以采用无负压设备与水池共用的洪水方式，进一步省电节能；
4.自来水厂的大型给水中间加压泵站；
5.工矿企业的生活、生活用水。
6.各种循环系统。
7.改造原有的气压给水设备，可充分利用原有的气压罐。
8.深井阶梯性的供水项目。
9.不宜修建储水设备的山区供水。
二、产品概述：
传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水管网供给，这样，有压力的水进入池后变成了零，造成大量的能源白白浪费。WBH变频调速无负压供水设备，是我公司专业技术人员在气压给水设备的基础上开发一种能直接与自来水管网连接、且对自来水管网不产生任何负作用的成套给水设备。
它可以取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水，避免了能源的二次浪费和二次污染，大幅度节省了基建投资并缩短了施工工期。WBH变频调速无负压供水设备由智能型变频控制柜、稳流罐、水泵机组 、议表、阀门及管路、基座等组成，适用于一切需要增高水压、恒定流量的给水系统。
1、水泵机组：采用高效率不锈钢冲压泵，效率高，噪音低，运行可靠。
2、无负压缓冲罐：储存市政进水与保压，与其它设备配套使用从而达到智能化。制作按GB150《钢制压力容器》JB2880《钢制压力容器技术条件》等规定执行。
3、稳压补偿器（可选）：能够缓充用水量的波动与消除水锤现象。从而使整个系统更加节能与稳定。
4、真空抑制器：消除管网中的负压，不影响周边用水，保护管网与设备，达到市政管网供水的要求。
5、智能控制系统：全自动运行，备高性能变频调速器，采用*的微处理器控制技术，通过压力表与多功能保护器的智能化控制，真正起到了双重保护，控制更周到，用的更放心（同时也采用了的高智能化控制模式，用户可远距离监控设备的运行状态）
6、人机界面（可选）：方便用户监测与查看水泵运行及状态。
压力表：与智能化控制系统共同自动检测系统中的负压。
7、三重保护器：通过压力表与智能化控制系统达到三重保护与监测。
三、产品用途：
WBH系列变频调速无负压供水设备可作生活供水，也可作消防供水用，可配置任意型号的水泵，当设备用于消防时，宜配备消防水泵。
四、产品优点:
1.节能（更省电）
第六代无负压成套，更省电，比一般的供水设备节能30%-45%以上。
2.稳定可靠
采用丹麦格兰富或南方水泵，低压电器采用正泰元器件。采用多台水泵运行，单台出现故障时不影响正常供水。

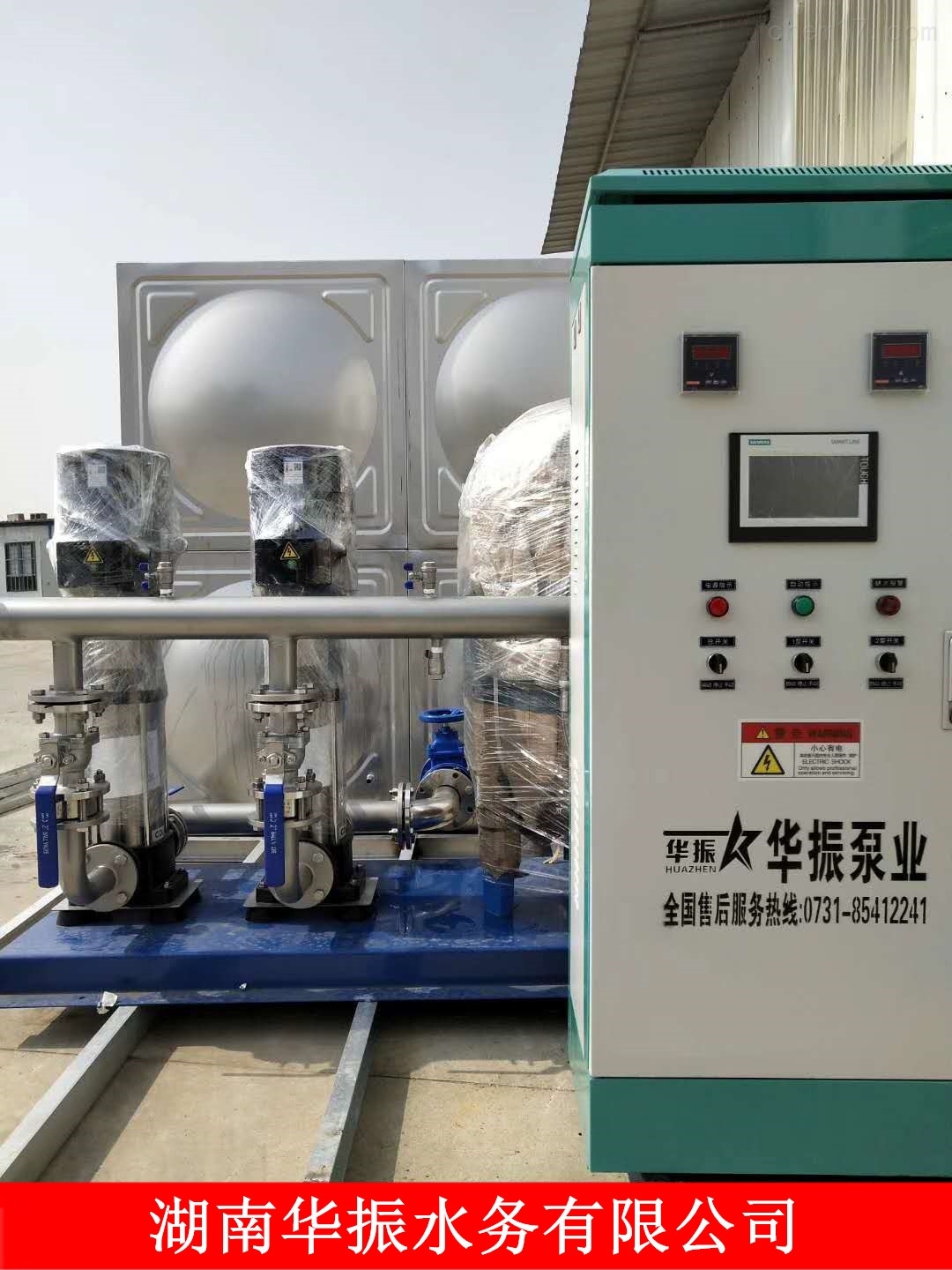

长沙华振泵箱一体化加压设备产品简报
传统的供水方式离不开蓄水池，池中的水一般由自来水管网供给，这样，有压力的水进入水池后变成了零，造成大量的能源白白浪费。华振HZH型泵箱一体化加压设备，是我们公司专业技术人员在生活变频加压给水泵的基础上开发的一种能直接与自来水管网连接、且对自来水管网不产生任何负压的二次加压无负压变频增压泵，在原有的压力基础上，压力差多少补多少。能充分利用自来水管网的压力直接或间接供水，避免了能源的二次浪费和水质的二次污染，他取消了蓄水池的和屋顶水箱，大幅度节约了基建投资并缩短了施工工期。泵箱一体化加压设备是直接连接到市政供水管网上、不会对市政管网产生负压，且能调节和稳定流量的全自动化给水设备。生活变频加压给水泵工作原理：自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。当自来水能够满足用水压力及水量要求时，泵箱一体化加压设备通过水泵管道及旁通管道向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器或远传压力表,给出起泵信号,起动水泵运行。水泵供水时，若自来水管网的水量大于水泵流量，生活变频加压给水泵保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，生活变频加压给水泵恢复正常的状态。若自来水供水不足或管网停水而导致调节罐内的水位下降到无水时，液位控制器给出停机信号以保护水泵机组。来水时水泵自动恢复供水。由于采用了*的变频控制技术，具有软启动，有过载、短路、过压、欠压、缺相、过热和失速保护、在异常情况下进行信号报警，自检、故障判断等功能。还根据用水量的高低自动调节给水流量。
