专业生产 天车集电器HXPnR-H-2000A,滑块2000A
产品: 浏览次数:796专业生产 天车集电器HXPnR-H-2000A,滑块2000A
单价: 电议
最小起订量:
供货总量:
发货地: 上海
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-06-07 03:14

详细信息

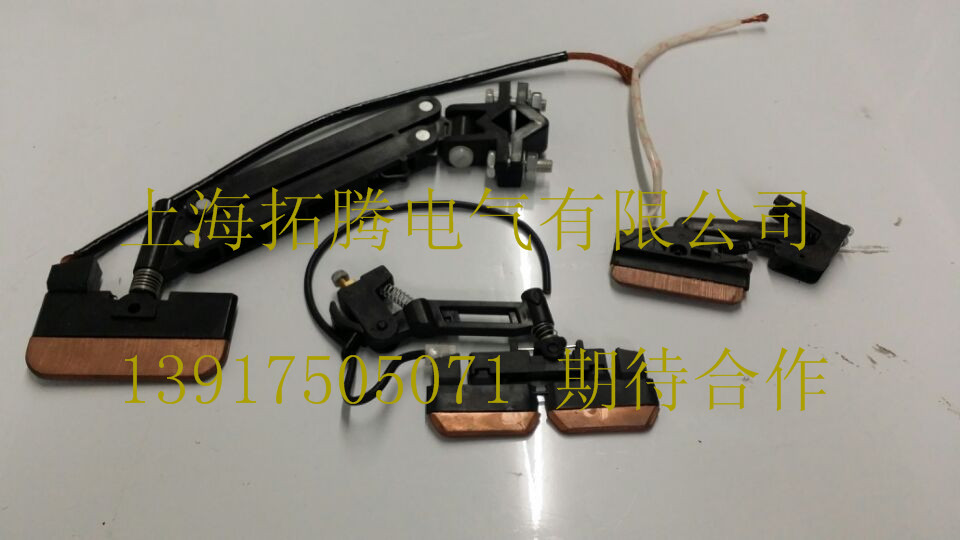

专业生产 天车集电器HXPnR-H-2000A,滑块2000A






















产品用途 1、适用于各种行业的电动桥式起重机大、小车滑动输电。

        2、各种运输机械、装卸桥移动供电。

        3、供大型电梯、升降机等高速移动受电设施使用。

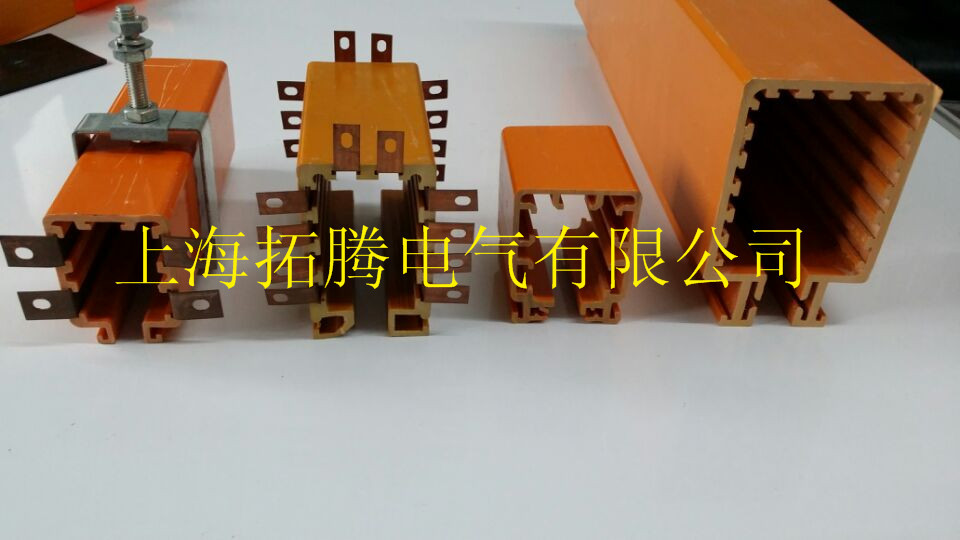

HXPnR-H, HXPnR-HB系列单极组合式滑触线

型号

规格

滑触线截面尺寸(mm)

载流量(A)

适合外置式集电器

A

B

C

HXPnR-H-150/200

24.5

20.0

10.0

200

HDJ-200

HXPnR-H-300/400

33.5

27.5

14.0

400

HDJ-400 HDJ-200

HXPnR-H-400/600

33.5

27.5

14.0

600

HDJ-600 HDJ-400

HXPnR-H-600/800

33.5

27.5

14.0

800

HDJ-800 HDJ-400

HXPnR-H-900/1000

33.5

27.5

14.0

1000

HDJ-1000 HDJ-600

HXPnR-H-1250

33.5

27.5

14.0

1250

HDJ-1250 HDJ-800

HXPnR-H-1500/2000

56

47

15.0

2000

HDJ-1000 HDJ-1250

HXPnR-H-2000/2500

56

47

15.0

2500

HDJ-1250HDJ-1500

注意:1.滑触线标准长度:6m

     2. HXPnR-H与HXPnR-HB以及HXPnR-HA性能相同,几何形状和集电方式不同。

     3. HXPnR-H型有铝合金和铜体两种材料的滑线。

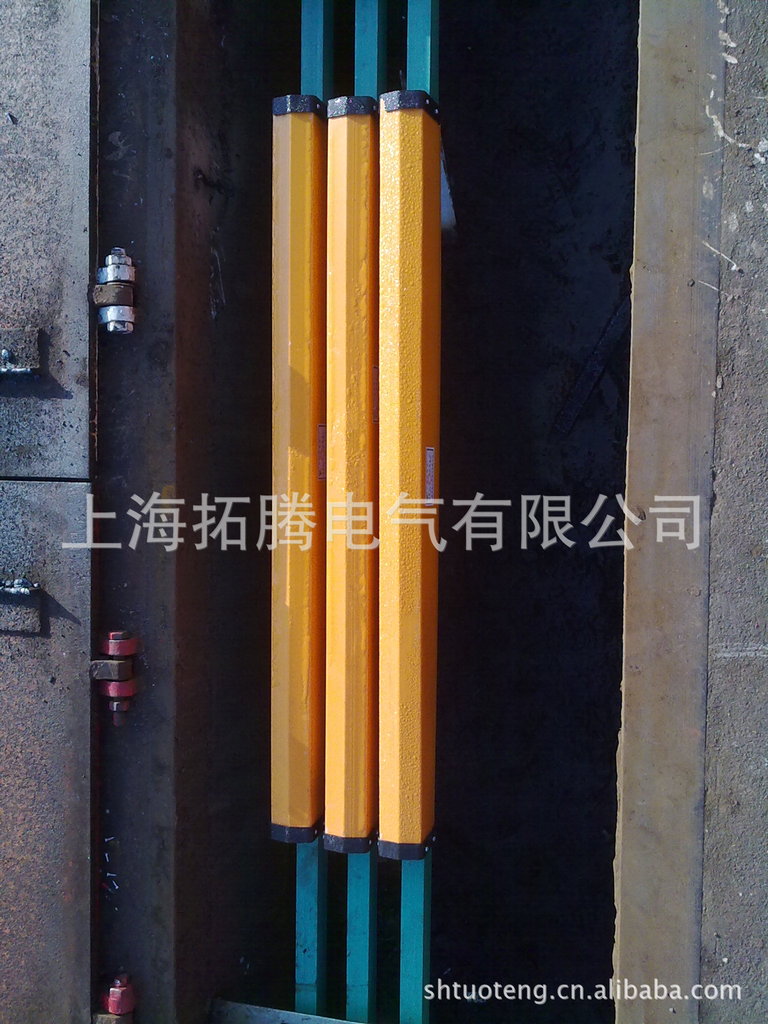

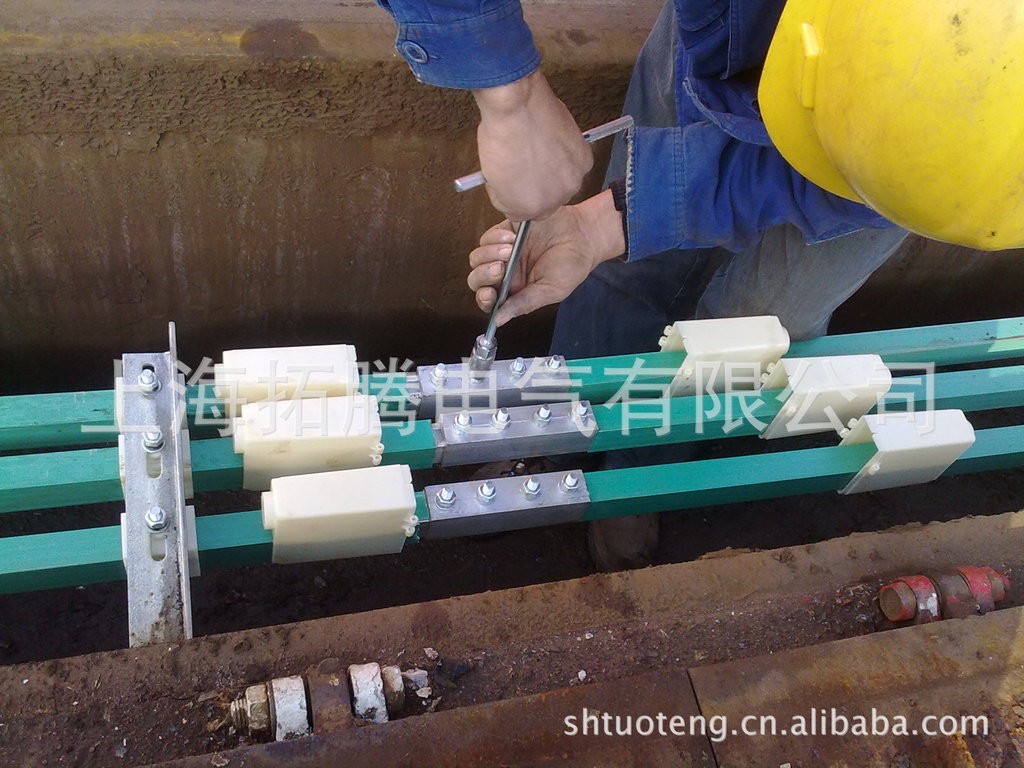

铝接头与接头护套的安装

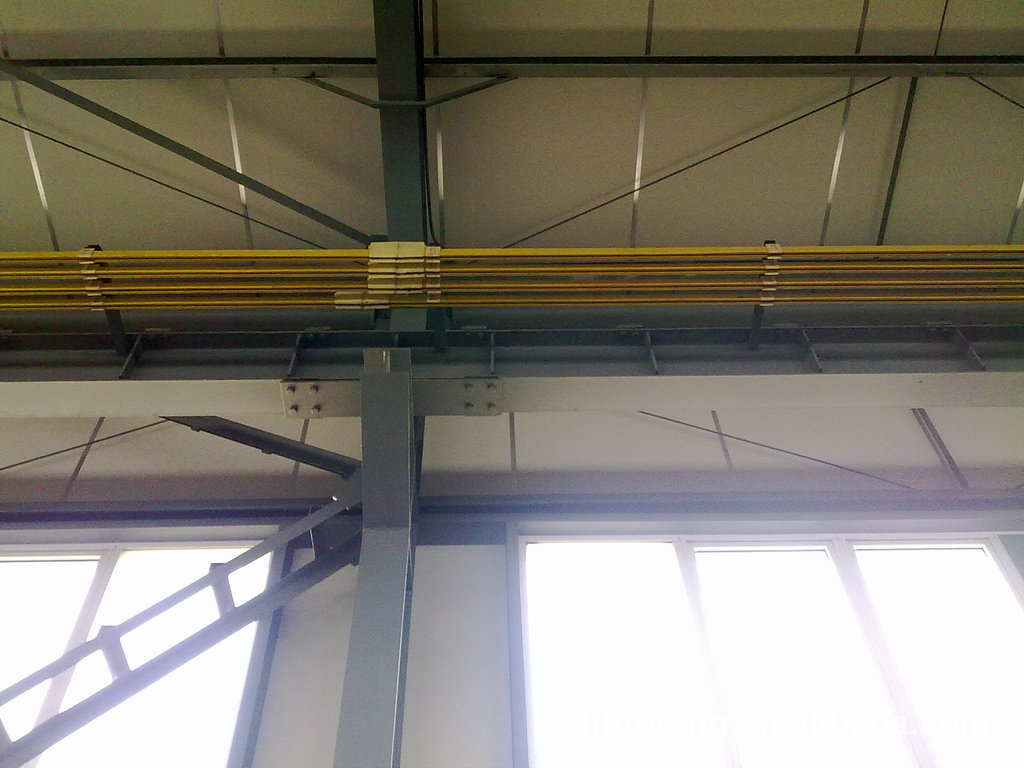

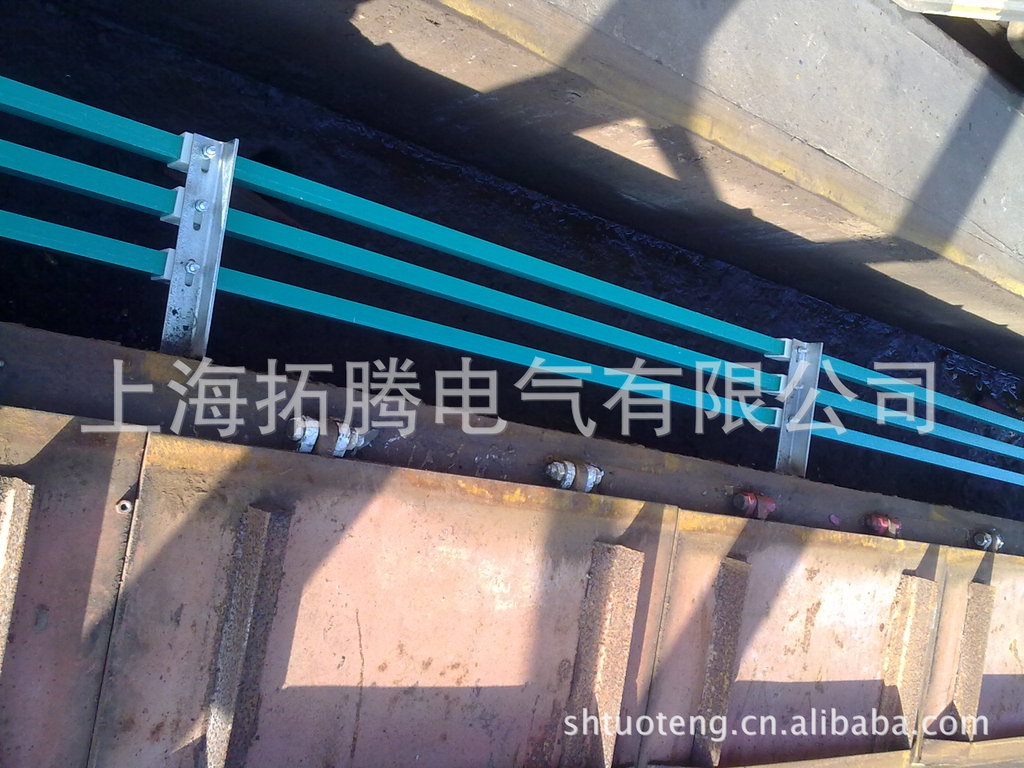

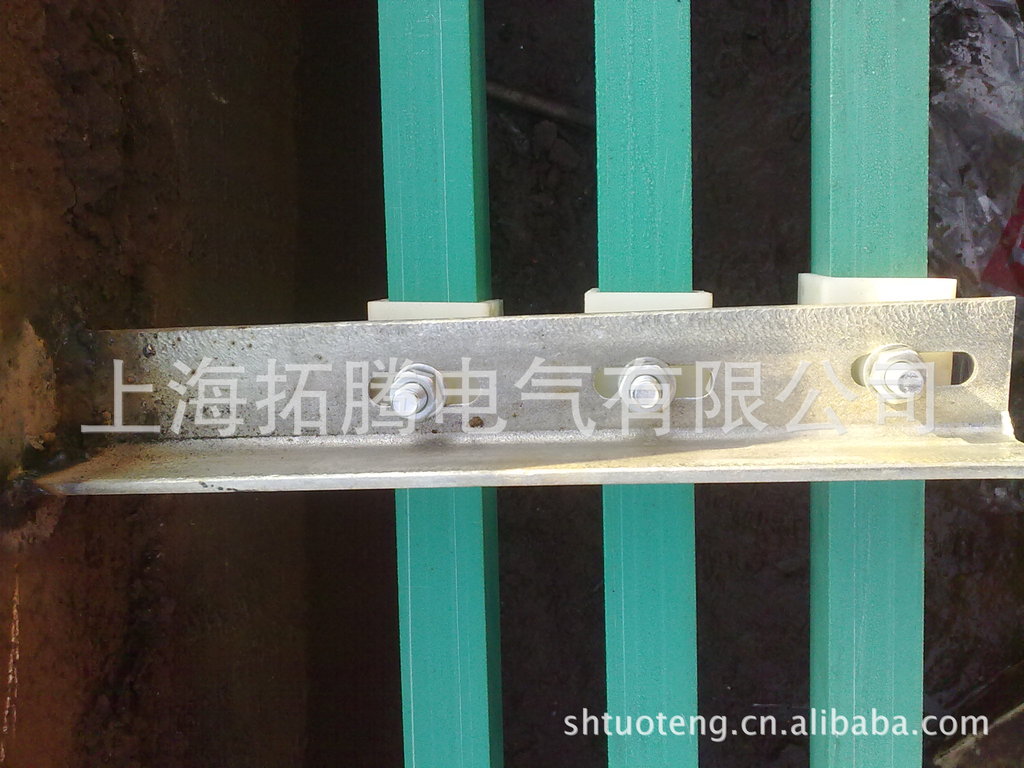

安装支架的安装示意效果图

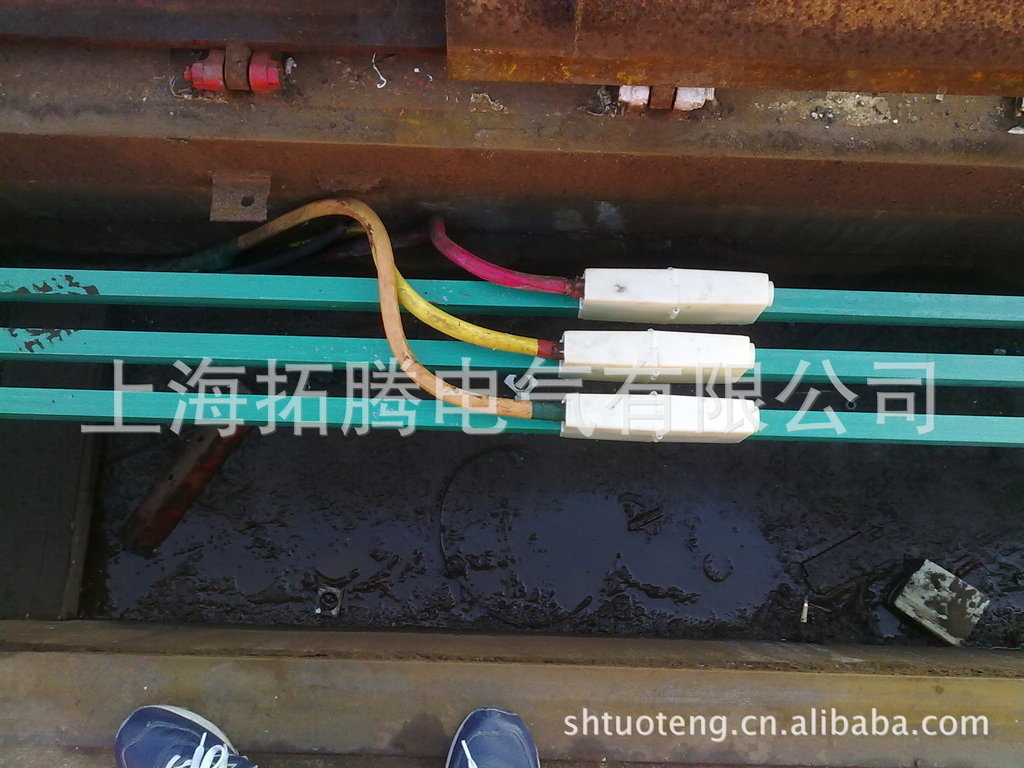

接电装置的设置

膨胀段的设置图

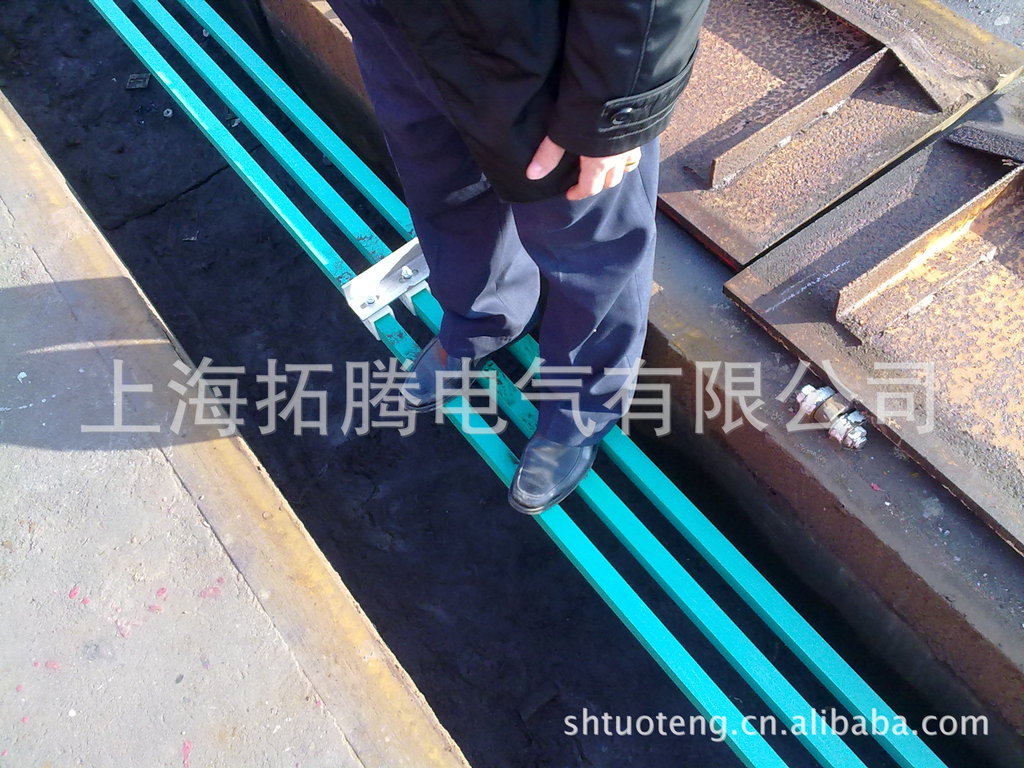

看看我们的安装支架的牢固度,请放心选用

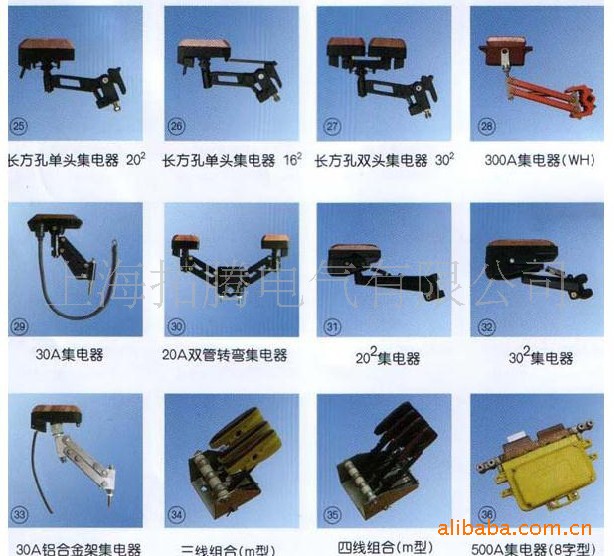

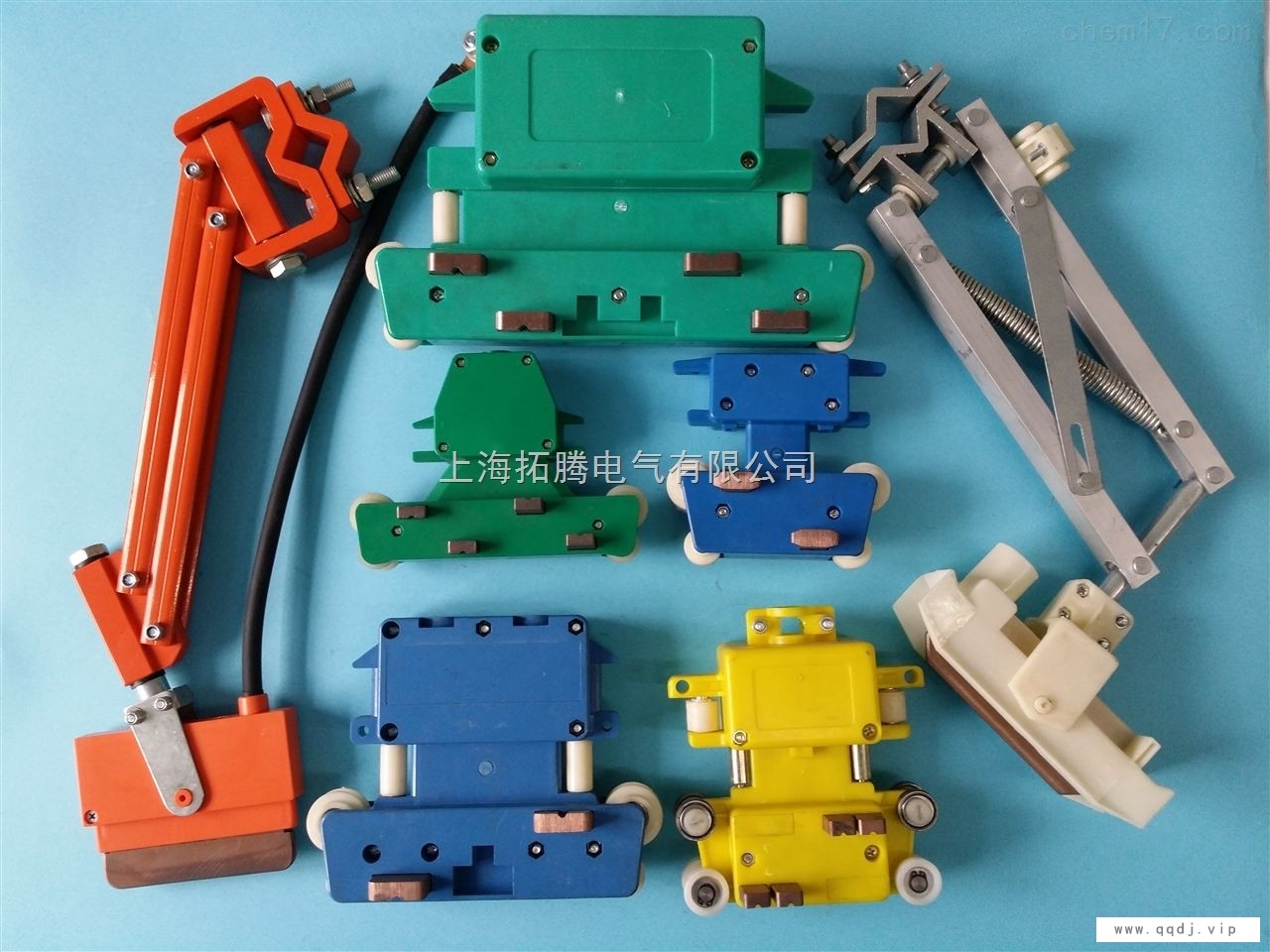

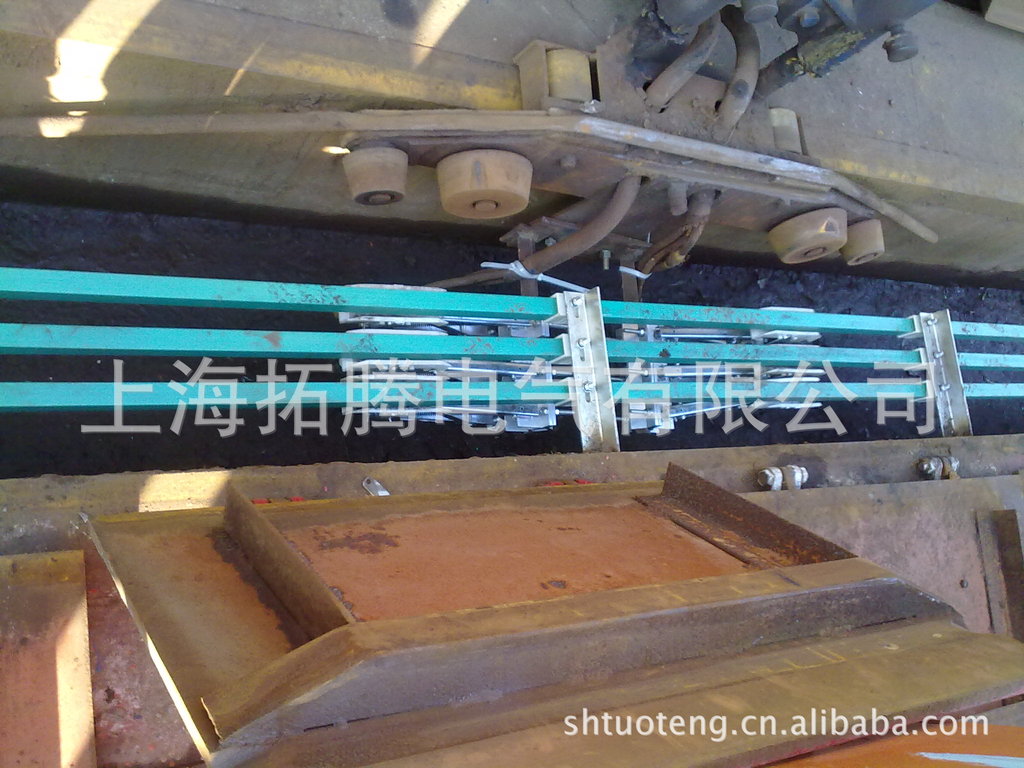

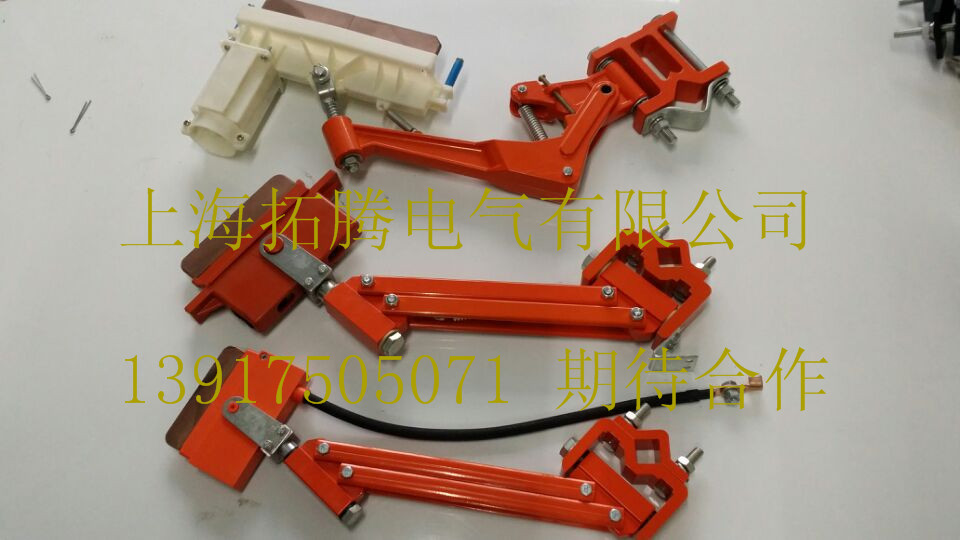

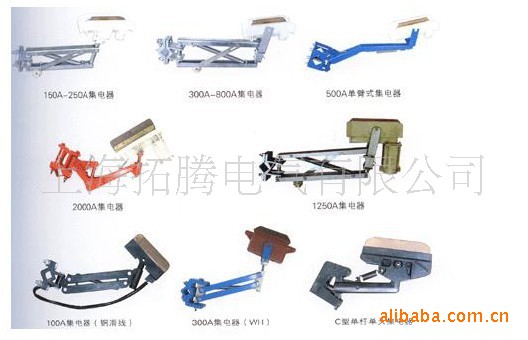

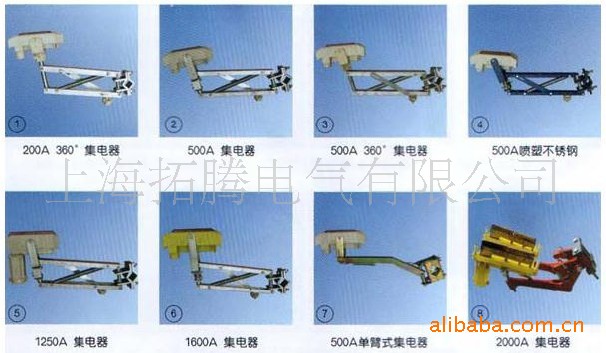

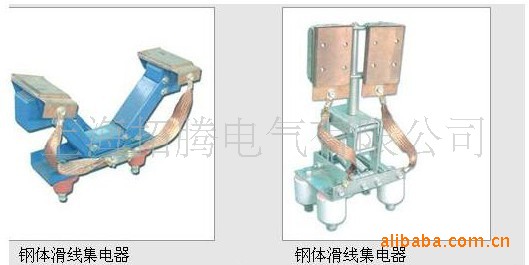

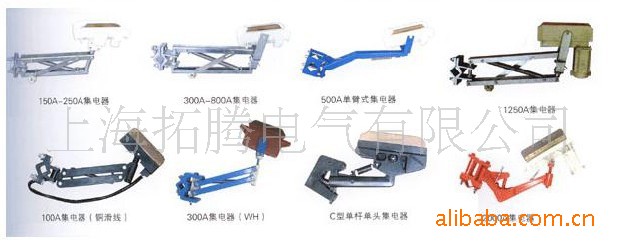

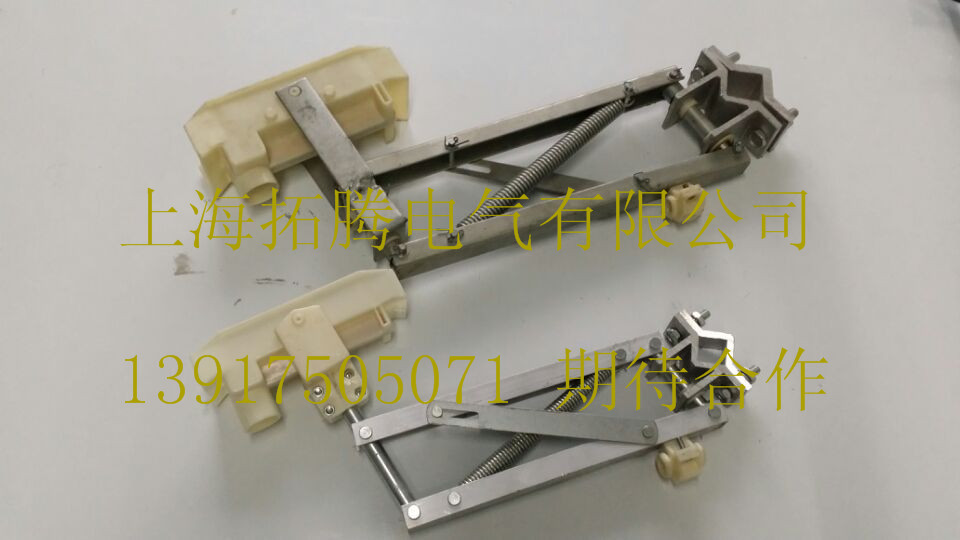

集电器的安装设置
