远传磁翻板液位计价格
产品: 浏览次数:590远传磁翻板液位计价格
单价: 电议
最小起订量:
供货总量:
发货地: 江苏-淮安市
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-06-07 03:37

详细信息

    远传磁翻板液位计价格是以浮子内的磁钢驱动双色磁柱翻转来指示液位的一种仪表。主体内磁浮子随液位的升降而上下运动,同时驱使主体外指示器上的双色磁柱翻转,有液位转示红色,无液位转示白色。红色和白色的交界处即代表液位高度。在指示器两侧配有醒目的刻度尺,从而使液位的指示显得更加清晰直观。
产品特点:
    XT-UHZ系列磁翻柱液位计的零部件采用1Cr18Ni9Ti、316L、340不锈钢内衬PTFE(聚四氟乙烯)、PVC、PP等材料及进口元件,具有非常好的可靠性和抗腐蚀性能。
其特点十分显著:
        1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能*在户外安装使用;
        2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是*隔离的;
        3、工作压力范围宽,耐压从真空到42MPa;
        4、工作温度范围宽,适用于从─160~〸450℃;
        5、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量;
        6、各型号均可选配磁性报警开关,实现高低液位自动控制或报警;
        7、各型号均可选配4~20mADC液位变送器,实现远距离集中测量与控制;
技术参数:
        测量范围:0~150~6000mm(大于6000mm可协商订货)
        介质密度:0.4~2.0g/ cm³
        工作压力:─0.1~42MPa
        连接法兰:法兰通径为DN20~DN150,法兰标准采用化工部HG20592-2009法兰标准,其它法兰标准请用户在订货时注明。
        跟随进度:≤0.08m/s
        主导管材质:1Cr18Ni9Ti;304;316L;PP;PTFE,304不锈钢内衬PTFE
        主导管直径:Φ48、Φ51、Φ57、Φ62mm
        显示器材质:小于80℃:ABS塑料,大于80℃:铝合金
        排污阀:球阀、针型阀
        精确度:±10mm
        介质密度:≥0.15 g/ cm³(测量界位)
        工作温度:─160~450℃
        环境震动:频率≤25Hz     振幅≤0.5mm
        法兰材质:碳钢、304、316L
        介质粘度:≤0.4Pa
        磁翻柱材质:小于80℃:ABS塑料,大于80℃:陶瓷或金属
        安装方式:垂直安装

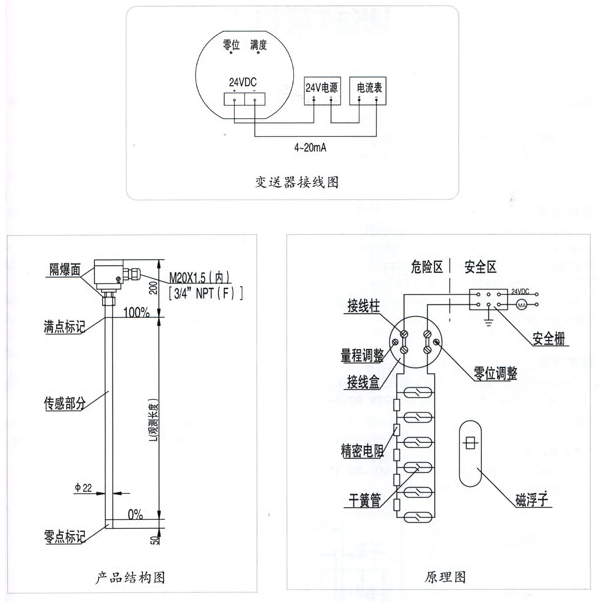

    远传磁翻板液位计价格变送器由液位传感器和转换模块组成,该变送器的传感器以捆绑的形式固定在UHZ型磁性浮子液位计的主导管外侧,使其处于液位计同一磁耦系统中,当磁性浮子随液位上下移动时,对应液位位置的干簧芯片组受浮子内磁场的作用而动作,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20MADC标准信号输出,该信号可方便地与我公司生产的微电脑工业智能控制仪配套使用,或接其它二次仪表,从而达到显示、控制、调节和报警的目的。变送器机壳内线路板上有零位调整旋钮和满量程调整旋钮,可方便的确定零位和满量程点位。


特点
结构简单、安装方便、性能可靠.耐腐蚀、防爆、显示清晰。
技术参数:
测量范围:300~10000mm
准确度:±10mm 特殊要求:±5mm
输出信号:二进制4~20mADC
电源电压:24VDC 负载能力:<1.0W
环境温度:-40℃~+120℃
介质温度:300℃
防护等级:IP65
防爆等级:本安型:ib Ⅱ CT4 隔爆型:d Ⅱ BT4
出线接口螺纹:防水型M15×1.5,内螺纹 隔爆型M20×1.5,内螺纹。
远传磁翻板液位计价格调试须知
    磁翻版液位计和UHZ捆绑式远传变送器出厂时经调校检定合格后用抱箍固定在一起。用户安装前可进行整体调试(卸下底法兰、移动磁性浮子、指示器指示底位置应与变送器输出相对应)。也可将变送器拆下来进行单独调试,方法是用磁钢置于变送器传感器部分零位标记处,此时输出应为4mA;用磁钢置于变送器传感器部分满度标记处,此时输出应为20mA。若零位、满度超差,即可调节零位电位器和量程电位器,反复调整,直到达到要求为止。变送器单独调试好以后,要重新用抱箍固定在液位计主导管外侧,必须注意的是液位计的下引液管中心线必须对准指示器刻度标尺的零位和变送器传感器部分的零位标记处。

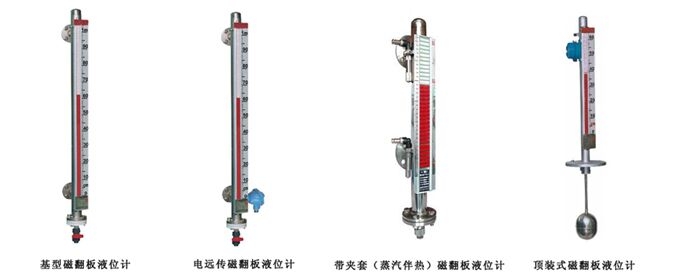

磁翻板液位计具体分类:
1、 XT-UHZ-1D、XT-UHZ-3D/B插入型磁翻板液位计:该液位计适用于地下槽、池的液位测量和控制
2、 XT-UHZ-1W、XT-UHZ-3W/B保温型磁翻板液位计:该液位计是在基型的主体外安装一个保温夹套而构成通入蒸汽等热媒剂。可以保持主体内液体的正常流动。因此适用于易凝固液体的液位测量和控制。对于低沸点液体可通入冷水等冷媒剂,以保证液位的稳定。使仪表正确指示出被测液位。
3、 XT-UHZ-1S、XT-UHZ-3S/B防霜型磁翻板液位计:是我厂为解决低温液体液位计外结冰而设计的产品。保温夹套内是真空层。因而能有效地隔离冷、热传导。保证了液位计主体管外不会结冰、结霜。从而保证了液位计的正常使用。
4、 XT-UHZ-1J、XT-UHZ-3J/B耐强腐蚀型磁翻板液位计:该液位计所有与介质接触的零部件均采用钢塑复合管。所有能适用于各种强腐蚀介质的液位测量和控制。
5、 UHZ-1型除就地显示液位外,还可配用我厂生产的XQ型发讯器。它可安装在UHZ-1型液位计主体外侧相应于上、下限液位报警的位置上,当主体内磁浮子随液位升降而上下运动到报警设定点时,浮子内的磁钢将使发讯器内干簧管的触点闭合或断开。由于发讯器采用磁路记忆的原理。故输出的接点信号具有自保持功能,因而不怕停电。复电后。发讯器触点的工作状态仍能如实地反映被测介质液位的真实情况,这对确保工艺生产过程的安全运行起着非常重要的作用。配套使用我厂生产的XT-XMTA系列报警控制仪可实现对液位的位式自动控制。

远传磁翻板液位计价格、型号与说明:

XT-UHZ

厂家编号



代号

含义

T

高温型

基本类型



P

普通型

Y

高压型



D

顶装型

H

高温高压型



F

防腐型

B

防爆型(Bd为隔爆型、Bi为本安型)



R

伴热型







代号

含义

4

4.0

过程压力

(MPa)



0

常压

5

6.3



1

1.0

6

10.0



2

1.6

7

15.0



3

2.5

8

其他



代号

含义

4

0.75-0.9

介质密度

(g∕cm3)



1

0.45-0.51

5

0.9-1.0



2

0.51-0.65

6

1.0-1.8



3

0.65-0.75







代号

含义

2

PVC/ UPVC

主体材质



0

304

3

内衬F4(或PE)



1

316/ 316L

4

其他



0

翻柱现场显示型

显示方式



1

变送输出型



2

翻柱附带变送输出型



3

其他型



0

无报警点

报警代号



1

有一个报警点



2

有两个报警点



3

其他



X

其他内容如:量程(L)

其他选项

注:例如“XT-UHZ F5602b 1200(L)”表示的是:主要参数是:介质密度为0.9-1.0 g∕cm3、公称压力为10.0MPa、量程为1200mm、主体材质为不锈钢304、输出连续电信号的防腐型磁翻柱液位计。
