FMU90-R22EA232AA3A德国E+H液位计FMB51-AA22IA1FGB80GGJB3A+AK
常规安装指南
# 警告!
禁止将密封圈压紧在过程隔离膜片上，否则会影响测量结果。
! 注意!
• 请勿使用坚硬或尖锐物品清洁或接触过程隔离膜片。
• 使用塑料防护帽保护杆式和缆式仪表的过程隔离膜片，防止机械受损。

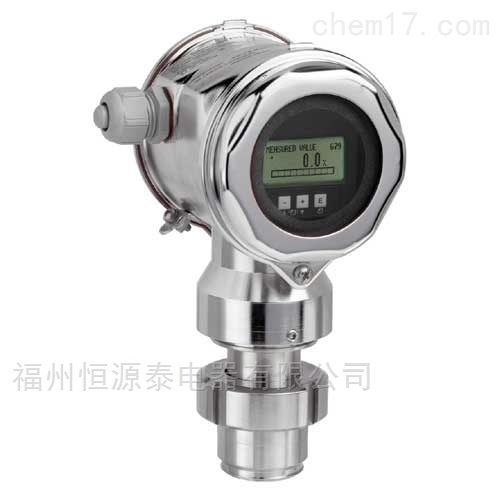

• 热的Deltapilot M 在清洗过程中会被冷却( 例如：使用冷水清洗)，短时间内将形成
真空。此时，水可以通过压力补偿口(1) 渗入传感器内。
在此情形下安装Deltapilot M 时，应确保压力补偿口(1) 朝下放置。
优势
• 简单的菜单引导式操作，六行纯文本显示； 15
种语言可选
• 包络线显示，诊断快速、简便
• Endress+Hauser 调试软件“FieldCare” 帮助用户简
便地进行仪表操作、诊断和测量点文档编制
• 可选：四路数字量输入( 例如：泵的反馈信号)
和一路外部温度输入
• 通过内置或外接温度传感器进行行程- 时间校正
• 线性化功能( 多达32 个线性化点，自由设定)
• 仪表内置常用水槽和测量堰的线性化表，用户自
由选择
• 内置流量曲线用于水槽/ 测量堰的在线计算
• 预编程泵控制程序
• 通过HART 或PROFIBUS DP 进行系统集成
• 自动检测FDU9x 传感器
• 可与FDU8x 系列传感器配套使用( 证书 ä 8)
| FMI51-A2AGEJB3A1A |
| FDU91-RG2AA |
| FMB51-AA22IA1FGB80GGJB3A+AK |
| CLD134-SCS130AB2 |
| CLS54-ACS1032 |
| FMU90-R12EA232AA1A |
| FHX40-A1B |
| FDU90-RG1AA |
| FMU41-ARB2A2 |
| CLD134-XCS138AA1 |
| CLS50-A1B2 |
| CLS50D-AA1D21 |
| CPS171D-AA7NTP2 |
| 10L1H-UE0A1AA0A4AA |
| FTM20-AG42A |
| CPS71D-7TP4G |
| FTI56-A1B2RVJ43A1A |
| FTL51-KCJ2BB4G7A |
| FTL51-KBG2BB4G7A |
| FMI51-A1BB3JB2A1A |
| FMI51-A1BGEJB2A1A |
| FMR51-AAACCABCA5RVJ+AK |
| CYK10-A201 |
| CM442-AAM1A2F010A+AK |
| FTI56-AAC1RV143A1A |
| FMU90-R22EA232AA3A |
FMU90-R22EA232AA3A德国E+H液位计FMB51-AA22IA1FGB80GGJB3A+AK
警告!
使用公共电源时，必须在仪表附近安装电源开关，且电源开关应易于操作。必须在电源开关上做
断路器标识。
注意!
• 为了避免干扰信号对测量结果的影响，请勿将在高压线或电源线附近平行铺设传感器电缆。
• 请勿在频率转换器附件敷设电缆。
4...20 mA 测试信号
无需中断测量，通过测试端测量4...20 mA 测试信号。 为了确保相应测量误差小于
0.1 %，当前测量设备的内阻抗应< 0.7 。
4.2.2 电缆规格
• Endress+Hauser 建议使用屏蔽、双芯双绞电缆
• 接线端子的线芯横截面积：(20...14 AWG)
• 电缆外径：5...9 mm，取决于缆塞( 参考《技术资料》)
4.2.3 屏蔽/ 电势平衡
• 屏蔽层两端均接地时( 分别连接至控制柜和设备)，可以获取佳屏蔽效果，防止
干扰对测量的影响。工厂中存在强均衡电流时，屏蔽层仅在单端连接，*在变送
器端接地。
• 在危险区中使用时，必须遵守适用法规要求。
单独成册的防爆(Ex) 手册中的附加技术参数和操作指南是所有防爆(Ex) 系统的标
准文档。
