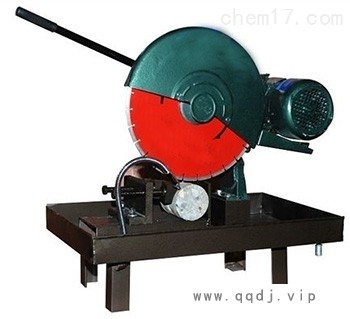

混凝土切片机
产品: 浏览次数:675混凝土切片机
单价: 电议
最小起订量:
供货总量:
发货地: 天津
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-06-07 03:43

详细信息

混凝土切片机概述
  本机采用三相异步电动机驱动,金刚石刀片手压切削,锯切尺寸精度高,整机装有方向脚轮,具有操作简单,维修方便,试件加持紧固不损伤,金刚石锯片刚度好,使用寿命长,以及便于携带等优点,因此广泛应用于建筑工程质量检验,公路工程质量检测取芯法的锯切工作,也可以应于建筑施工中异型砖的工作。
主要技术参数
  1、锯切试验直径:φ50、75、100、150mm
  2、锯切试件长度:47.5--205mm
  3、主轴转数:2300r/min
  4、电机功率:2.2kw
  5、锯片直径:400mm
  6、外形尺寸:900X460X830mm
  7、整机重量:150kg
结构组成:
  切片机主要由三相异步电动机经皮带传动的锯片和试件夹具,夹具体导轨,以及水槽,冷却水管,支架等三大部分组成,为了便于现场使用,水槽托盘底部装有四只方向脚轮,手柄开关,控制电机启停,操作方便,安全可靠。
工作原理:
  切片机是利用金刚石锯片,快速旋转实现混凝土试件的精确锯切的,当电机经启动器接通电源,手柄开关闭合时,便带动锯片高速旋转,混凝土试件被夹装在夹具内,手压手柄一次达到切割尺寸。
使用说明:
  1、将钻取的芯样试件,根据直径大小选择适当的夹具。
  2、将试件夹好,接好电源,并通水,使水柱对准锯片锯切点,手持手柄开关并接通开关。
  3、待锯片正常旋转后慢慢将锯片压向试件进行切割,为保证试料的锯切尺寸,尽量一次切割完成。
混凝土切片机操作规程
  1、接通电源及水源。
  2、根据芯样直径选择相应的夹具,将芯样夹紧并转到底盘中心位置后将夹具索紧。
  3、松开上、下索紧手轮,转动升降手轮,当磨轮端面距芯样端面1mm时停止。然后索紧上索紧手柄,开启进水嘴阀门通水,并闭合电源开关,使磨轮转动,然后逆时针转动手轮,并同时顺时针转动微动手轮使磨头下降。当磨轮端面接触试样端面时摆动磨头进行磨削,直至磨平试样端面
  4、磨削完毕,关闭电源及水嘴阀并逆时针转动微动手轮,使其处于上极限位置。
  5、松开夹具索紧手柄,将夹具同试样一同取下并反向安装,重复2、3、4步动作磨削另一端面。直至芯样端面符合要求为止。
  6、切片机用后关闭电源,擦试干净机器
